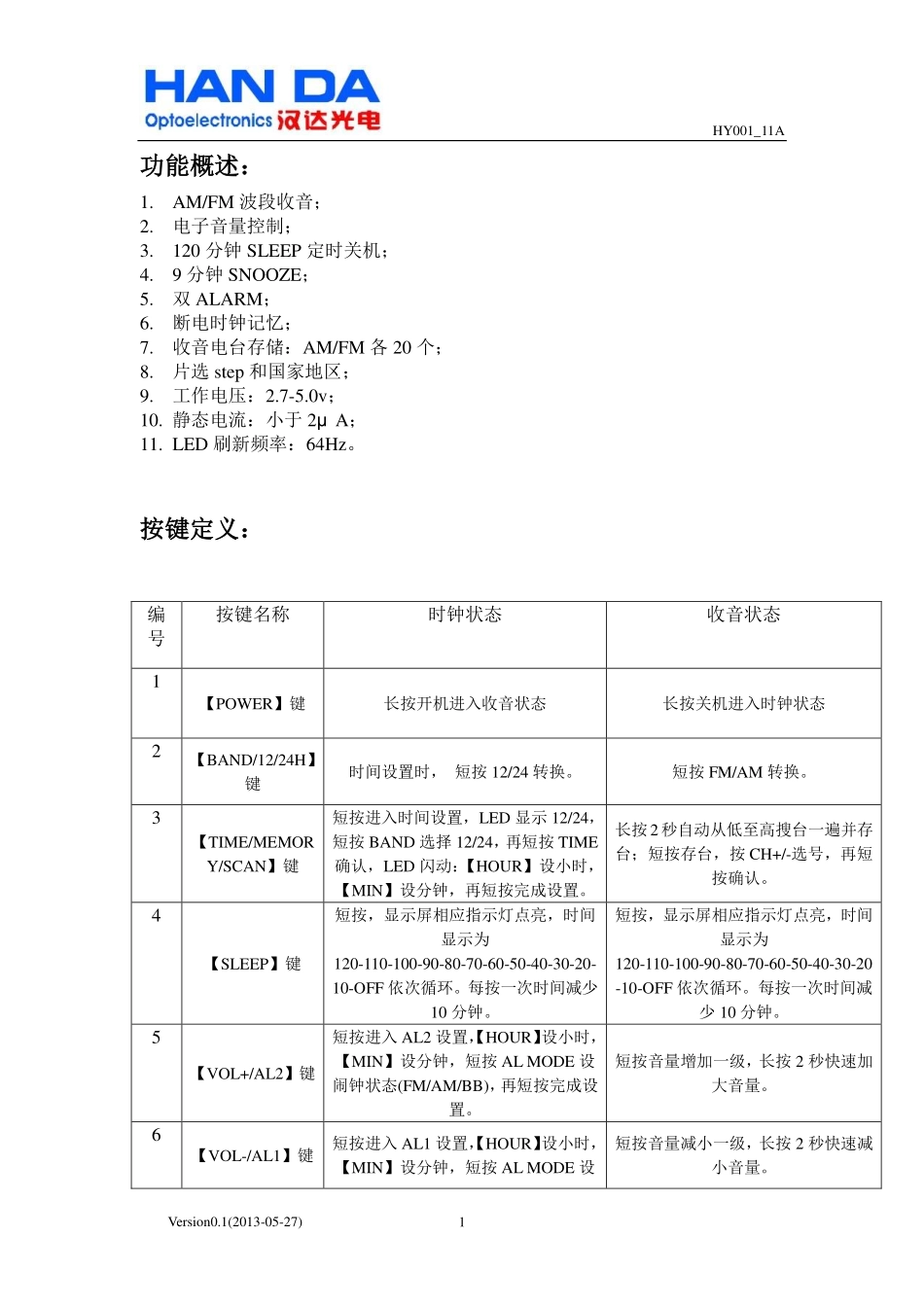

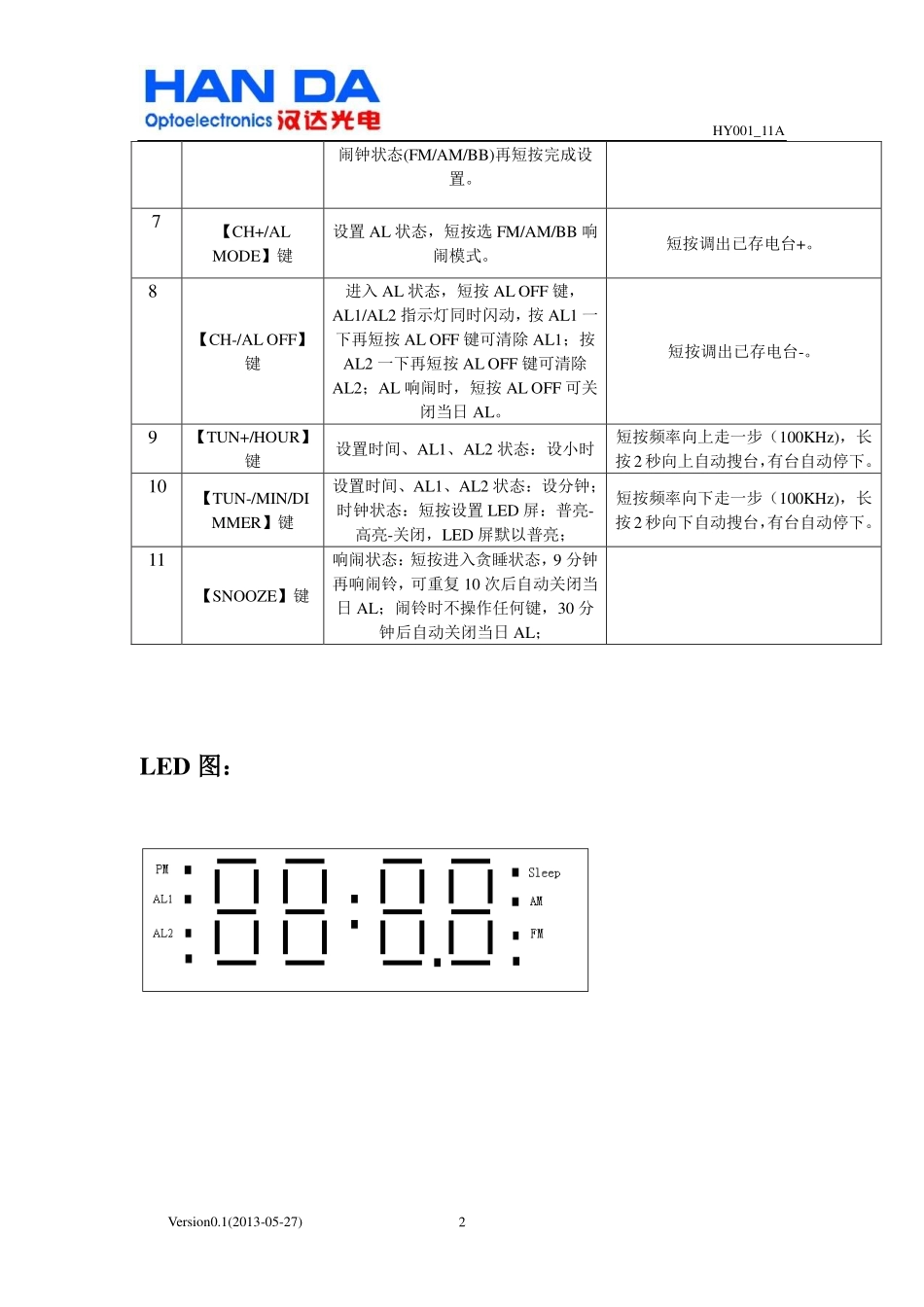

HY001_11AVersion0.1(2013-05-27)1功能概述：1.AM/FM波段收音；2.电子音量控制；3.120分钟SLEEP定时关机；4.9分钟SNOOZE；5.双ALARM；6.断电时钟记忆；7.收音电台存储：AM/FM各20个；8.片选step和国家地区；9.工作电压：2.7-5.0v；10.静态电流：小于2μA；11.LED刷新频率：64Hz。按键定义：编号按键名称时钟状态收音状态1【POWER】键长按开机进入收音状态长按关机进入时钟状态2【BAND/12/24H】键时间设置时，短按12/24转换。短按FM/AM转换。3【TIME/MEMORY/SCAN】键短按进入时间设置，LED显示12/24，短按BAND选择12/24，再短按TIME确认，LED闪动：【HOUR】设小时，【MIN】设分钟，再短按完成设置。长按2秒自动从低至高搜台一遍并存台；短按存台，按CH+/-选号，再短按确认。4【SLEEP】键短按，显示屏相应指示灯点亮，时间显示为120-110-100-90-80-70-60-50-40-30-20-10-OFF依次循环。每按一次时间减少10分钟。短按，显示屏相应指示灯点亮，时间显示为120-110-100-90-80-70-60-50-40-30-20-10-OFF依次循环。每按一次时间减少10分钟。5【VOL+/AL2】键短按进入AL2设置，【HOUR】设小时，【MIN】设分钟，短按ALMODE设闹钟状态(FM/AM/BB)，再短按完成设置。短按音量增加一级，长按2秒快速加大音量。6【VOL-/AL1】键短按进入AL1设置，【HOUR】设小时，【MIN】设分钟，短按ALMODE设短按音量减小一级，长按2秒快速减小音量。HY001_11AVersion0.1(2013-05-27)2闹钟状态(FM/AM/BB)再短按完成设置。7【CH+/ALMODE】键设置AL状态，短按选FM/AM/BB响闹模式。短按调出已存电台+。8【CH-/ALOFF】键进入AL状态，短按ALOFF键，AL1/AL2指示灯同时闪动，按AL1一下再短按ALOFF键可清除AL1；按AL2一下再短按ALOFF键可清除AL2；AL响闹时，短按ALOFF可关闭当日AL。短按调出已存电台-。9【TUN+/HOUR】键设置时间、AL1、AL2状态：设小时短按频率向上走一步（100KHz)，长按2秒向上自动搜台，有台自动停下。10【TUN-/MIN/DIMMER】键设置时间、AL1、AL2状态：设分钟；时钟状态：短按设置LED屏：普亮-高亮-关闭，LED屏默以普亮；短按频率向下走一步（100KHz)，长按2秒向下自动搜台，有台自动停下。11【SNOOZE】键响闹状态：短按进入贪睡状态，9分钟再响闹铃，可重复10次后自动关闭当日AL；闹铃时不操作任何键，30分钟后自动关闭当日AL；LED图：HY001_11AVersion0.1(2013-05-27)3芯片PAD物理位置图：HY001_11AVersion0.1(2013-05-27)4应用电路图：PA2LED亮度控制.1：高亮0：普亮PA1国家地区选择,PA1PA0：00：美国01：欧洲10：俄罗斯11：日本PA0HY001_11AVersion0.1(2013-05-27)5LED逻辑表：LedPinIcPinC0C1C3C21C0C02C1C13C3C34C2C25S9P4P3P26S81A1F1G1E7S71B1C1DP18S62A2F2G2E9S52B2C2DP710S33A3F3G3E11S23B3C3DP912S14A4F4G4E13S04B4C4DP814S4P10P11P6P5注意事项：HY001_11AVersion0.1(2013-05-27)61.以上资料如有更新，将不另行通知，请用户在使用前先确认手中资料是否为最新版本。2.对于错误或不恰当操作所导致的后果，我公司将不承担任何责任。
