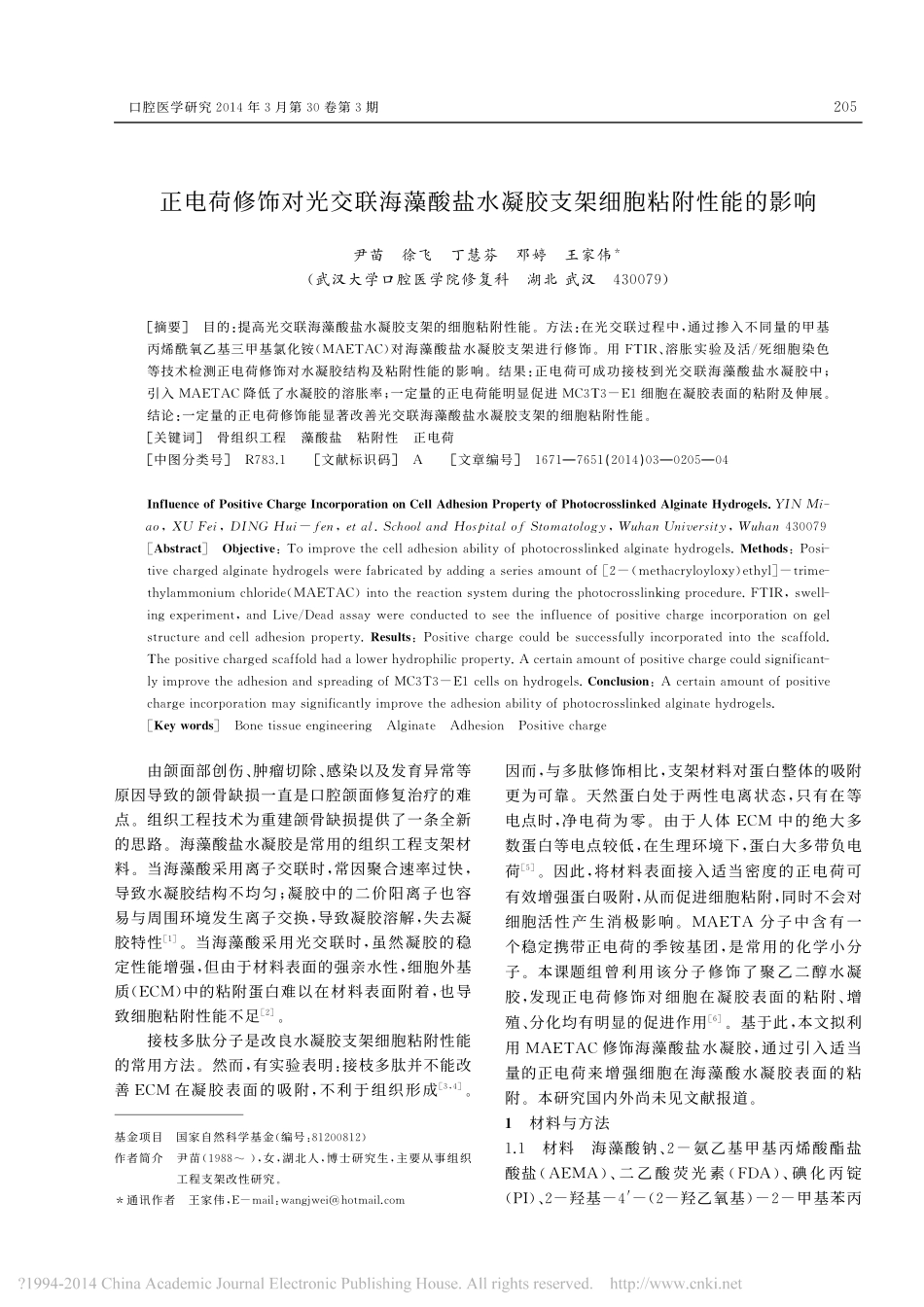

正电荷修饰对光交联海藻酸盐水凝胶支架细胞粘附性能的影响尹苗徐飞丁慧芬邓婷王家伟*(武汉大学口腔医学院修复科湖北武汉430079)[摘要]目的:提高光交联海藻酸盐水凝胶支架的细胞粘附性能。方法:在光交联过程中,通过掺入不同量的甲基丙烯酰氧乙基三甲基氯化铵(MAETAC)对海藻酸盐水凝胶支架进行修饰。用FTIR、溶胀实验及活/死细胞染色等技术检测正电荷修饰对水凝胶结构及粘附性能的影响。结果:正电荷可成功接枝到光交联海藻酸盐水凝胶中;引入MAETAC降低了水凝胶的溶胀率;一定量的正电荷能明显促进MC3T3-E1细胞在凝胶表面的粘附及伸展。结论:一定量的正电荷修饰能显著改善光交联海藻酸盐水凝胶支架的细胞粘附性能。[关键词]骨组织工程藻酸盐粘附性正电荷[中图分类号]R783.1[文献标识码]A[文章编号]1671—7651(2014)03—0205—04InfluenceofPositiveChargeIncorporationonCellAdhesionPropertyofPhotocrosslinkedAlginateHydrogels.YINMi-ao,XUFei,DINGHui-fen,etal.SchoolandHospitalofStomatology,WuhanUniversity,Wuhan430079[Abstract]Objective:Toimprovethecelladhesionabilityofphotocrosslinkedalginatehydrogels.Methods:Posi-tivechargedalginatehydrogelswerefabricatedbyaddingaseriesamountof[2-(methacryloyloxy)ethyl]-trime-thylammoniumchloride(MAETAC)intothereactionsystemduringthephotocrosslinkingprocedure.FTIR,swell-ingexperiment,andLive/Deadassaywereconductedtoseetheinfluenceofpositivechargeincorporationongelstructureandcelladhesionproperty.Results:Positivechargecouldbesuccessfullyincorporatedintothescaffold.Thepositivechargedscaffoldhadalowerhydrophilicproperty.Acertainamountofpositivechargecouldsignificant-lyimprovetheadhesionandspreadingofMC3T3-E1cellsonhydrogels.Conclusion:Acertainamountofpositivechargeincorporationmaysignificantlyimprovetheadhesionabilityofphotocrosslinkedalginatehydrogels.[Keywords]BonetissueengineeringAlginateAdhesionPositivecharge由颌面部创伤、肿瘤切除、感染以及发育异常等原因导致的颌骨缺损一直是口腔颌面修复治疗的难点。组织工程技术为重建颌骨缺损提供了一条全新的思路。海藻酸盐水凝胶是常用的组织工程支架材料。当海藻酸采用离子交联时,常因聚合速率过快,导致水凝胶结构不均匀;凝胶中的二价阳离子也容易与周围环境发生离子交换,导致凝胶溶解,失去凝胶特性[1]。当海藻酸采用光交联时,虽然凝胶的稳定性能增强,但由于材料表面的强亲水性,细胞外基质(ECM)中的粘附蛋白难以在材料表面附着,也导致细胞粘附性能不足[2]。接枝多肽分子是改良水凝胶支架细胞粘附性...
