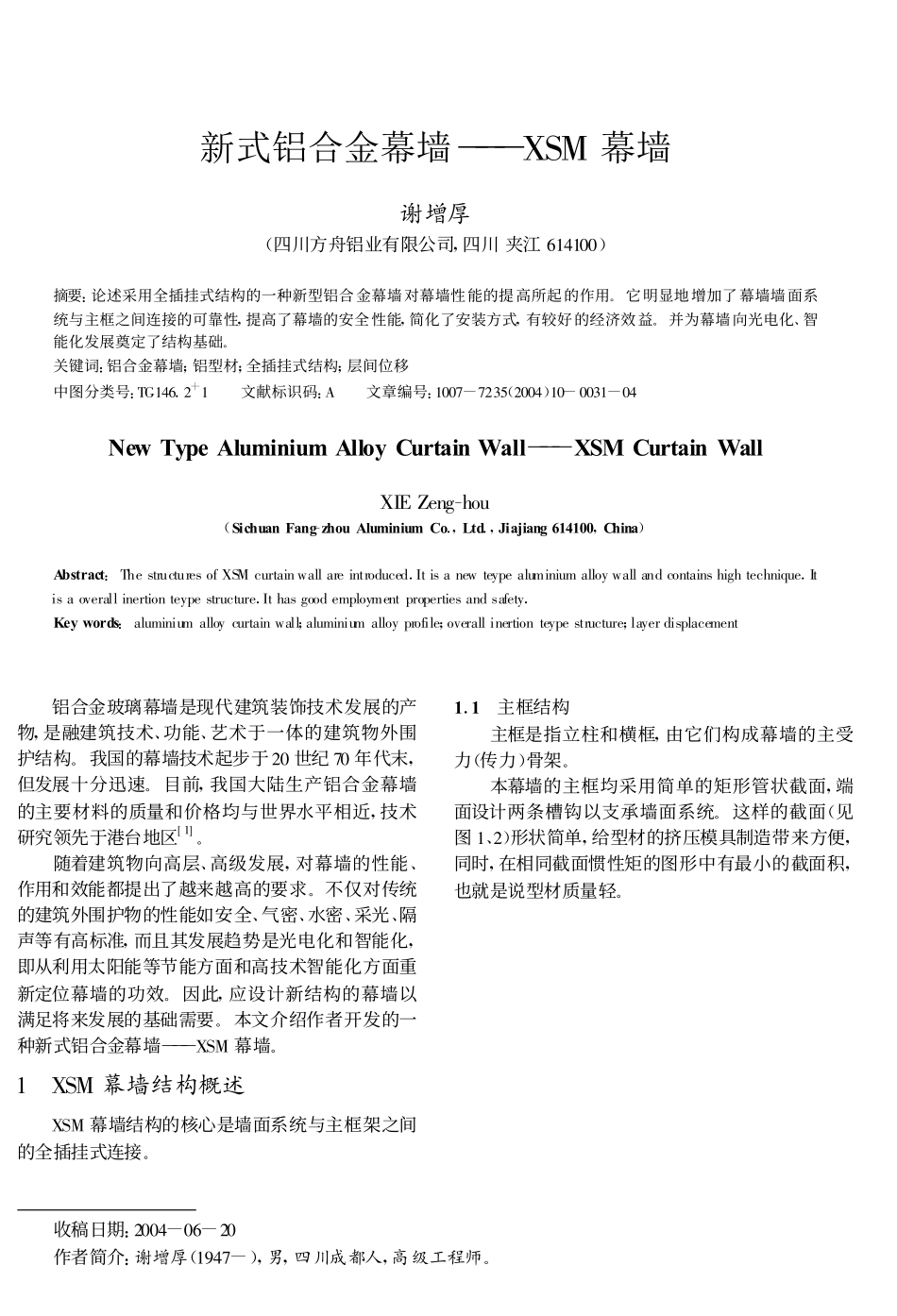

收稿日期:2004-06-20作者简介:谢增厚(1947-),男,四川成都人,高级工程师。新式铝合金幕墙———XSM幕墙谢增厚(四川方舟铝业有限公司,四川夹江614100)摘要:论述采用全插挂式结构的一种新型铝合金幕墙对幕墙性能的提高所起的作用。它明显地增加了幕墙墙面系统与主框之间连接的可靠性,提高了幕墙的安全性能,简化了安装方式,有较好的经济效益。并为幕墙向光电化、智能化发展奠定了结构基础。关键词:铝合金幕墙;铝型材;全插挂式结构;层间位移中图分类号:TG146.2+1文献标识码:A文章编号:1007-7235(2004)10-0031-04NewTypeAluminiumAlloyCurtainWall———XSMCurtainWallXIEZeng-hou(SichuanFang-zhouAluminiumCo.,Ltd.,Jiajiang614100,China)Abstract:ThestructuresofXSMcurtainwallareintroduced.Itisanewteypealuminiumalloywallandcontainshightechnique.Itisaoverallinertionteypestructure.Ithasgoodemploymentpropertiesandsafety.Keywords:aluminiumalloycurtainwall;aluminiumalloyprofile;overallinertionteypestructure;layerdisplacement铝合金玻璃幕墙是现代建筑装饰技术发展的产物,是融建筑技术、功能、艺术于一体的建筑物外围护结构。我国的幕墙技术起步于20世纪70年代末,但发展十分迅速。目前,我国大陆生产铝合金幕墙的主要材料的质量和价格均与世界水平相近,技术研究领先于港台地区[1]。随着建筑物向高层、高级发展,对幕墙的性能、作用和效能都提出了越来越高的要求。不仅对传统的建筑外围护物的性能如安全、气密、水密、采光、隔声等有高标准,而且其发展趋势是光电化和智能化,即从利用太阳能等节能方面和高技术智能化方面重新定位幕墙的功效。因此,应设计新结构的幕墙以满足将来发展的基础需要。本文介绍作者开发的一种新式铝合金幕墙———XSM幕墙。1XSM幕墙结构概述XSM幕墙结构的核心是墙面系统与主框架之间的全插挂式连接。1.1主框结构主框是指立柱和横框,由它们构成幕墙的主受力(传力)骨架。本幕墙的主框均采用简单的矩形管状截面,端面设计两条槽钩以支承墙面系统。这样的截面(见图1、2)形状简单,给型材的挤压模具制造带来方便,同时,在相同截面惯性矩的图形中有最小的截面积,也就是说型材质量轻。图1立柱结构简图312004,Vol.32,№10轻合金加工技术图2横框结构简图横框与立柱采用关入式全插榫连接。其间留有定量的弹性间隙,可以相对位移,以保证气温差和建筑物层间位移时幕墙主框有一定缓冲间隙自动的调整。立柱与建筑物的连接与一般幕墙的完全一样,符合JGJ102-96之7.3玻璃幕墙的安装施工标准[2]。1.2副框结构副框装配玻璃或其他墙面材料,构成幕墙墙面系统部件。幕墙之副框型材截面多样,但总体上分为上与下(或左与右)两大类。这两类是以与主框槽钩相连接而设定的两种形式(挂入式和插入式)而区分。其结构见图3,其型材截面见图4。组合成副框之后,采用全插挂方式,即上、下、左、右均为插挂方式。上方和侧方用弹性件限位,防止在外力作用下副框脱出。图3副框结构图对于隐框幕墙,玻璃与副框用硅酮结构胶粘接,粘接方式应符合JGJ102-96标准之有关规定。为了杜绝因粘接不可靠而引起的安全问题,另有一种带安全玻璃扣的副框型材可供使用。它实际上是将玻璃装在铝框内,只是这种框很浅,而且可以隐藏在玻璃副框之间的耐候密封胶缝之中。若安全扣扩大尺寸,即形成了新的明框式幕墙,只是这种明框仍可以墙面部件的形式单独制作,插挂在主框架上。这种安装方式与传统的明框不同而与隐框幕墙安装一样,但玻璃完全镶在附框型材之中,使安全性更加得到保证(见图5),并能工厂化生产。图4副框型材截面图图5副框为明框式幕墙的结构图1.3开启部分的结构幕墙上的通风排烟都需要有一部分可开启,其结构见图6。图6开启部分的结构图本幕墙的开启部分与传统幕墙的相似,只是外围框与主框之间的连接也采用插挂式,以保证层间位移[3]的缓冲间隙与幕墙整体一致。这种安装方式也较传统幕墙开启扇的安装要方便一些。1.4其他有别于一般外挂外装式(或外倾外装式)幕墙的一点是主、副框相连的槽钩,是用改性PVC胶条包32轻合金加工技术2004,Vol.32,№10覆,形成了一层缓冲垫,可以减少幕墙噪音,同时也有一定的阻碍热传导的...
