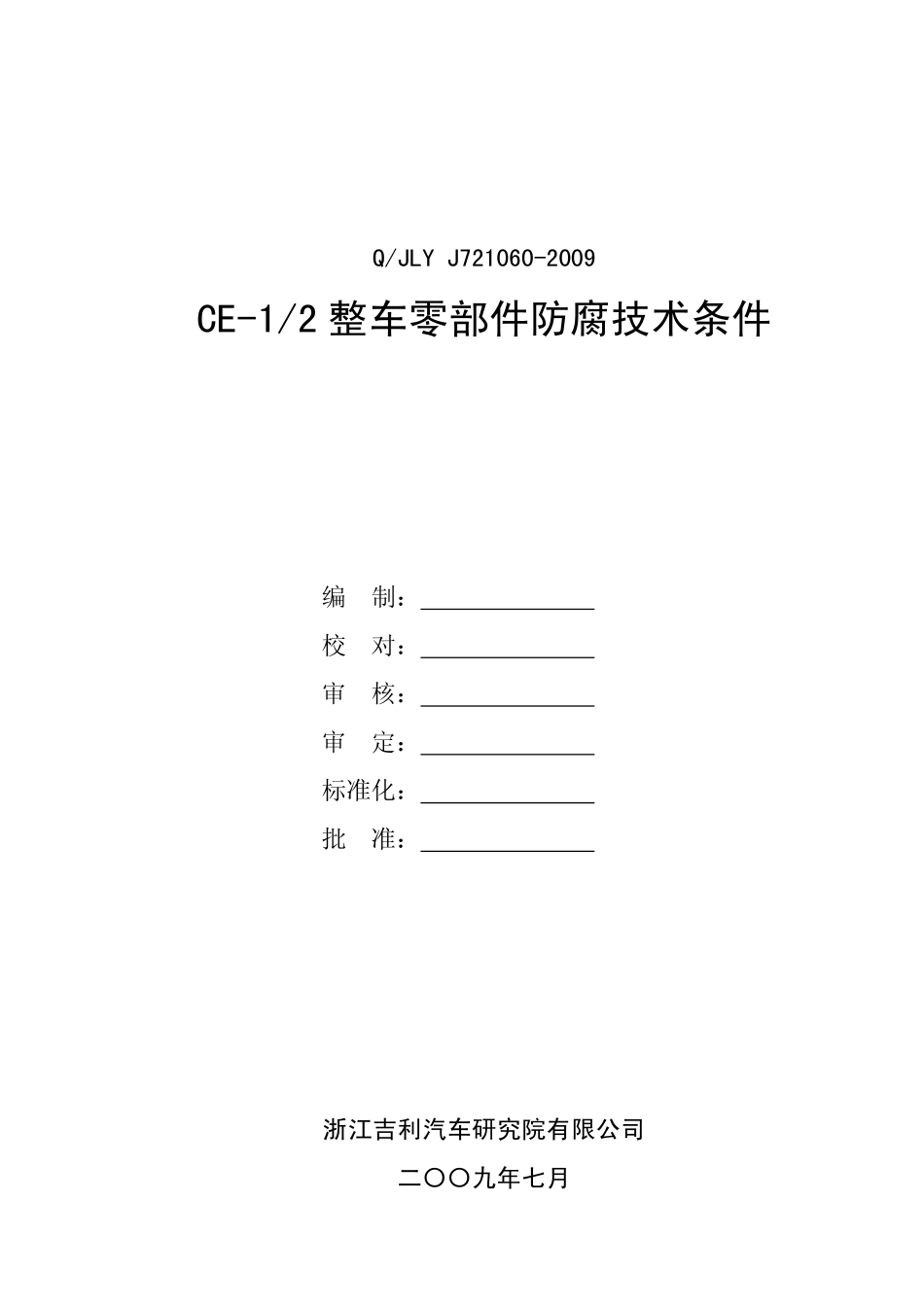

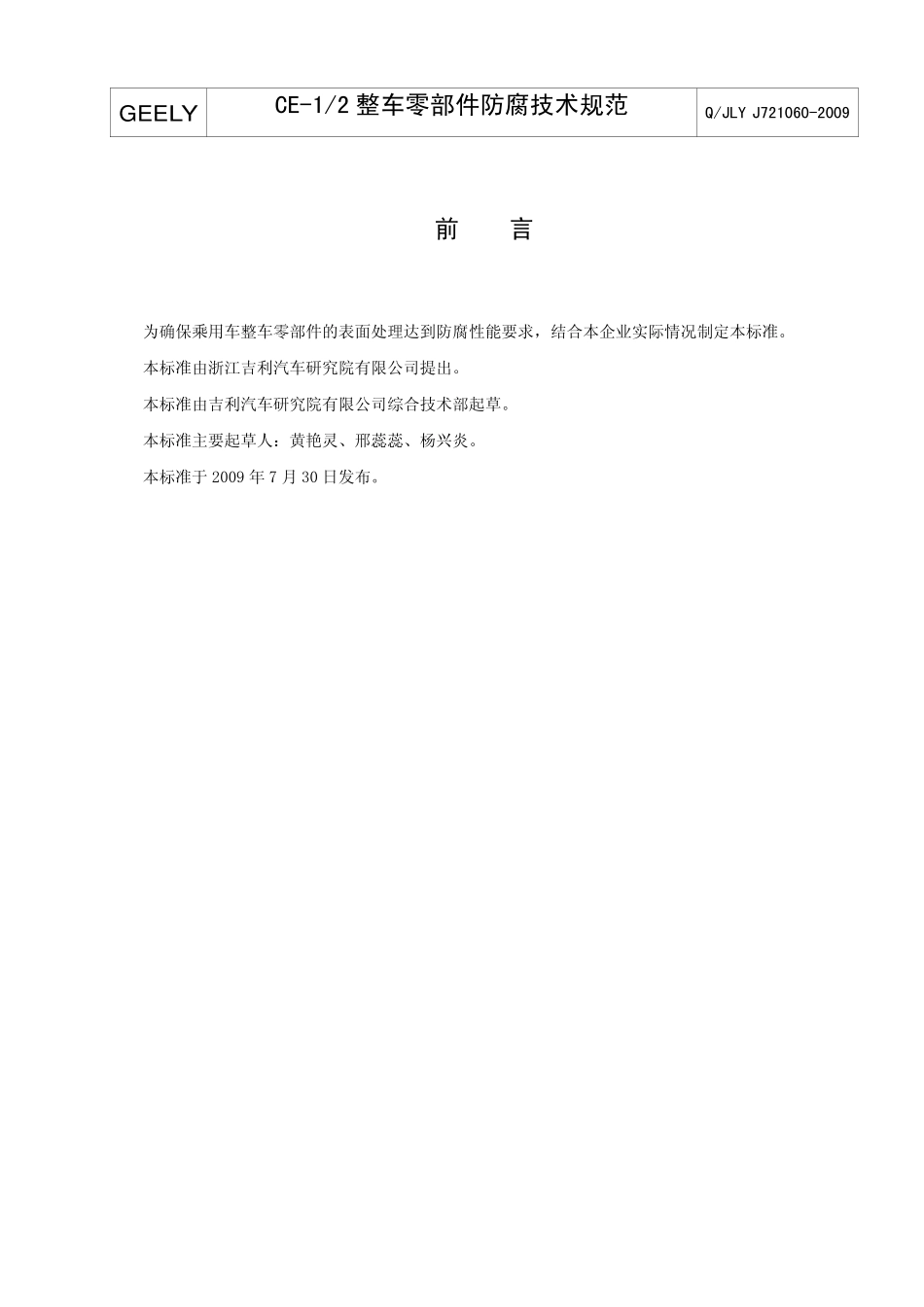

Q/JLYJ721060-2009CE-1/2整车零部件防腐技术条件编制：校对：审核：审定：标准化：批准：浙江吉利汽车研究院有限公司二〇〇九年七月GEELYCE-1/2整车零部件防腐技术规范Q/JLYJ721060-2009前言为确保乘用车整车零部件的表面处理达到防腐性能要求，结合本企业实际情况制定本标准。本标准由浙江吉利汽车研究院有限公司提出。本标准由吉利汽车研究院有限公司综合技术部起草。本标准主要起草人：黄艳灵、邢蕊蕊、杨兴炎。本标准于2009年7月30日发布。GEELYCE-1/2整车零部件防腐技术条件Q/JLYJ721060-2009共7页第1页1范围本标准规定了CE-1/2整车主要零部件防腐技术要求及试验方法。本标准适用于CE-1/2整车主要零部件的耐蚀性能控制及检测。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评比GB/T10125-1997人造气氛腐蚀试验盐雾试验QC/T484-1999汽车油漆涂层QC/T625-1999汽车用涂镀层和化学处理层Q/JLJ160001-2009汽车产品有毒有害物质限值和测量方法Q/JLYJ711091-2008铁质轮辋技术条件Q/JLYJ711137-2009空调冷凝器总成技术条件Q/JLYJ711190-2009有机涂层零部件盐雾试验方法JLYY-JT46-08整车金属零部件涂层盐雾试验规范JLYY-JT81-08制动主缸技术条件JLYY-JT169-08乘用车踏板装置技术条件3整车零部件防腐技术要求CE-1/2主要零部件的防腐设计要求符合表1的规定，对于涉及到出口欧盟的车辆，其零部件表面处理必须满足Q/JLJ160001-2009的环保要求。表1序号所属系统零部件名称防腐设计要求1发动机罩铰链总成镀锌，盐雾试验96h，不出现白锈。2车身车门玻璃导轨镀锌，盐雾试验72h，不出现白锈。GEELYCE-1/2整车零部件防腐技术条件Q/JLYJ721060-2009共7页第2页表1（续）序号所属系统零部件名称防腐设计要求3车身车门铰链镀锌，盐雾试验96h，不出现白锈。4汽车产品外部标识表面镀层为PL/Ep·Cu20Ni25dCr0.5，按QC/T625-1999中的规定执行，铜加速耐盐雾试验（CASS）大于48h。5散热器面罩总成（ABS电镀）表面镀层为PL/Ep·Cu20Ni25dCr0.5，按QC/T625-1999中的规定执行，铜加速耐盐雾试验（CASS）大于48h。6仪表板骨架本体总成表面进行静电喷涂处理，颜色为黑色，以TQ3甲按QC/T484-1999的相关规定执行，耐盐雾试验大于48h。7仪表板骨架安装支架镀层代号Fe/Ep·Zn8·c2C，耐盐雾试验大于48h。8副仪表板前安装支架总成Fe/Ep·Zn8，按QC/T625-1999的规定执行，盐雾试验48h不出现白锈。9内外饰仪表板骨架本体总成Fe/Ep·Zn8，按QC/T625-1999的规定执行，盐雾试验48h不出现白锈。10座椅座椅外露部分金属喷黑漆，应符合QC/T484-1999的规定执行要求，耐盐雾试验72h无锈蚀。11车门锁总成金属零件表面应符合QC/T625-1999标准要求，按照GB/T10125-1997标准经过144h中性盐雾试验后，评定标准不得低于GB/T6461-2002标准中的7级。12千斤顶镀锌，盐雾试验72h无锈蚀。13车门限位器总成镀锌，盐雾试验72h无白锈，144h无红锈。14发动机罩锁拉索总成盐雾试验96h无红锈。15加油口盖开启拉索总成盐雾试验96h无红锈。16行李舱门开启拉索总成盐雾试验96h无红锈。17附件发动机罩支撑杆总成盐雾试验96h无红锈。18金属通气管Fe/Ep·Zn18，另加PVF层，盐雾试验在480h以上，无腐蚀现象。19金属燃油管Fe/Ep·Zn18，另加PVF层，盐雾试验在480h以上，无腐蚀现象。20金属回油管Fe/Ep·Zn18，另加PVF层，盐雾试验在480h以上，无腐蚀现象。21发动机ECU支架Fe/Ep·Zn8·c2C，符合QC/T625-1999的规定；耐盐雾试验72h，无白锈。22动力发动机隔振垫总成经磷化处理后涂黑漆TQ7QC/T484-1999，耐盐雾试验大于144h。GEELYCE-1/2整车零部件防腐技术条件Q/JLYJ721060-2009共7页第3页表1（续）序号所属系统零部件名称防腐设计要求23发动机左、右、后支架阴极电泳涂黑色油漆按TQ7QC/T484-1999，耐盐雾试验大于144h。24动力左/右前悬架...
