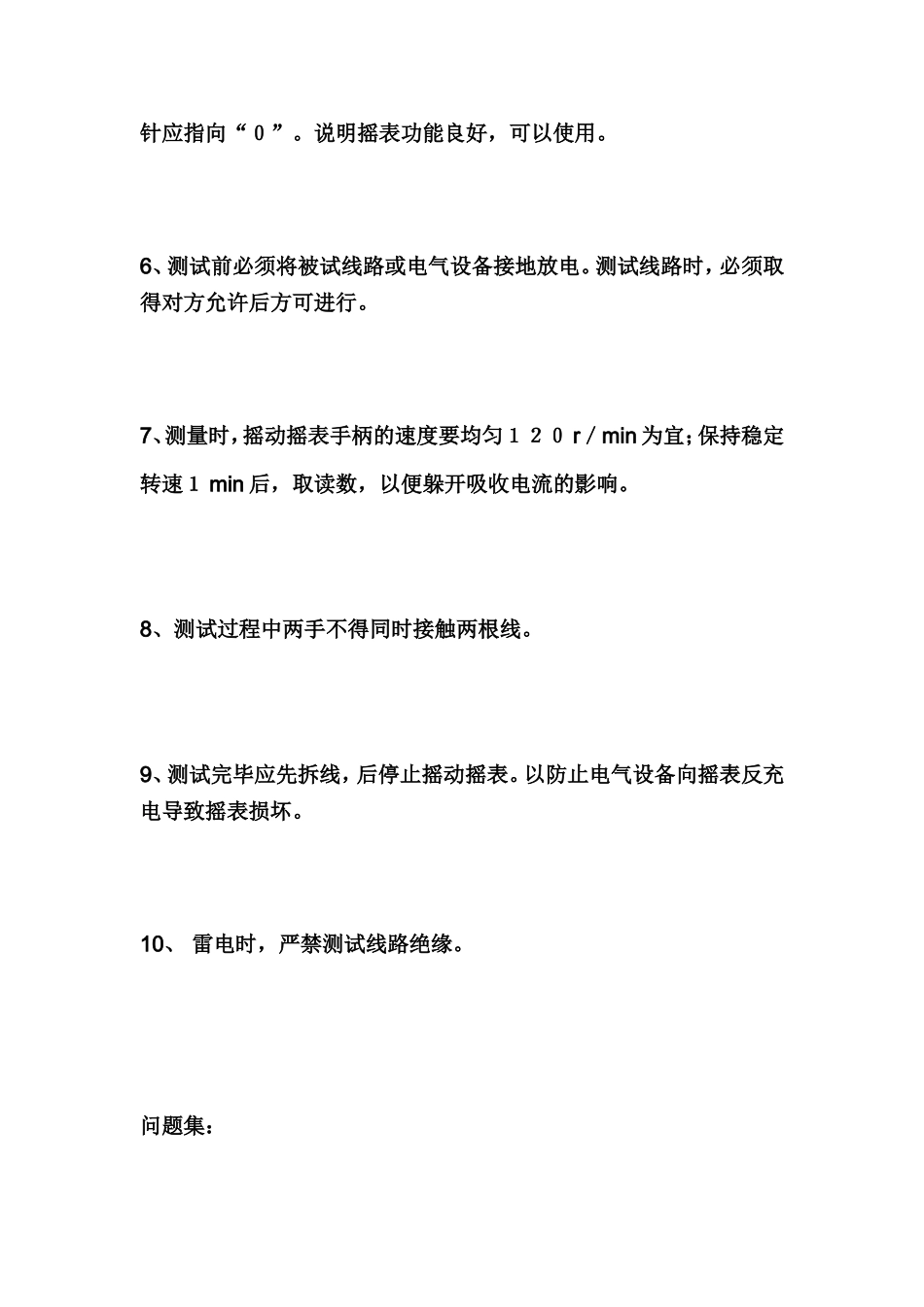

摇表的使用方法摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。2、用摇表测试高压设备的绝缘时，应由两人进行。3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。5、测量前应对摇表进行开路校检。摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。说明摇表功能良好，可以使用。6、测试前必须将被试线路或电气设备接地放电。测试线路时，必须取得对方允许后方可进行。7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。8、测试过程中两手不得同时接触两根线。9、测试完毕应先拆线，后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏。10、雷电时，严禁测试线路绝缘。问题集：380伏电动机一般用500伏或1000伏兆欧表。摇表是靠自身发电产生电流来测量电阻的，被测物体不得带电，测试前就要先放电，不然会影响测试结果。请问用摇表测负载的绝缘电阻标准是多少?一般测量超过1MΩ就合符低压设备绝缘要求。现在的标准好像是380v0.5M以上。根据电压确定的，可以用欧姆定律解释。就是说导线上的电压除以绝缘层的电阻等于导线外部的电流。能保证摸上去没有危险就可以了。约1000v=1M如何用摇表测电机的电阻判断电机的好坏我告诉你如何判断电机的好与坏，拆开连片以后，一，先用万用表测三相绕组的直流电阻，【其实绕组的阻值很小，咱普通的表基本上看不出大小，除非很小的电机，就是看看通不通即可】二，如果三相绕组都通，再用摇表的一根线接电机的外壳，另一根线分别测量三相绕组对地阻值是否正常，【阻值最低不得低于0.5兆欧】三，如果三相绕组对地阻值都正常，最后就是测相间绝缘阻值了，你把摇表的一根线随便接在一相绕组的接线柱上，另一根分别接其他两根接线柱，【注意不要同时接两根，要分开接】测完之后，在把摇表线分别对调测量其它两相的绕组【测相间的过程只测上边或者下边3根接线柱即可，阻值不得低于0.5兆欧】。将摇表的两个表笔一个夹在接线盒的接线柱上，一个夹在外壳上，均匀地摇动摇表的手柄，得到的读数就是电机的对地绝缘电阻，一般在200K～2M左右为合格。将摇表的两个表笔分别夹在接线盒不同相的接线柱上，均匀地摇动摇表的手柄，得到的读数就是电机相间的绝缘电阻。一般在100K以上为合格摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。它是由交流发电机倍压整流电路、表头等部件组成。摇表摇动时，产生直流电压。当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。兆欧表的额定电压有250、500、1000、2500V等几种，测量范围有500、1000、2000MΩ等几种。6电动机绝缘电阻的测量在工作中最长用的电动机由于定子、转子绕组的阻值比较小，用普通的万用表是无法确定其绝缘性的，所以一定要用电压等级更大的摇表。具体方法，就是用摇表测量相间、相地的绝缘情况就好测量前一定要确定测量的正确电缆接头，验明无电。1配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及...
