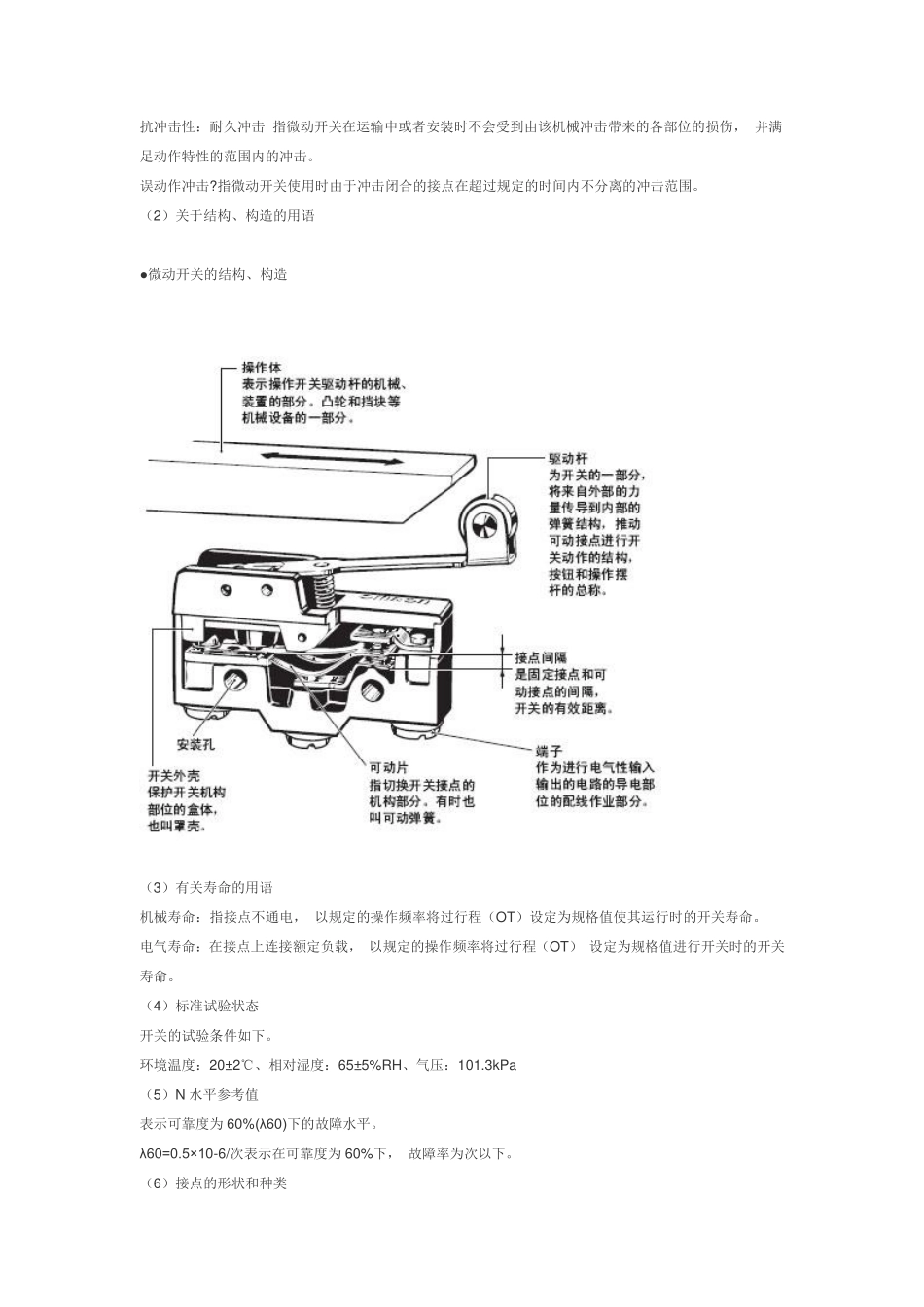

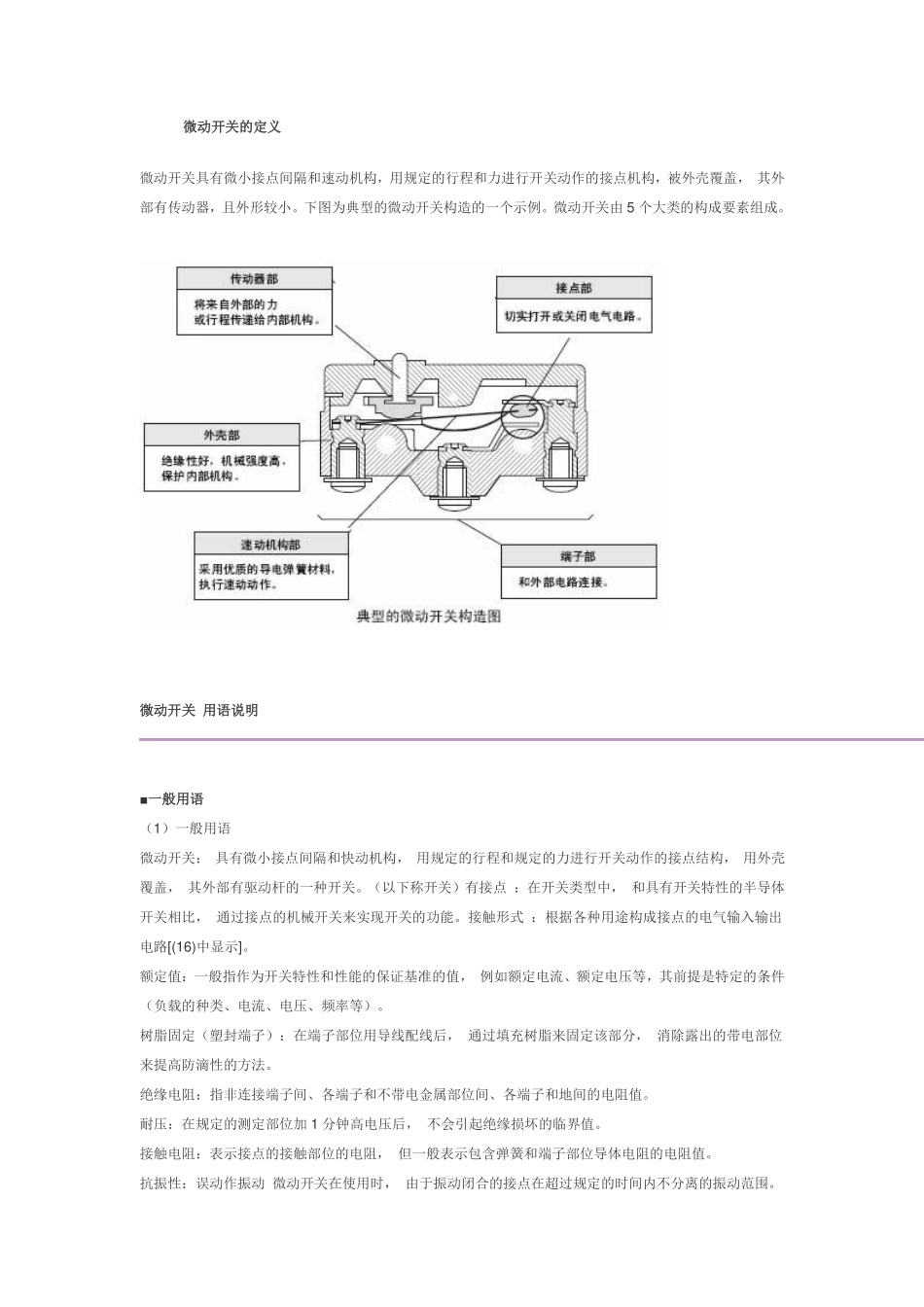

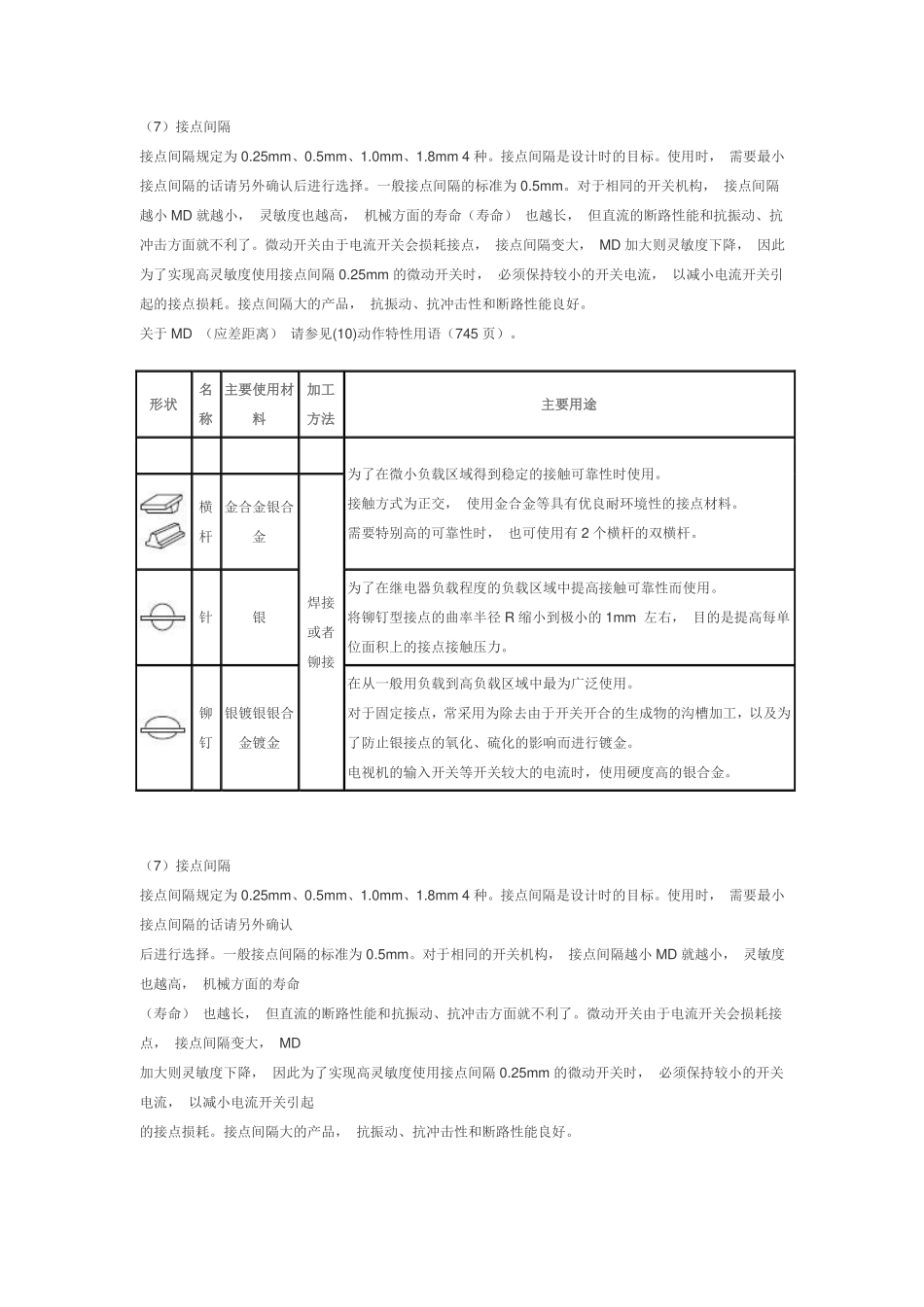

微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖，其外部有传动器，且外形较小。下图为典型的微动开关构造的一个示例。微动开关由5个大类的构成要素组成。微动开关用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。误动作冲击?指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。（4）标准试验状态开关的试验条件如下。环境温度：20±2℃、相对湿度：65±5%RH、气压：101.3kPa（5）N水平参考值表示可靠度为60%(λ60)下的故障水平。λ60=0.5×10-6/次表示在可靠度为60%下，故障率为次以下。（6）接点的形状和种类（7）接点间隔接点间隔规定为0.25mm、0.5mm、1.0mm、1.8mm4种。接点间隔是设计时的目标。使用时，需要最小接点间隔的话请另外确认后进行选择。一般接点间隔的标准为0.5mm。对于相同的开关机构，接点间隔越小MD就越小，灵敏度也越高，机械方面的寿命（寿命）也越长，但直流的断路性能和抗振动、抗冲击方面就不利了。微动开关由于电流开关会损耗接点，接点间隔变大，MD加大则灵敏度下降，因此为了实现高灵敏度使用接点间隔0.25mm的微动开关时，必须保持较小的开关电流，以减小电流开关引起的接点损耗。接点间隔大的产品，抗振动、抗冲击性和断路性能良好。关于MD（应差距离）请参见(10)动作特性用语（745页）。形状名称主要使用材料加工方法主要用途为了在微小负载区域得到稳定的接触可靠性时使用。接触方式为正交，使用金合金等具有优良耐环境性的接点材料。需要特别高的可靠性时，也可使用有2个横杆的双横杆。横杆金合金银合金焊接或者铆接针银为了在继电器负载程度的负载区域中提高接触可靠性而使用。将铆钉型接点的曲率半径R缩小到极小的1mm左右，目的是提高每单位面积上的接点接触压力。铆钉银镀银银合金镀金在从一般用负载到高负载区域中最为广泛使用。对于固定接点，常采用为除去由于开关开合的生成物的沟槽加工，以及为了防止银接点的氧化、硫化的影响而进行镀金。电视机的输入开关等开关较大的电流时，使用硬度高的银合金。（7）接点间隔接点间隔规定为0.25mm、0.5mm、1.0mm、1.8mm4种。接点间隔是设计时的目标。使用时，需要最小接点间隔的话请另外确认后进行选择。一般接点间隔的标准为0.5mm。对于相同的开关机构，接点间隔越小MD就越小，灵敏度也越高，机械方面的寿命（寿命）也越长，但直流的断路性能和抗振动、抗冲击方面就不利了。微动开关由于电流开关会损耗接点，接点间隔变大，MD加大则灵敏度下降，因此为了实现高灵敏度使用接点间隔0.25mm的微动开关时，必须保持较小的开关电流，以减小电流开关...
