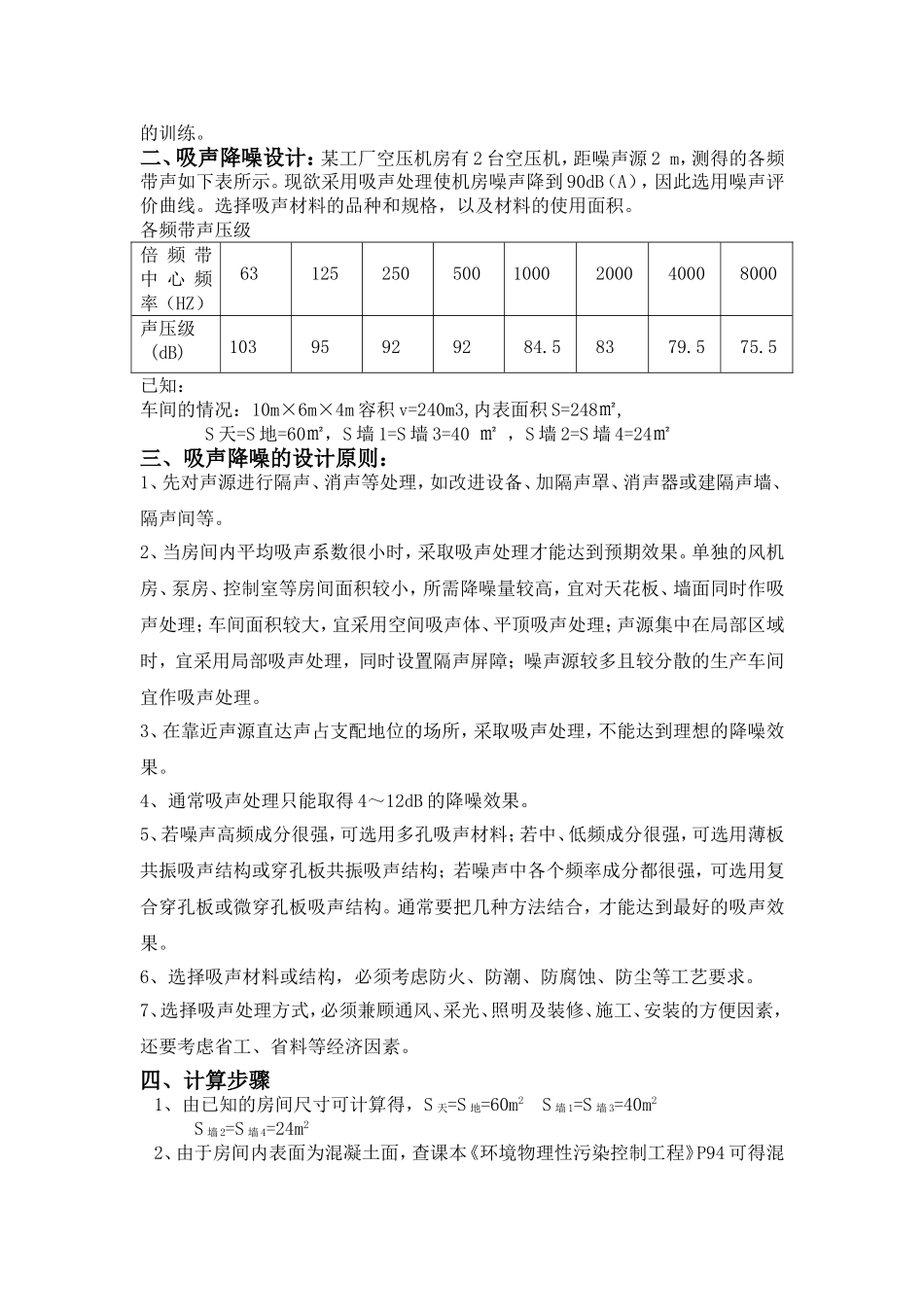

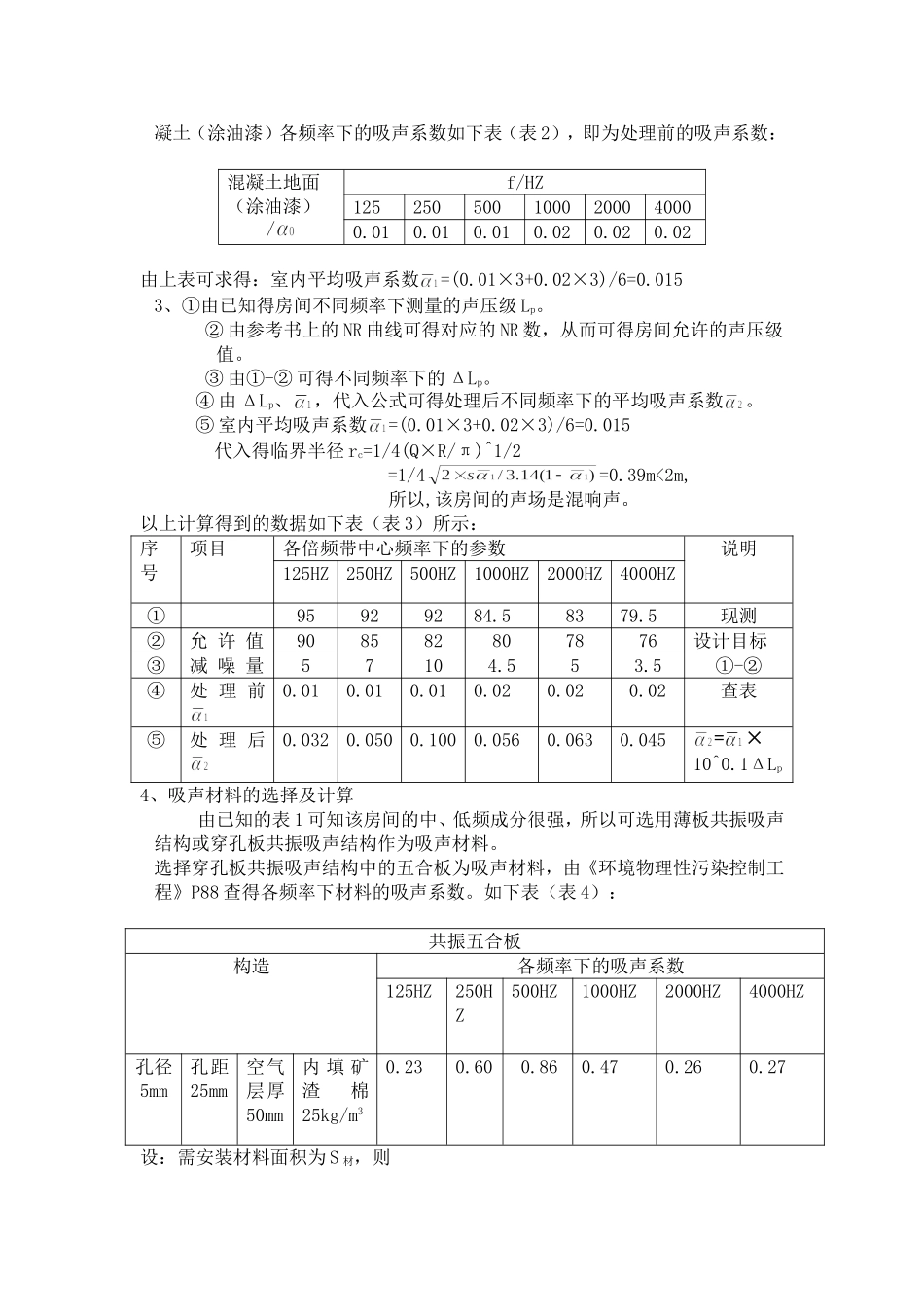

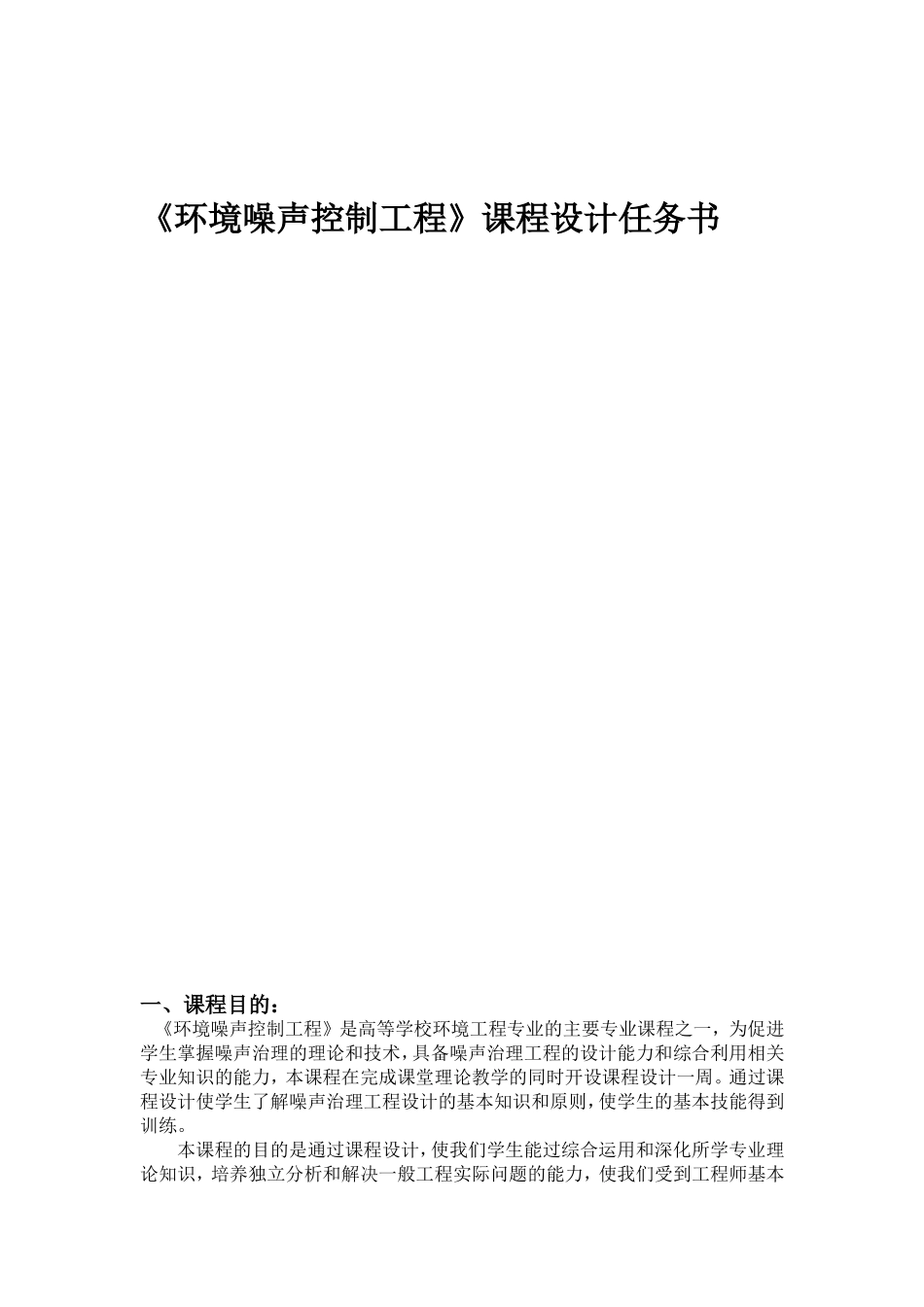

《环境噪声控制工程》课程设计任务书一、课程目的：《环境噪声控制工程》是高等学校环境工程专业的主要专业课程之一，为促进学生掌握噪声治理的理论和技术，具备噪声治理工程的设计能力和综合利用相关专业知识的能力，本课程在完成课堂理论教学的同时开设课程设计一周。通过课程设计使学生了解噪声治理工程设计的基本知识和原则，使学生的基本技能得到训练。本课程的目的是通过课程设计，使我们学生能过综合运用和深化所学专业理论知识，培养独立分析和解决一般工程实际问题的能力，使我们受到工程师基本的训练。二、吸声降噪设计：某工厂空压机房有2台空压机，距噪声源2m，测得的各频带声如下表所示。现欲采用吸声处理使机房噪声降到90dB（A），因此选用噪声评价曲线。选择吸声材料的品种和规格，以及材料的使用面积。各频带声压级倍频带中心频率（HZ）631252505001000200040008000声压级(dB)10395929284.58379.575.5已知：车间的情况：10m×6m×4m容积v=240m3,内表面积S=248㎡,S天=S地=60㎡，S墙1=S墙3=40㎡，S墙2=S墙4=24㎡三、吸声降噪的设计原则：1、先对声源进行隔声、消声等处理，如改进设备、加隔声罩、消声器或建隔声墙、隔声间等。2、当房间内平均吸声系数很小时，采取吸声处理才能达到预期效果。单独的风机房、泵房、控制室等房间面积较小，所需降噪量较高，宜对天花板、墙面同时作吸声处理；车间面积较大，宜采用空间吸声体、平顶吸声处理；声源集中在局部区域时，宜采用局部吸声处理，同时设置隔声屏障；噪声源较多且较分散的生产车间宜作吸声处理。3、在靠近声源直达声占支配地位的场所，采取吸声处理，不能达到理想的降噪效果。4、通常吸声处理只能取得4～12dB的降噪效果。5、若噪声高频成分很强，可选用多孔吸声材料；若中、低频成分很强，可选用薄板共振吸声结构或穿孔板共振吸声结构；若噪声中各个频率成分都很强，可选用复合穿孔板或微穿孔板吸声结构。通常要把几种方法结合，才能达到最好的吸声效果。6、选择吸声材料或结构，必须考虑防火、防潮、防腐蚀、防尘等工艺要求。7、选择吸声处理方式，必须兼顾通风、采光、照明及装修、施工、安装的方便因素，还要考虑省工、省料等经济因素。四、计算步骤1、由已知的房间尺寸可计算得，S天=S地=60m2S墙1=S墙3=40m2S墙2=S墙4=24m22、由于房间内表面为混凝土面，查课本《环境物理性污染控制工程》P94可得混凝土（涂油漆）各频率下的吸声系数如下表（表2），即为处理前的吸声系数：混凝土地面（涂油漆）/f/HZ1252505001000200040000.010.010.010.020.020.02由上表可求得：室内平均吸声系数=(0.01×3+0.02×3)/6=0.0153、①由已知得房间不同频率下测量的声压级Lp。②由参考书上的NR曲线可得对应的NR数，从而可得房间允许的声压级值。③由①-②可得不同频率下的ΔLp。④由ΔLp、，代入公式可得处理后不同频率下的平均吸声系数。⑤室内平均吸声系数=(0.01×3+0.02×3)/6=0.015代入得临界半径rc=1/4(Q×R/π)^1/2=1/4=0.39m<2m,所以,该房间的声场是混响声。以上计算得到的数据如下表（表3）所示：序号项目各倍频带中心频率下的参数说明125HZ250HZ500HZ1000HZ2000HZ4000HZ①95929284.58379.5现测②允许值908582807876设计目标③减噪量57104.553.5①-②④处理前0.010.010.010.020.020.02查表⑤处理后0.0320.0500.1000.0560.0630.045=×10^0.1ΔLp4、吸声材料的选择及计算由已知的表1可知该房间的中、低频成分很强，所以可选用薄板共振吸声结构或穿孔板共振吸声结构作为吸声材料。选择穿孔板共振吸声结构中的五合板为吸声材料，由《环境物理性污染控制工程》P88查得各频率下材料的吸声系数。如下表（表4）：共振五合板构造各频率下的吸声系数125HZ250HZ500HZ1000HZ2000HZ4000HZ孔径5mm孔距25mm空气层厚50mm内填矿渣棉25kg/m30.230.600.860.470.260.27设：需安装材料面积为S材，则〔S材＋(248-S材)×〕/248>=①当f=125HZ时，〔0.23S材＋(248-S材)×0.01〕/248>=0.032S材>=24.8m2②当f=250HZ时，〔0.60S材＋(248-S材)×0.01〕/248>=0.050S材>=16.81m2③当f=500HZ时，〔0.86S材＋(248-S材)×0.01〕/248>=0.100S材>=26.26m2④当f=1...
