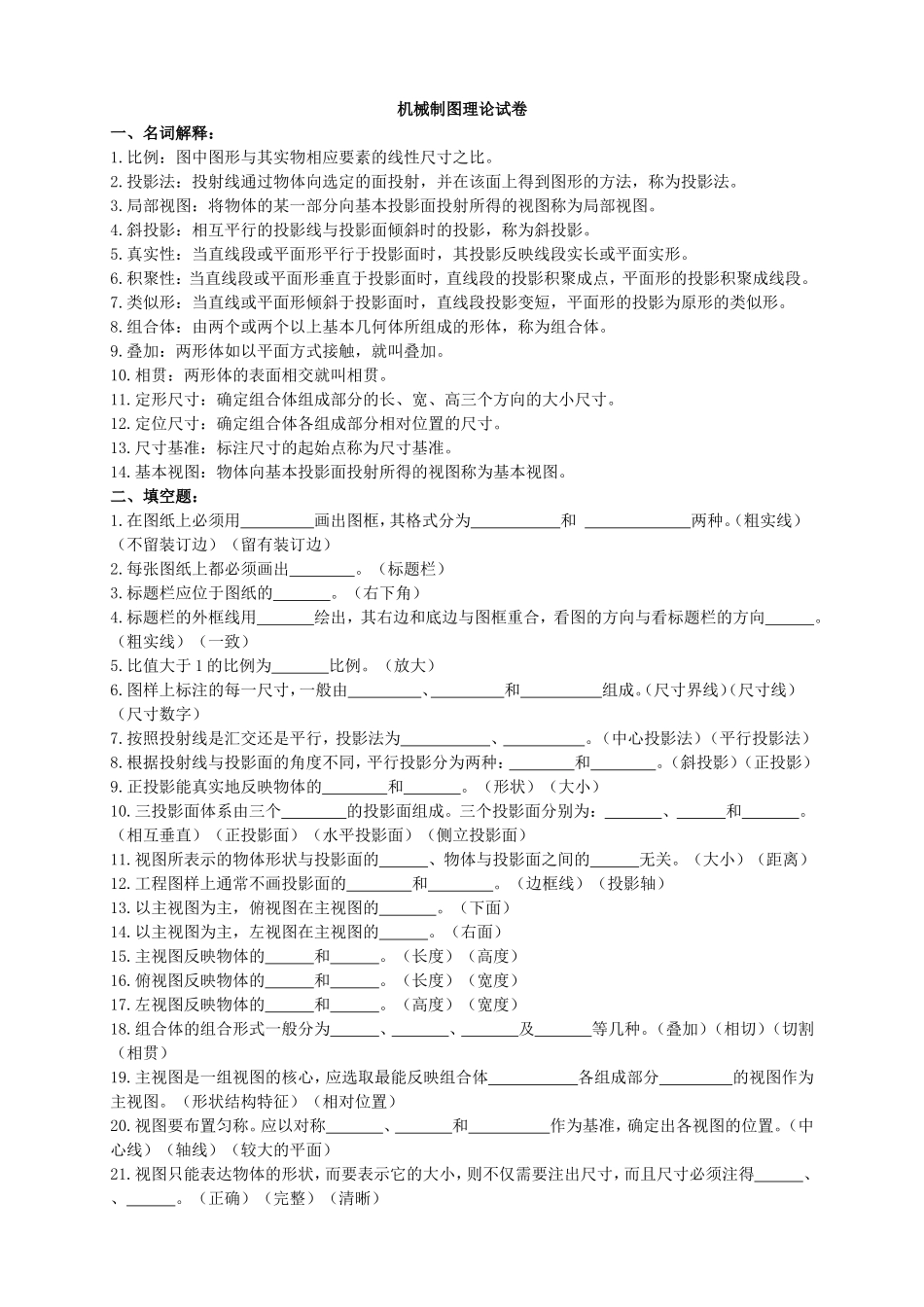

制图理论题(2)_第1页
1/7
制图理论题(2)_第2页
2/7

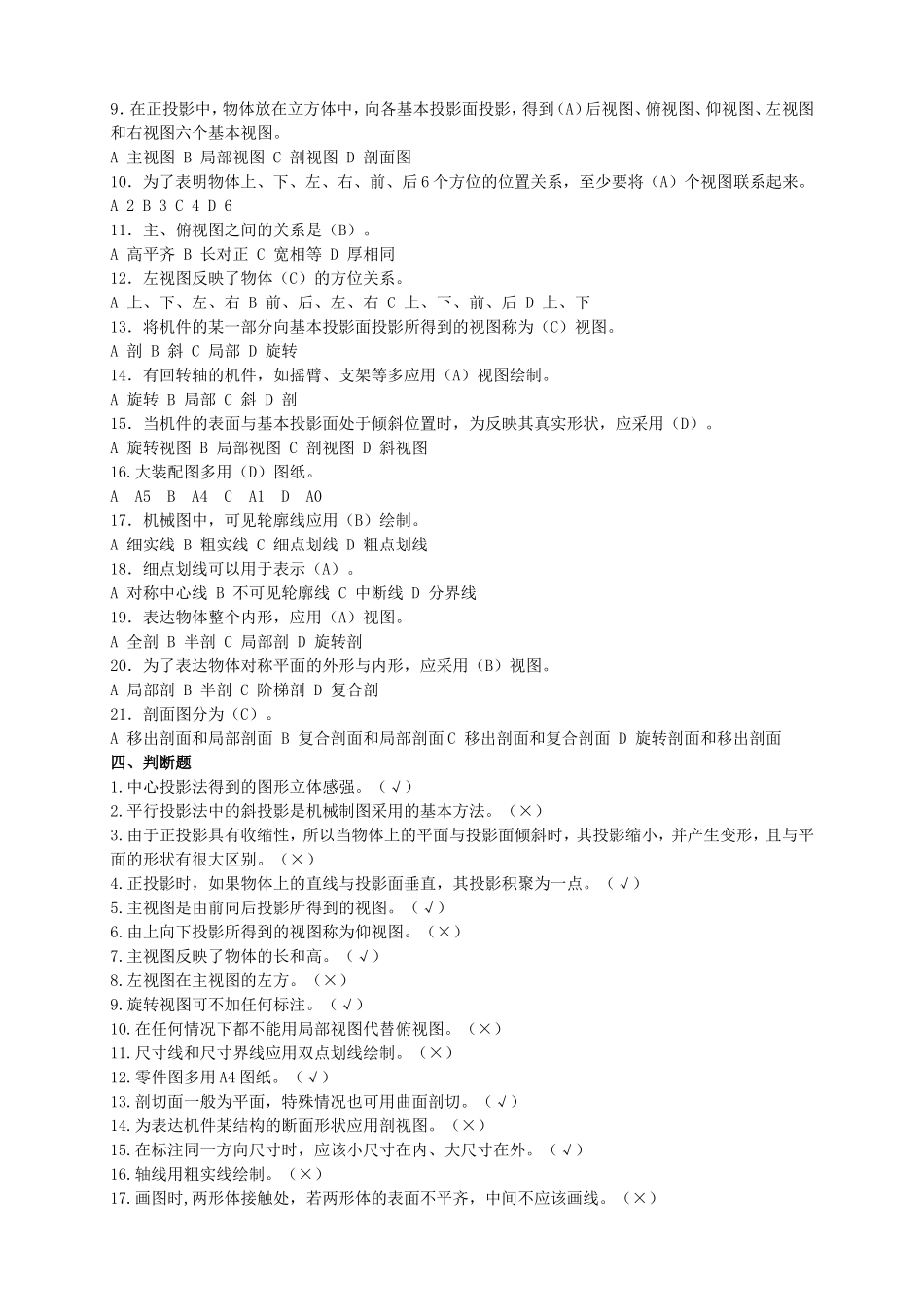

制图理论题(2)_第3页
3/7
机械制图理论试卷一、名词解释:1.比例:图中图形与其实物相应要素的线性尺寸之比。2.投影法:投射线通过物体向选定的面投射,并在该面上得到图形的方法,称为投影法。3.局部视图:将物体的某一部分向基本投影面投射所得的视图称为局部视图。4.斜投影:相互平行的投影线与投影面倾斜时的投影,称为斜投影。5.真实性:当直线段或平面形平行于投影面时,其投影反映线段实长或平面实形。6.积聚性:当直线段或平面形垂直于投影面时,直线段的投影积聚成点,平面形的投影积聚成线段。7.类似形:当直线或平面形倾斜于投影面时,直线段投影变短,平面形的投影为原形的类似形。8.组合体:由两个或两个以上基本几何体所组成的形体,称为组合体。9.叠加:两形体如以平面方式接触,就叫叠加。10.相贯:两形体的表面相交就叫相贯。11.定形尺寸:确定组合体组成部分的长、宽、高三个方向的大小尺寸。12.定位尺寸:确定组合体各组成部分相对位置的尺寸。13.尺寸基准:标注尺寸的起始点称为尺寸基准。14.基本视图:物体向基本投影面投射所得的视图称为基本视图。二、填空题:1.在图纸上必须用画出图框,其格式分为和两种。(粗实线)(不留装订边)(留有装订边)2.每张图纸上都必须画出。(标题栏)3.标题栏应位于图纸的。(右下角)4.标题栏的外框线用绘出,其右边和底边与图框重合,看图的方向与看标题栏的方向。(粗实线)(一致)5.比值大于1的比例为比例。(放大)6.图样上标注的每一尺寸,一般由、和组成。(尺寸界线)(尺寸线)(尺寸数字)7.按照投射线是汇交还是平行,投影法为、。(中心投影法)(平行投影法)8.根据投射线与投影面的角度不同,平行投影分为两种:和。(斜投影)(正投影)9.正投影能真实地反映物体的和。(形状)(大小)10.三投影面体系由三个的投影面组成。三个投影面分别为:、和。(相互垂直)(正投影面)(水平投影面)(侧立投影面)11.视图所表示的物体形状与投影面的、物体与投影面之间的无关。(大小)(距离)12.工程图样上通常不画投影面的和。(边框线)(投影轴)13.以主视图为主,俯视图在主视图的。(下面)14.以主视图为主,左视图在主视图的。(右面)15.主视图反映物体的和。(长度)(高度)16.俯视图反映物体的和。(长度)(宽度)17.左视图反映物体的和。(高度)(宽度)18.组合体的组合形式一般分为、、及等几种。(叠加)(相切)(切割(相贯)19.主视图是一组视图的核心,应选取最能反映组合体各组成部分的视图作为主视图。(形状结构特征)(相对位置)20.视图要布置匀称。应以对称、和作为基准,确定出各视图的位置。(中心线)(轴线)(较大的平面)21.视图只能表达物体的形状,而要表示它的大小,则不仅需要注出尺寸,而且尺寸必须注得、、。(正确)(完整)(清晰)22.一般可选组合体的、、以及回转体的轴线等作为尺寸基准。(对称平面)(底面)(重要端面)23.连续的几个尺寸标注应尽量。(处在同一条线上)24.视图有基本视图、视图、视图和视图。(向)(局部)(斜)25.除后视图外,其它视图靠近主视图的一边是物体的,远离主视图的一边是物体的。(后面)(前面)26.局部视图的断裂边界以表示。(波浪线)27.特体向不平行于任何基本投影面的平面投射所得的视图称为。(斜视图)28.斜视图通常按向视图的配置形式并。必要时,允许将斜视图旋转配置,表示该视图名称的大写拉丁字母应靠近的箭头。(配置)(标注)(旋转符号)29.为了清晰地表达零件的内部形状和结构,可采用的表达方法。(剖视)30.剖切面与物体的接触部分称为。(剖面区域)31.通用剖面线应以适当角度的绘制,一般与主要轮廓或剖面区域的对称线成角(细实线)(45°)32.当物体上的肋板被剖切面纵向剖切时,肋板,而用将其与相邻部分分开。(不画剖面线)(粗实线)33.因为剖切是假想的,物体并非真的被剖开和拿走一部分,因此,除了该剖视图外,其余视图。(仍应按完整物体画出)34.当剖视图按投影关系配置,中间又没有其它图形隔开时,可。(省略箭头)35.当单一剖切平面通过物体对称平面或基本对称平面且剖视图按投影关系配置,中间又没有其它图形隔开时,...
