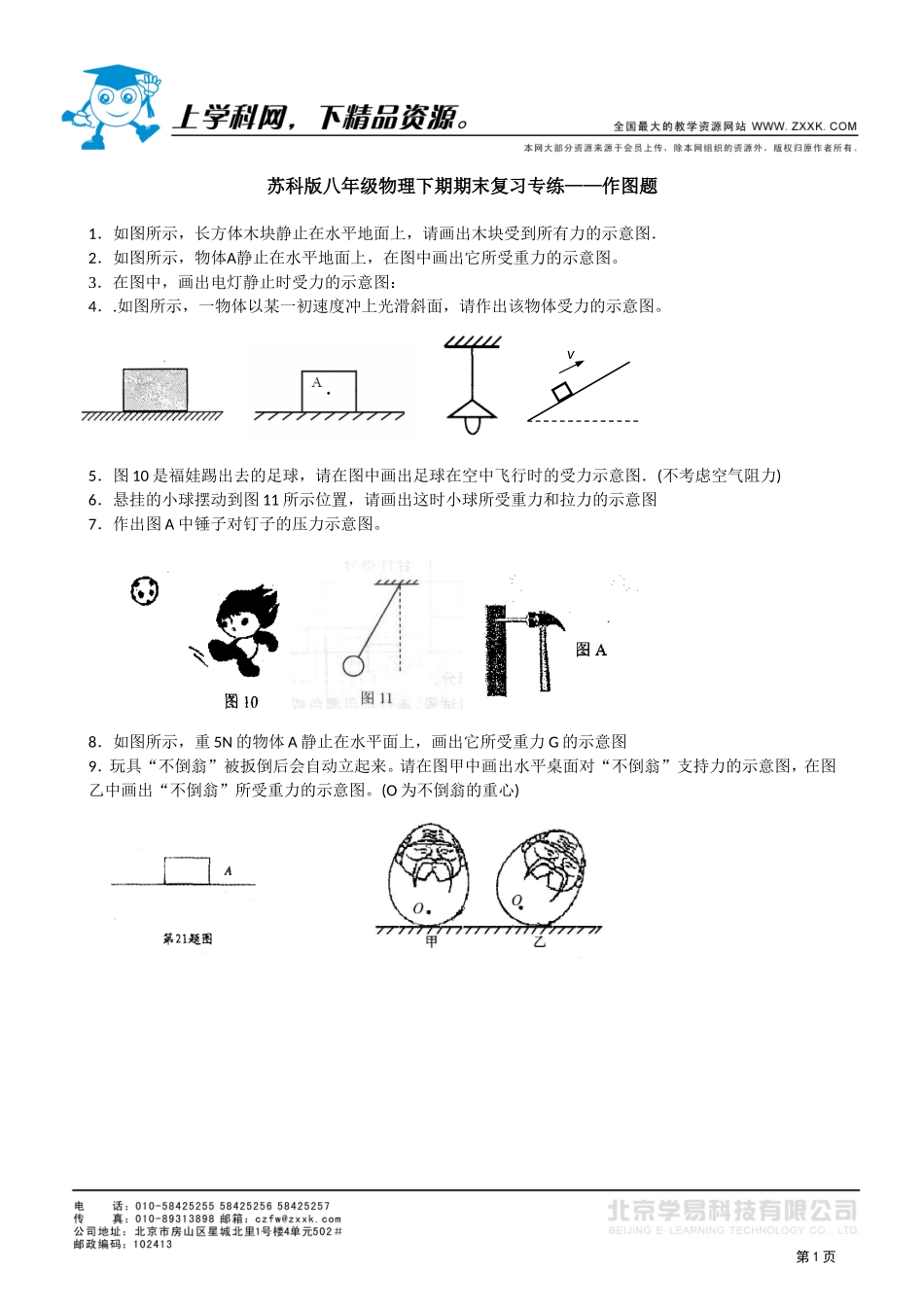

苏科版八年级物理下期期末复习专练——作图题1．如图所示，长方体木块静止在水平地面上，请画出木块受到所有力的示意图．2．如图所示，物体A静止在水平地面上，在图中画出它所受重力的示意图。3．在图中，画出电灯静止时受力的示意图：4．.如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。5．图10是福娃踢出去的足球，请在图中画出足球在空中飞行时的受力示意图．(不考虑空气阻力)6．悬挂的小球摆动到图11所示位置，请画出这时小球所受重力和拉力的示意图7．作出图A中锤子对钉子的压力示意图。8．如图所示，重5N的物体A静止在水平面上，画出它所受重力G的示意图9．玩具“不倒翁”被扳倒后会自动立起来。请在图甲中画出水平桌面对“不倒翁”支持力的示意图，在图乙中画出“不倒翁”所受重力的示意图。(O为不倒翁的重心)第1页v
