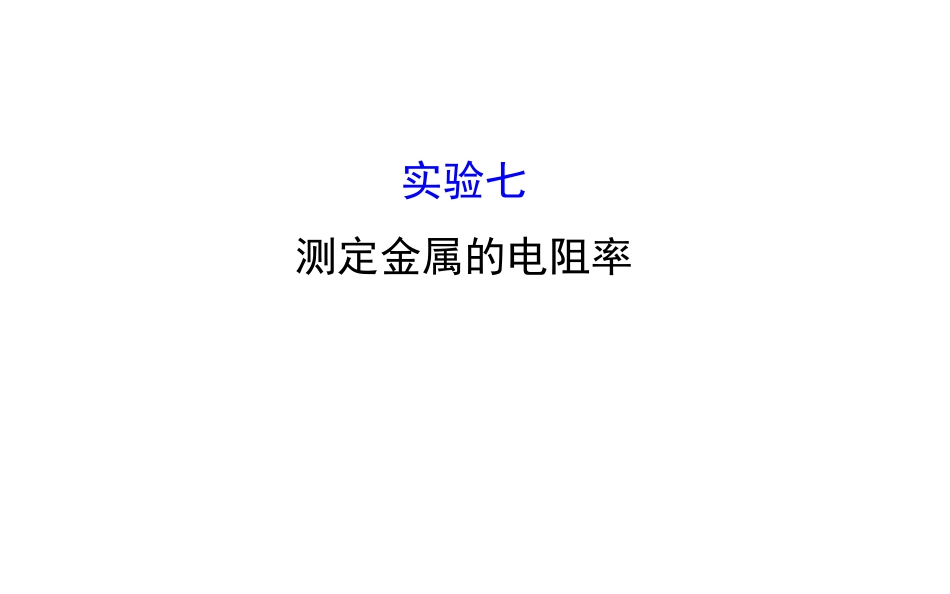

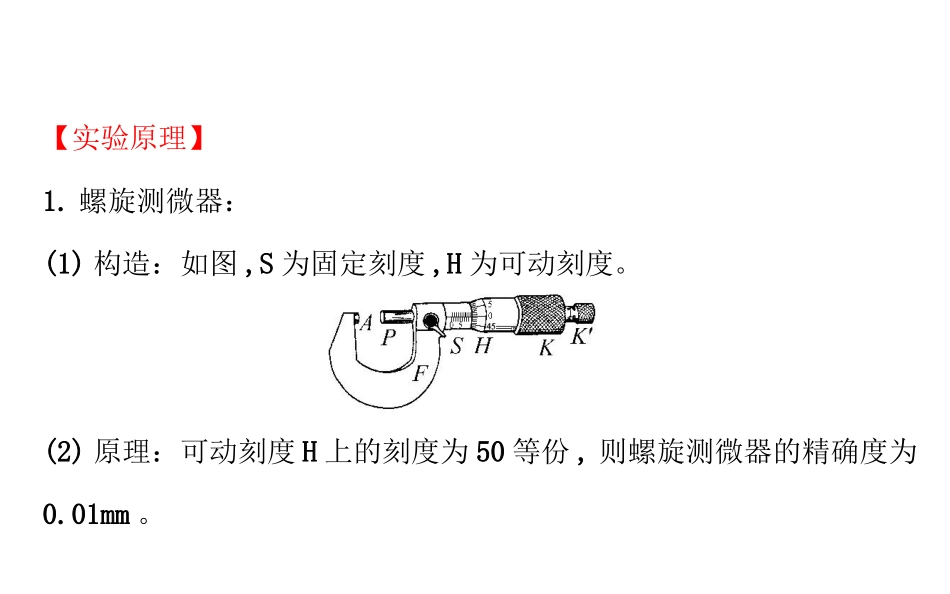

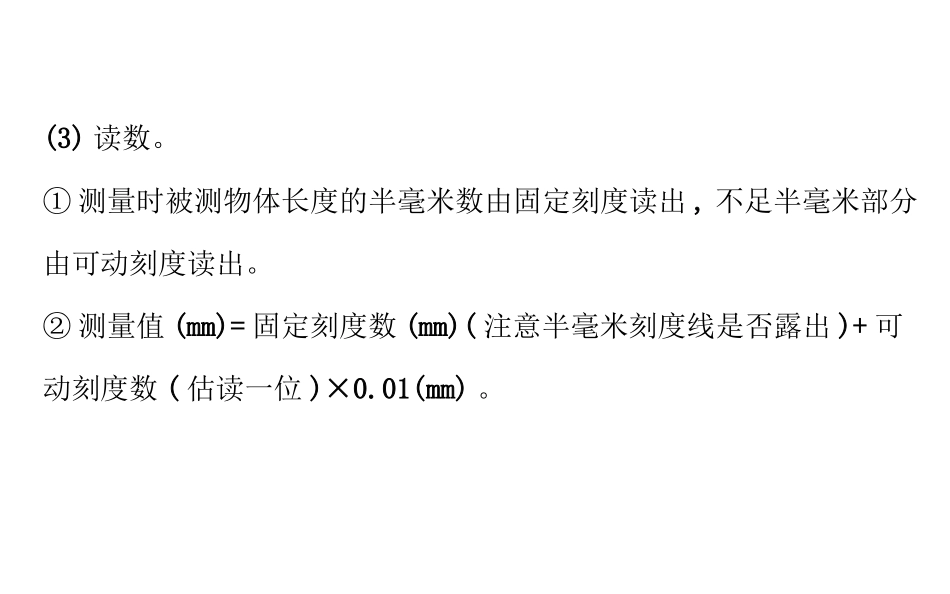

实验七测定金属的电阻率【实验原理】1.螺旋测微器：(1)构造：如图,S为固定刻度,H为可动刻度。(2)原理：可动刻度H上的刻度为50等份,则螺旋测微器的精确度为0.01mm。(3)读数。①测量时被测物体长度的半毫米数由固定刻度读出,不足半毫米部分由可动刻度读出。②测量值(mm)=固定刻度数(mm)(注意半毫米刻度线是否露出)+可动刻度数(估读一位)×0.01(mm)。③如图所示,固定刻度示数为2.0mm,而从可动刻度上读的示数为15.0,最后的读数为2.0mm+15.0×0.01mm=2.150mm。2.游标卡尺：(1)构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪),游标尺上还有一个深度尺(如图所示)。(2)用途：测量厚度、长度、深度、内径、外径。(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度,它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10格的、20格的、50格的,其读数见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示从主尺上读出的整毫米数,K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果表示为(x+K×精确度)mm。需要注意的是,不管是哪种卡尺,K值均不需要向后估读一位。(5)如图所示,有一游标卡尺,主尺的最小分度是1mm,游标上有20个小的等分刻度。用它测量一工件的长度,图示的读数为104mm+0.05×0mm=104.00mm。3.伏安法测电阻：(1)电流表的内接法和外接法的比较。内接法外接法电路图误差原因电流表分压U测=Ux+UA电压表分流I测=Ix+IV内接法外接法电阻测量值=Rx+RA>Rx测量值大于真实值测量值小于真实值适用条件RA≪RxRV≫Rx口诀大内偏大(大电阻用内接法测量,测量值偏大)小外偏小(小电阻用外接法测量,测量值偏小)URI测测测xVxxVURRRRIRR测测测(2)两种电路的选择。①阻值比较法：若Rx≪RV,宜采用电流表外接法;若Rx≫RA,宜采用电流表内接法。②临界值计算法：Rx<时,用电流表外接法;Rx>时,用电流表内接法。VARRAVRR③实验试探法：按如图所示接好电路,让电压表一个接线柱P先后与a、b处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表内接法。4.电阻率的测定原理：(1)把金属丝接入电路中,用伏安法测金属丝的电阻,Rx=电路原理如图所示。U,I(2)用毫米刻度尺测金属丝接入电路部分的长度l,用螺旋测微器测得金属丝的直径d,算出横截面积S=(3)根据电阻定律R=得金属丝电阻率ρ=2d4。,Sl2dU4I。l【实验器材】毫米刻度尺,螺旋测微器,直流电流表和直流电压表,滑动变阻器(阻值范围0～50Ω),电池组,开关,被测金属丝,导线若干。【实验过程】一、实验步骤1.直径测定：用螺旋测微器(或游标卡尺)在被测金属丝上的三个不同位置各测一次直径,求出其平均值d,计算出金属丝的横截面积S=2d4。2.电路连接：按如图所示的电路原理图连接好用伏安法测电阻的实验电路。3.长度测量：用毫米刻度尺测量接入电路中的被测金属丝的有效长度,反复测量3次,求出其平均值l。4.U、I测量：把滑动变阻器的滑片调节到使接入电路中的电阻值最大位置,电路经检查确认无误后,闭合开关S,改变滑动变阻器滑片位置,读出几组相应的电流表和电压表示数I和U的值,填入表格中,断开开关S,求出电阻Rx的平均值。5.拆除实验线路,整理好实验器材。UIRx二、数据处理1.在求Rx的平均值时可用两种方法：(1)用Rx=分别算出各次的数值,再取平均值。(2)用U-I图线的斜率求出。2.计算电阻率：将记录的数据U、I、l、d的值代入电阻率计算式ρ=RxUI2SdU4I。ll【误差分析】1.系统误差：(1)采用伏安法测量金属丝的电阻时,由于采用的是电流表外接法,测量值小于真实值,使电阻率的测量值偏小。(2)由于金属丝通电后发热升温,会使金属丝的电阻率变大,造成测量误差。2.偶然误差：(1)金属丝的横截面积是利用直径计算而得的,直径的测量是产生误差的主要来源之一。(2)金属丝的长度测量、电流表和电压表的读数等均会带来偶然误差。【注意事项】1.螺旋测微器的使用...
