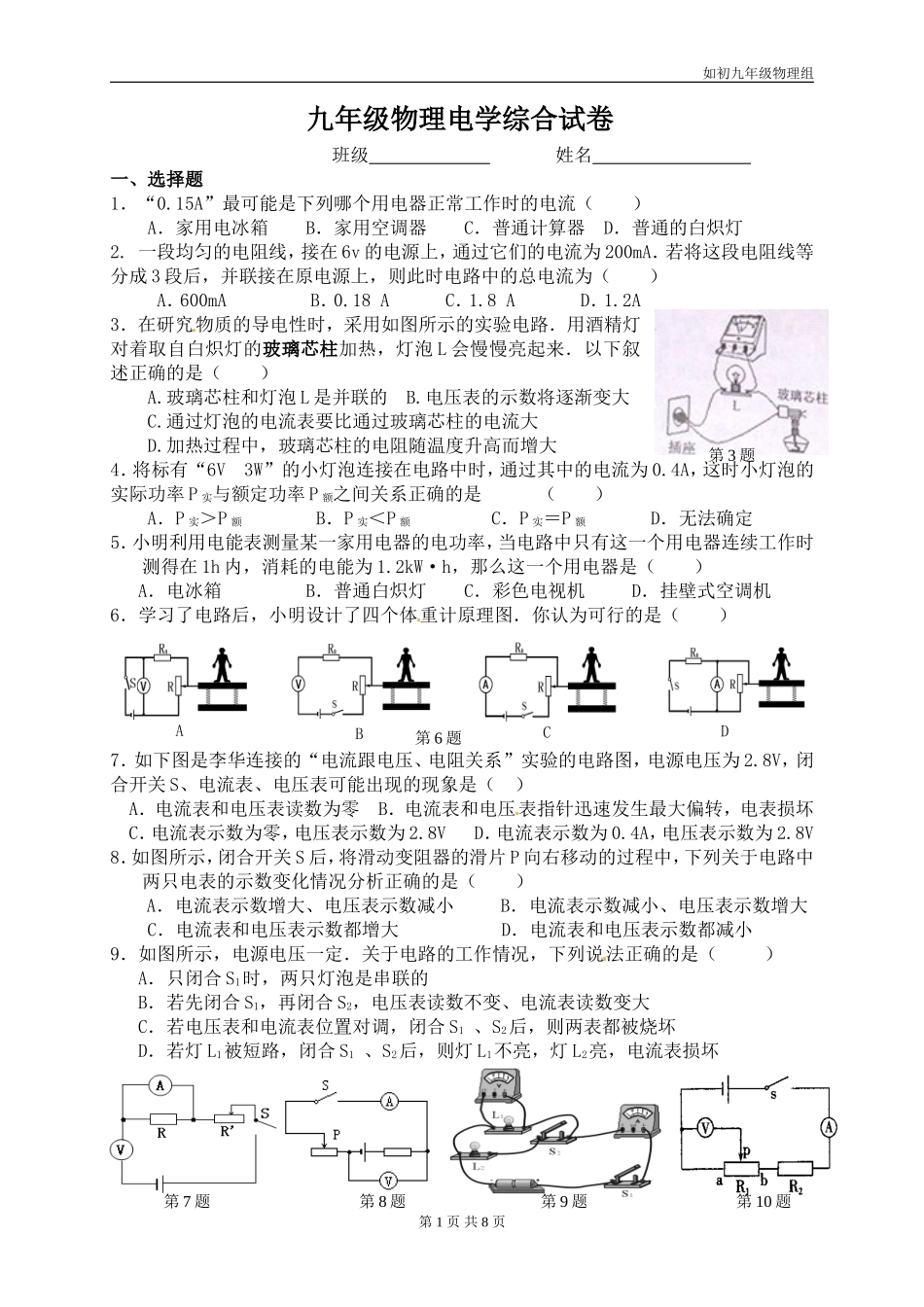

如初九年级物理组九年级物理电学综合试卷班级姓名一、选择题1．“0.15A”最可能是下列哪个用电器正常工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯2.一段均匀的电阻线，接在6v的电源上，通过它们的电流为200mA．若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为（）A．600mAB．0.18AC．1.8AD．1.2A3．在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．以下叙述正确的是（）A.玻璃芯柱和灯泡L是并联的B.电压表的示数将逐渐变大C.通过灯泡的电流表要比通过玻璃芯柱的电流大D.加热过程中，玻璃芯柱的电阻随温度升高而增大4．将标有“6V3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A．P实＞P额B．P实＜P额C．P实＝P额D．无法确定5．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是（）A．电冰箱B．普通白炽灯C．彩色电视机D．挂壁式空调机6．学习了电路后，小明设计了四个体重计原理图．你认为可行的是（）7．如下图是李华连接的“电流跟电压、电阻关系”实验的电路图，电源电压为2.8V，闭合开关S、电流表、电压表可能出现的现象是（）A．电流表和电压表读数为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为2.8VD．电流表示数为0.4A，电压表示数为2.8V8．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小9．如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡是串联的B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏第1页共8页第3题第7题第8题第9题第10题第6题ABCD如初九年级物理组10．如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小B．电压表的示数变小，电流表的示数不变C．电压表的示数不变，电流表的示数变小D．电压表、电流表的示数均不变11．亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是（）A．台灯的灯丝断了B．台灯的灯座短路C．该插座原来已短路D．台灯的插头断路12．某同学为家里安装了一盏电灯，当开关闭合，发现电灯不亮，熔丝熔断．其原因可能是（）A．灯泡内部短路B．开关内部短路C．灯泡的灯丝断了D．开关接触不良13．两只灯泡串联后接入电路中，其中一只亮，另一只不亮，产生这种现象的原因可能是（）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝一定断了14．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V0.8WB．2.5V1.0WC．4.5V1.0WD．4.5V1.8W二、填空题15．在铜丝、橡胶棒和盐水一组物体中，是绝缘体．铜丝被均匀地拉长后，其电阻将．（填“变大”“不变”或“变小”）16．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是______Ω；当它两端电压减小为1V时，通过它的电流变为______A；当它两端电压为0时，该导体的电阻为______Ω．17．将电阻Rl与R2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________，在相同时间内，电流通过Rl与R2产生的热量之比为．若把它们串联起来接在电源两端，那么通过它们的电流之比为________，电压...
