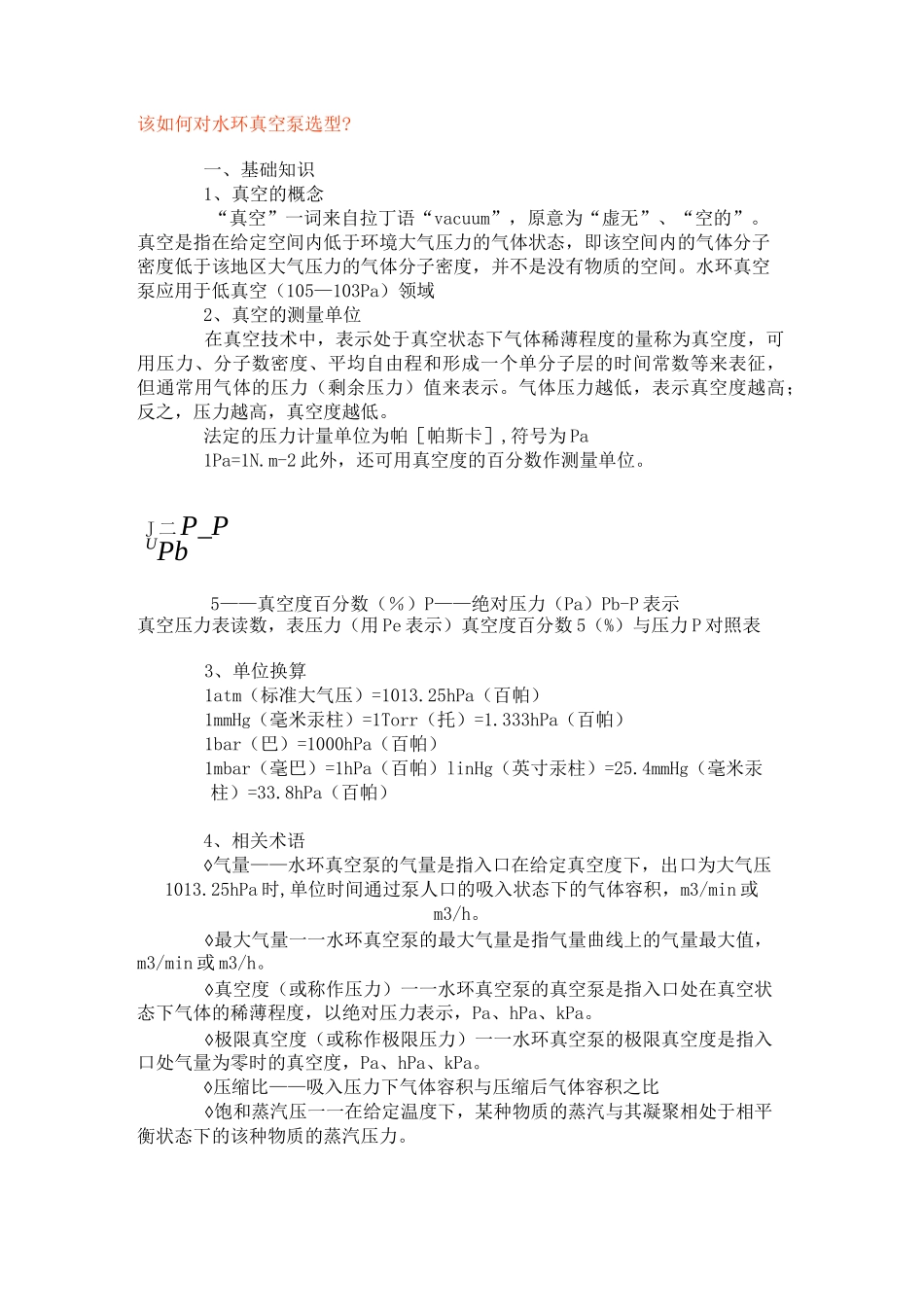

该如何对水环真空泵选型?一、基础知识1、真空的概念“真空”一词来自拉丁语“vacuum”，原意为“虚无”、“空的”。真空是指在给定空间内低于环境大气压力的气体状态，即该空间内的气体分子密度低于该地区大气压力的气体分子密度，并不是没有物质的空间。水环真空泵应用于低真空（105—103Pa）领域2、真空的测量单位在真空技术中，表示处于真空状态下气体稀薄程度的量称为真空度，可用压力、分子数密度、平均自由程和形成一个单分子层的时间常数等来表征，但通常用气体的压力（剩余压力）值来表示。气体压力越低，表示真空度越高；反之，压力越高，真空度越低。法定的压力计量单位为帕［帕斯卡］,符号为Pa1Pa=1N.m-2此外，还可用真空度的百分数作测量单位。J二P_PUPb5——真空度百分数（％）P——绝对压力（Pa）Pb-P表示真空压力表读数，表压力（用Pe表示）真空度百分数5（%）与压力P对照表3、单位换算1atm（标准大气压）=1013.25hPa（百帕）1mmHg（毫米汞柱）=1Torr（托）=1.333hPa（百帕）1bar（巴）=1000hPa（百帕）1mbar（毫巴）=1hPa（百帕）linHg（英寸汞柱）=25.4mmHg（毫米汞柱）=33.8hPa（百帕）4、相关术语◊气量——水环真空泵的气量是指入口在给定真空度下，出口为大气压1013.25hPa时,单位时间通过泵人口的吸入状态下的气体容积，m3/min或m3/h。◊最大气量一一水环真空泵的最大气量是指气量曲线上的气量最大值，m3/min或m3/h。◊真空度（或称作压力）一一水环真空泵的真空泵是指入口处在真空状态下气体的稀薄程度，以绝对压力表示，Pa、hPa、kPa。◊极限真空度（或称作极限压力）一一水环真空泵的极限真空度是指入口处气量为零时的真空度，Pa、hPa、kPa。◊压缩比——吸入压力下气体容积与压缩后气体容积之比◊饱和蒸汽压一一在给定温度下，某种物质的蒸汽与其凝聚相处于相平衡状态下的该种物质的蒸汽压力。二、选型指导真空泵的工作压力应该满足真空设备的极限真空及工作压力要求。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。2BVX、2BEX系列真空泵吸气压力范围在33hPa——1013.25hPa之间，在此范围内，气量随吸气压力的不同而变化。根据气量和真空度选择合适的泵。保证工艺要求的真空度或抽走需要排走的气体。泵的工作点尽可能要求在高效区内，也就是在临界真空度或临界排气压力的区域内运行。应避免在最大真空度或最大排气压力附近运行。在此区域内运行，不仅效率极低，而且工作很不稳定，易产生振动和噪音。对于真空度较高的真空泵而言，在此区域之内运行，往往还会发生汽蚀现象，产生这种现象的明显标志是泵内有噪音和振动。汽蚀会导致泵体、叶轮等零件的损坏，以致泵无法工作。1、真空引水我司生产的全自动真空引水装置2BYS系列适合大中小型水厂真空引水，待水泵壳充满水后自动启动水泵。真空引水适用于各种水泵，特别适用于大、中型泵和吸水管较长的泵。抽气管接在泵壳的顶点。一般根据抽气量和最大真空值选择真空泵，并配一台备用泵.2BVX、2BEX系列真空泵均能满足水泵引水最大真空值的要求，因此只要计算抽气量即可。给排水专业推荐的抽气量计算方法如下：皿二疋冲2疋一・_J-SW-抽气量m3/minK-漏气系数1.05~1.1W1-吸气管中的空气容积m3W2-泵体容积。计算时取水泵吸入口面积乘以吸入口到出水阀的距离T-引水时间,不大于5minHg-大气压的水柱高度10.33mZs-水泵轴到吸水井最低水位的差m2、一般工况条件下泵的选型当用户对使用的环境要求不高且具有足够的循环水源时，我们给用户提供的配套形式大多为小成套（既2BEX样本中的配套形式）。按其传动方式分为直联传动、减速机传动及皮带传动三种。选型原则是按标准状况下（水温15°C、气温20C、排气压力为1013mbar），水环真空泵试验所测得的性能曲线进行选型，非标准状况时，必须对进气速率或气量进行修正。在标准状况下，以吸入压力P1和要求的抽气量Qc,在样本性能曲线上寻求对应的水环真空泵转速（n）和轴功率（P），当所选泵转速n正好是常规电机的标准转速时，选用的传动方式为直联传动或皮带传动（用户特殊要求）。当所选泵原转速n不是常规电机的标准转速，而且原转速n与减速机标准传动比i的乘积与常规...
