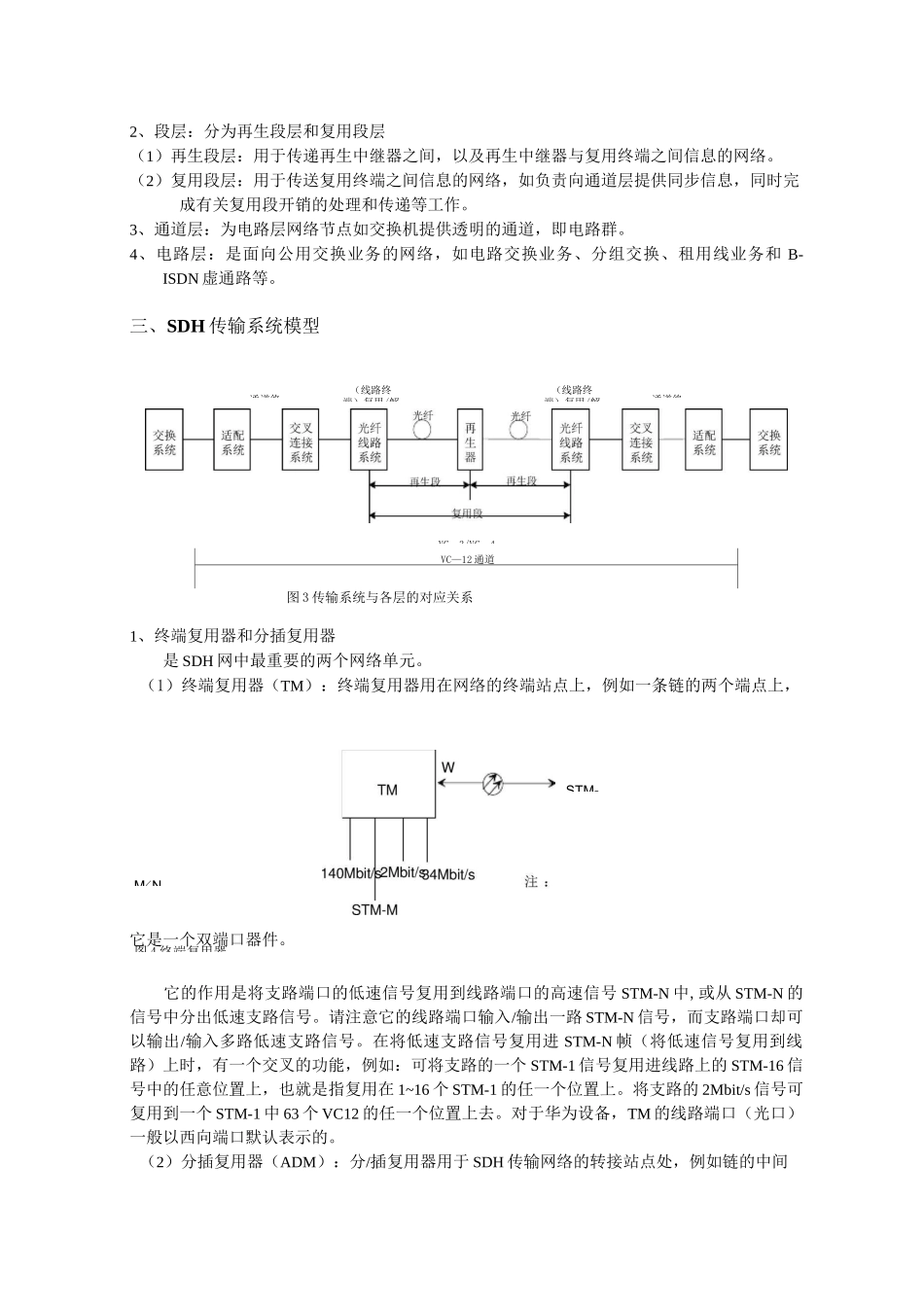

ISTM-NFNRUG負IAU-4X—VC-4\'iX、TTUG-3_於1X7'AU3VCSx〉、4ITU-3X—VC-3C-139264kbit/C-<44736kbit/s34368kbit/sII指针处理复用定位校准映射\TUG-2竄tTU-2I*—VC-2X-C-2TU-12IW—VC-12*C-124.■ITU-1I|Y—VC-11#C-11Y1544kbit/s6312kbit/2048kbit/段再生SDH一、SDH复用结构基本原理SDH的复用单元包括标准容器（C）、虚容器（VC）、支路单元（TU）、支路单元组（TUG）、管理单元（AU）、管理单元组（AUG）。图建议的SDH复用结构各种业务信号复用进STM-N的过程都要经历映射、定位和复用三个步骤。映射：是一种在SDH边界处使支路信号适配进虚容器的过程。即各种速率的G.703信号先分别经过码速调整装入相应的标准容器，之后再加进低阶或高阶通道开销形成虚容器。定位：是一种将帧偏移信息收进支路单元或管理单元的过程。低阶虚容器对应支路单元，高阶虚容器对应管理单元。复用：是一种使多个低阶通道层的信号适配进高阶通道层，或者把多个高阶通道层信号适配进复用层的过程，即以字节交错间插方式把TU组织进高阶VC,或者把AU组织进STM-N的过程，也称同步复用。SDH帧结构中安排有两大类开销：段开销（SOH）和通道开销（POH）,它们分别用于段层和通道层的维护。二、SDH传送网的分层模型总共分为四层，分别是物理层、段层、通道层、电路层。其中物理层为最下层，电路层为最上层，下层为上层提供服务，上层为下层提供服务内容。模型如下：电路层（非SDH客户）低阶通道层高阶复用段传输媒质层物理层1、物理层：完成STM-N线路光接口信号的分逻辑模电平信号之间的转换。通道终（线路终端）复用/解（线路终端）复用/解通道终VC—3/VC—4STM-MSTM-NSTM-N<或环上结点，是SDH网上使用最多、最重要的一种网元，它是一个三端口的器件。ADM有两个线路端口和一个支路端口。两个线路端口各接一侧的光缆（每侧收/发共两根光纤），为了描述方便我们将其分为西（W）向、东向（E）两个线路端口。ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。另外，还可将东/西向线路侧的STM-N信号进行交叉连接，例如将东向STM-16中的3#STM-1与西向STM-16中的15#STM-1相连接。ADM是SDH最重要的一种网元，通过它可等效成其它网元，即能完成其它网元的功能，例如：一个ADM可等效成两个TM。2、再生中继器（REG）光传输网的再生中继器有两种，一种是纯光的再生中继器，主要进行光功率放大以延长光传输距离；另一种是用于脉冲再生整形的电再生中继器，主要通过光/电变换、电信号抽样、判决、再生整形、电/光变换，以达到不积累线路噪声，保证线路上传送信号波形的完好性。REG与ADM相比仅少了支...
