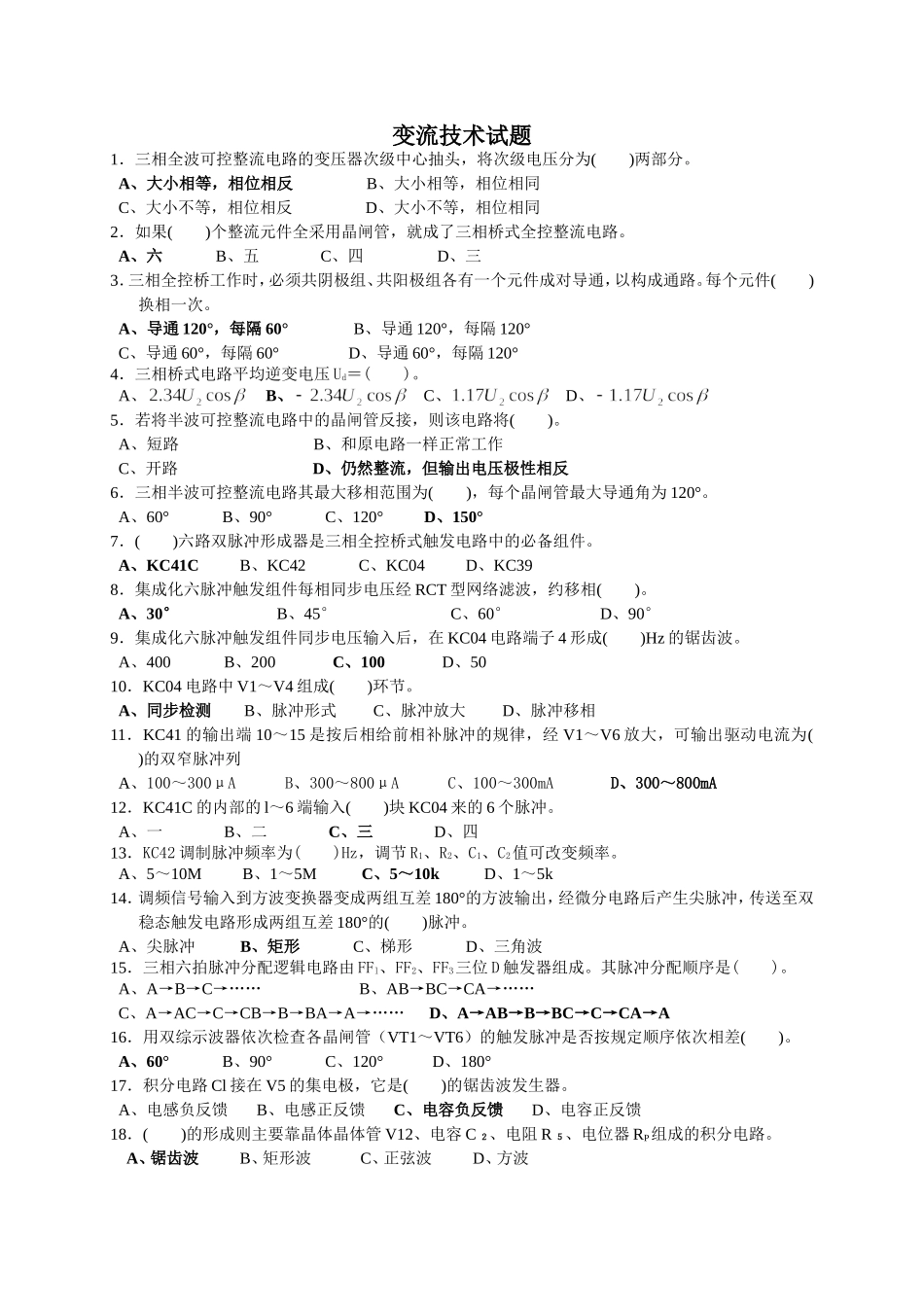

变流技术试题1．三相全波可控整流电路的变压器次级中心抽头，将次级电压分为()两部分。A、大小相等，相位相反B、大小相等，相位相同C、大小不等，相位相反D、大小不等，相位相同2．如果()个整流元件全采用晶闸管，就成了三相桥式全控整流电路。A、六B、五C、四D、三3．三相全控桥工作时，必须共阴极组、共阳极组各有一个元件成对导通，以构成通路。每个元件()换相一次。A、导通120°，每隔60°B、导通120°，每隔120°C、导通60°，每隔60°D、导通60°，每隔120°4．三相桥式电路平均逆变电压Ud＝()。A、B、C、D、5．若将半波可控整流电路中的晶闸管反接，则该电路将()。A、短路B、和原电路一样正常工作C、开路D、仍然整流，但输出电压极性相反6．三相半波可控整流电路其最大移相范围为()，每个晶闸管最大导通角为120°。A、60°B、90°C、120°D、150°7．()六路双脉冲形成器是三相全控桥式触发电路中的必备组件。A、KC41CB、KC42C、KC04D、KC398．集成化六脉冲触发组件每相同步电压经RCT型网络滤波，约移相()。A、30°B、45°C、60°D、90°9．集成化六脉冲触发组件同步电压输入后，在KC04电路端子4形成()Hz的锯齿波。A、400B、200C、100D、5010．KC04电路中V1～V4组成()环节。A、同步检测B、脉冲形式C、脉冲放大D、脉冲移相11．KC41的输出端10～15是按后相给前相补脉冲的规律，经V1～V6放大，可输出驱动电流为()的双窄脉冲列A、100～300μAB、300～800μAC、100～300mAD、300～800mA12．KC41C的内部的l～6端输入()块KC04来的6个脉冲。A、一B、二C、三D、四13．KC42调制脉冲频率为()Hz，调节R1、R2、C1、C2值可改变频率。A、5～10MB、1～5MC、5～10kD、1～5k14．调频信号输入到方波变换器变成两组互差180°的方波输出，经微分电路后产生尖脉冲，传送至双稳态触发电路形成两组互差180°的()脉冲。A、尖脉冲B、矩形C、梯形D、三角波15．三相六拍脉冲分配逻辑电路由FFl、FF2、FF3三位D触发器组成。其脉冲分配顺序是()。A、A→B→C→……B、AB→BC→CA→……C、A→AC→C→CB→B→BA→A→……D、A→AB→B→BC→C→CA→A16．用双综示波器依次检查各晶闸管（VT1～VT6）的触发脉冲是否按规定顺序依次相差()。A、60°B、90°C、120°D、180°17．积分电路Cl接在V5的集电极，它是()的锯齿波发生器。A、电感负反馈B、电感正反馈C、电容负反馈D、电容正反馈18．()的形成则主要靠晶体晶体管V12、电容C２、电阻R５、电位器RP组成的积分电路。A、锯齿波B、矩形波C、正弦波D、方波19．锯齿波的形成则主要靠晶体晶体管V12、电容C2、电阻R5、电位器RP组成的()电路。A、微分B、积分C、RC耦合D、RC并联20．对触发脉冲要求有()。A、一定的宽度，R达到一定的电流B、一定的宽度，且达到一定的功率C、一定的功率，且达到一定的电流D、一定的功率，且达到一定的电压21．触发脉冲信号应有一定的宽度，脉冲前沿要陡。电感性负载一般是1ms，相当于50Hz正弦波的()。A、360°B、180°C、90°D、18°22．为了减少触发功率与控制极损耗，通常用()信号触发晶闸管。A、交流或直流B、脉冲C、交流D、直流23．正向触发脉冲只允许在t1以后加入，并要求触发脉冲有一定的()。A、宽度B、电压C、电流D、功率24．数字式触发电路中V/F为电压一频率转换器，将控制电压UK转换成频率与电压成正比的()信号。A、电压B、电流C、脉冲D、频率25．数字式触发电路中如UK＝O时，脉冲频率f＝13kHz，UK＝10V时，f＝()kHz。A、1.3B、13C、130D、130026．脉冲整形主要由晶体管V14、V15实现当输入正脉冲时，V14由导通转为关断，而V15由关断转为导通，在V15集电极输出()脉冲。A、方波B、尖峰C、触发D、矩形27．脉冲移相控制环节改变()，可直接控制V13由关断转为导通的时刻，从而达到移相控制的目的。A、Cr的大小B、CE的方向和大小C、Ur的大小D、UE的方向和大小28．双窄脉冲的脉宽在()左右，在触发某一晶闸管的同时，再给前一晶闸管补发一个脉冲，作用与宽脉冲一样。A、120°B、90°C、60°D、18°29．宽脉冲，使每一个触发脉冲宽度()。A、大于60°，小于120°B、小于60°，大于120°C、大于30°，小于60°D、小于30°，大于60°30．逆变桥由晶...
