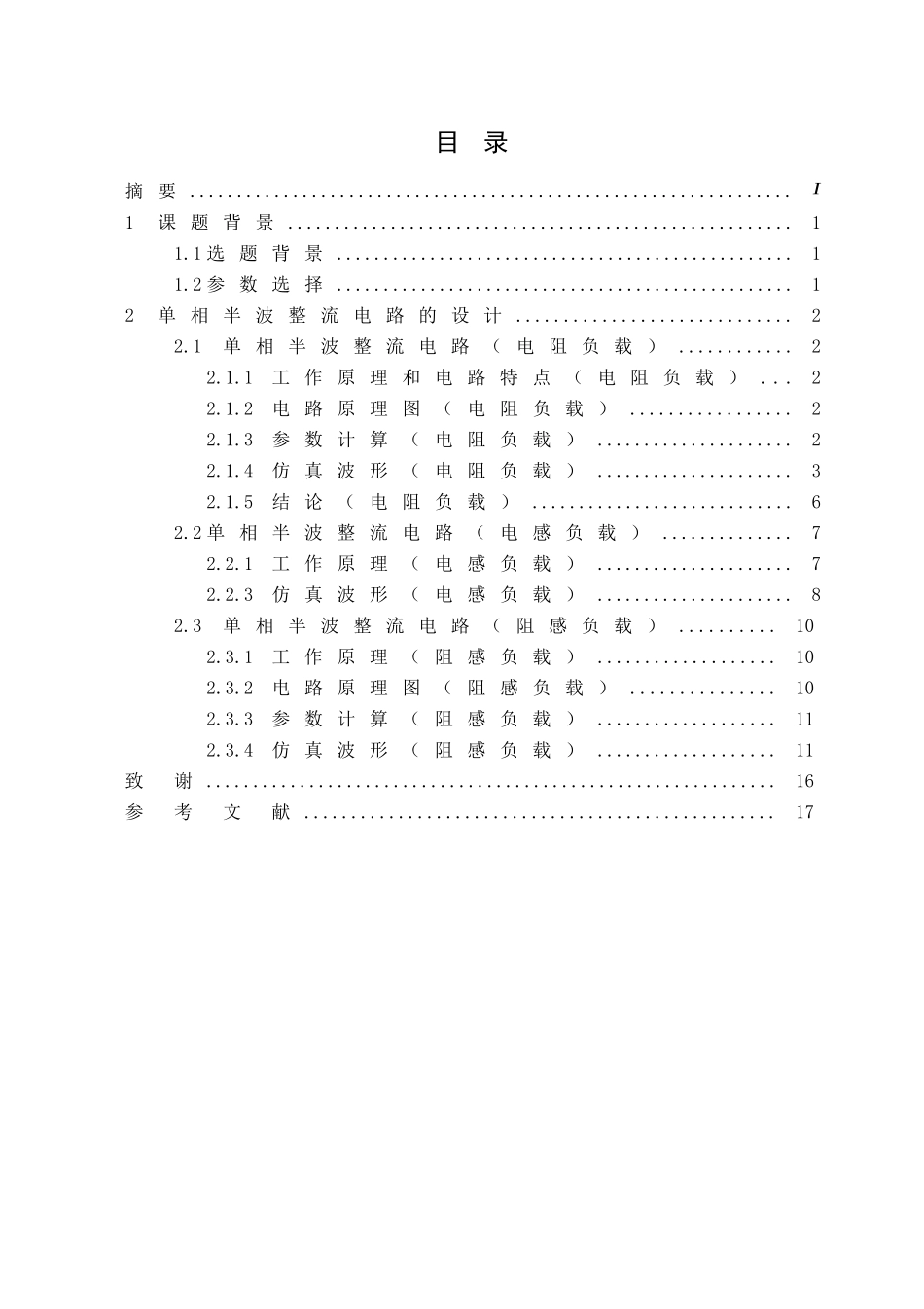

I单相半波整流电路的设计摘要本文主要进行了单相半波整流电路的设计。单相半波整流电流电路的特点是简单，但输出脉动大，变压器二次电流中含有直流分量，造成变压器铁芯直流磁化。为使变压器铁心不饱和，需增大铁心面积，增大了设备的容量。实际上很少应用此种电路。分析该电路的主要目的在于利用其简单易学的特点，建立起整流电路的基本概念。晶闸管不同于整流二极管，它的导通是可控的。可控整流电路的作用就是把交流电变换为电压值可以调节的直流电。在充分理解单相半波整流电路工作原理的基础上，本文设计出了单相半波整流电路带电阻负载、电感负载、阻感负载时的电路原理图，并对其中的相关参数进行了计算，仿真波形对比发现结果正确。关键词：晶闸管，整流，触发目录摘要................................................................Ι1课题背景......................................................11.1选题背景.................................................11.2参数选择.................................................12单相半波整流电路的设计.............................22.1单相半波整流电路（电阻负载）............22.1.1工作原理和电路特点（电阻负载）...22.1.2电路原理图（电阻负载）.................22.1.3参数计算（电阻负载）.....................22.1.4仿真波形（电阻负载）.....................32.1.5结论（电阻负载）............................62.2单相半波整流电路（电感负载）..............72.2.1工作原理（电感负载）.....................72.2.3仿真波形（电感负载）.....................82.3单相半波整流电路（阻感负载）..........102.3.1工作原理（阻感负载）...................102.3.2电路原理图（阻感负载）...............102.3.3参数计算（阻感负载）...................112.3.4仿真波形（阻感负载）...................11致谢.............................................................16参考文献..................................................171单相半波整流电路的设计1课题背景1.1选题意义电力电子技术是以电力、电能为研究对象的电子技术，又称电力电子学（PowerElectronics）。它主要研究各种电力电子半导体器件，以及由这些电力电子器件所构成的各式各样的电路或设置，以完成对电能的变换和控制。电力电子学是横跨“电子”“电力”“控制”三个领域的一个新兴工程技术学科。由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能的变换和控制而构成的一门完整的学科。故其学习方法与电子技术和控制技术有很多的相似之处。单相半波整流电路是一种相对重要的整流电路把交流电能转换成直流电能的一种整流电路。它可以应用到很多的地方，在许多的元器件中都有用到，范围广泛。在充分理解单相半波整流电路工作原理的基础上，设计出单相半波整流电路带电阻负载、电感负载、阻感负载时的电路原理图，使用PSIM软件对所设计的电路带不同负载的情况下晶闸管取三个不同的触发角（要求α＞900，=900和＜900各取一个角度）进行仿真，分别获得Ud、Id、UVT、IVT、I2波形，并对所给出的角度计算上述数值。1.2参数选择脉冲参数：导通角α=60º，90º，120º电源：U2=220V,电阻：R=100Ω,电感:L=100mH频率:f=50Hz2电力电子技术课程设计2单相半波整流电路的设计2.1单相半波整流电路（电阻负载）2.1.1工作原理和电路特点（电阻负载）工作原理：在变压器二次绕组两端串接一个电阻和一个晶闸管。在晶闸管VT处于断态时，电路中无电流负载电阻两端电压为零。u2全部施加于VT两端。如在u2正半周VT承受阳极电压期间的wt1时刻给VT门极加触发脉冲，则VT开通。忽略晶闸管通态电压，则直流输出电压瞬时值ud与u2相等。至wt=π即u2降为零时，电路中电流亦降至零，VT关断，之后ud、ui均为零。电路特点：接线简单，使用的整流元件少，但输出的电压低、脉动大、效率也低。2.1.2电路原理图（电阻负载）图2-1单相半波整流电路原理图（电阻负载）3单相半波整流电路的设计...
