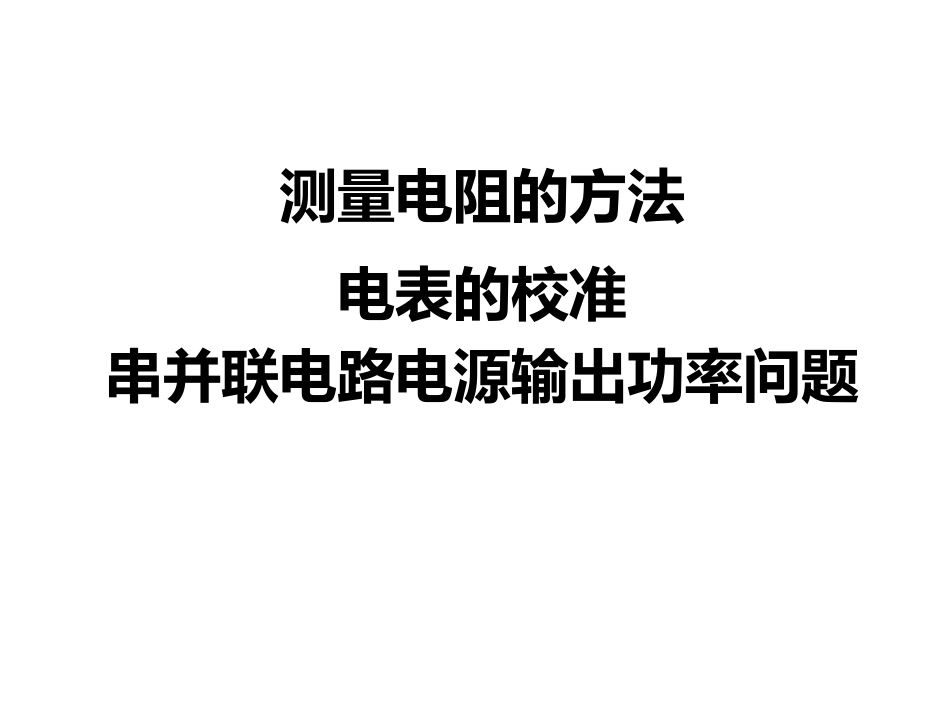

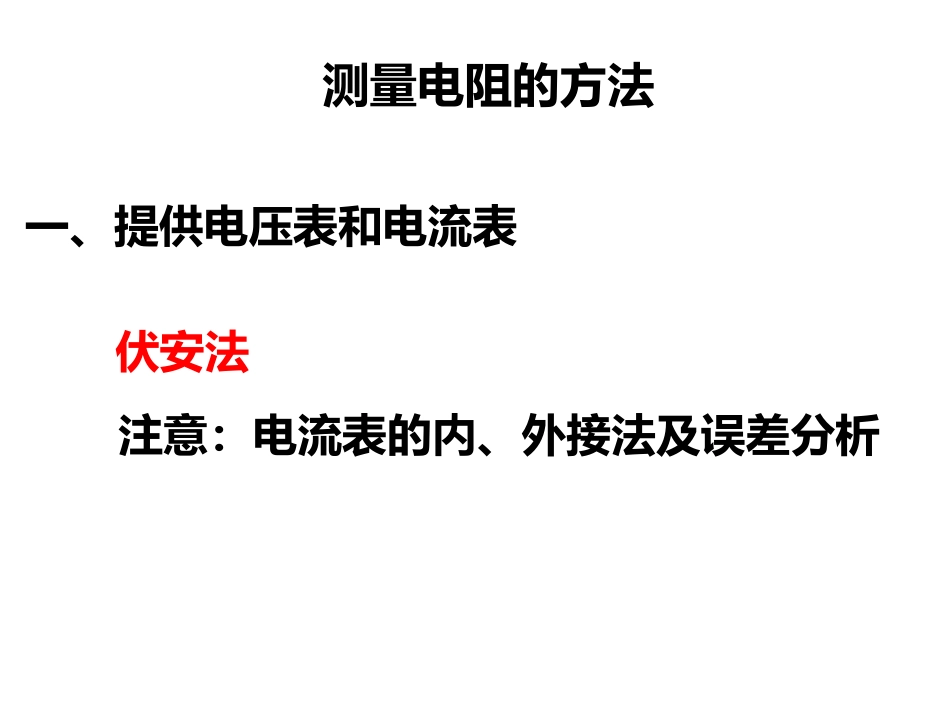

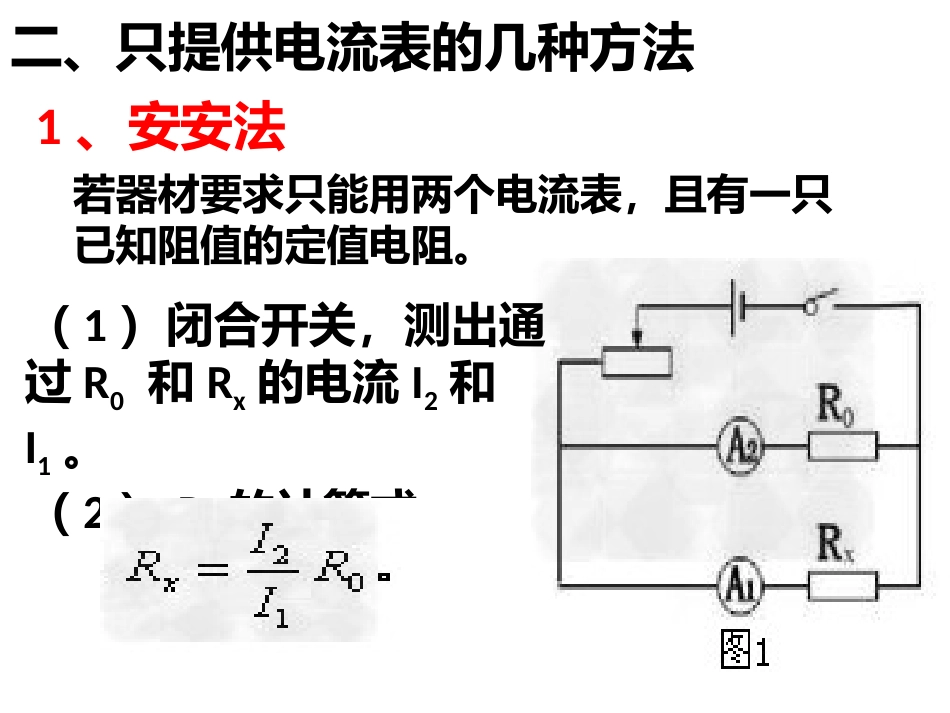

测量电阻的方法电表的校准串并联电路电源输出功率问题一、提供电压表和电流表伏安法注意：电流表的内、外接法及误差分析测量电阻的方法若器材要求只能用两个电流表，且有一只已知阻值的定值电阻。二、只提供电流表的几种方法（1）闭合开关，测出通过R0和Rx的电流I2和I1。（2）Rx的计算式：1、安安法若器材要求只能用一个电流表，且有一只滑动变阻器2、安滑法（1）闭合开关，测出通过当滑动变阻器阻值最大（最大电阻为Rm）时的电流值I1和当滑动变阻器阻值最小时的电流值I2。（2）Rx的计算式：若器材要求只能用一个电流表，且有一只已知阻值的定值电阻3、安阻法（1）当S1闭合，S2断开时，电流表测的是通过Rx的电流Ix。（2）当S1断开，S2闭合时，电流表测的是通过R0的电流I0。（3）Rx的计算式：由于不能利用电流表测出电流，所以必须应用电压表多次测电压，运用串联电路中电流相等求出电流，进行等效电路设计。三、只提供电压表的几种方法1、伏伏法（1）闭合开关，测出R0和Rx两端的电压U1和U2。（2）Rx的计算式：若器材要求只能用两个电流表，且有一只已知阻值的定值电阻。•若器材要求只能用一个电压表，且有一只滑动变阻器2、伏滑法（1）闭合开关，测出当滑动变阻器阻值最大（最大电阻为Rm）时Rx两端的电压值U1和当滑动变阻器阻值最小时的电压值U2。（2）Rx的计算式：•若器材要求只能用一个电压表，且有一只已知阻值的定值电阻3、伏阻法（1）当S1闭合，S2断开时，电压表测的是R0两端电压U0。（2）当S1、S2都闭合时，电压表测的是电源电压U。（3）Rx的计算式：电阻箱的读数等效于待测电阻的阻值。四、等效法例题：(1)某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15(a)和图15(b)所示，长度为________cm，直径为________mm.5.035.317②按图连接电路后，实验操作如下：(a)将滑动变阻器R1的阻值置于最________处(填“大“或“小”)；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；(b)将电阻箱R2的阻值调至最________(填“大”或“小”)，S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；③由此可知，圆柱体的电阻为________Ω.大大1280五、半偏法半偏法测电流表内阻：①测量方法：电流表半偏法测电阻的电路图如图，R为滑动变阻器，R0为电阻箱，G为待测电流表内阻。实验时，先合上S1，断开S2，调节R使电流计的指针满偏；再合上S2，调节R0使电流计的读数为满刻度的一半，这时，电阻箱的数值即为电流计的内阻。（注意：实验前，变阻器的阻值应放在最大位置；调节R0时，R不动）S1②测量原理：S2打开时，设电流表满偏电流Ig=，因为R＞Rg，R＞＞r，所以Ig≈E/R，当S2闭合时，R0和Rg并联，并联后总阻值R并＜Rg＜＜R，故S2闭合后，电路中总电流几乎不变，即Ig≈E/R，调节R0使电流表半偏为Ig/2，所以流过R0的电流也为Ig/2，所以R0=Rg。S1③器材选择：从上述原理可知，S2打开与闭合，近似认为干路中电流不变，前提是R＞＞Rg。故实验器材选择应满足①电源电动势尽可能大，②R尽可能大。五、半偏法例题：有一电流表A，量程为1mA，内阻r1约为100Ω。要求测量其内阻。可选用器材有：电阻器R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干。采用的测量电路图如图所示，实验步骤如下：①断开S1和S2，将R调到最大；②合上S1调节R使A满偏；③合上S2，调节R1使A半偏，此时可以认为A的内阻rg＝R1，试问：（1）在上述可供选择的器材中，可变电阻R1应该选择____；为了使测量尽量精确，可变电阻R应该选择______________；电源E应该选择_____。（2）认为内阻rg＝R1，此结果与rg的真实值相比____________。（填“偏大”、“偏小”或“相等”）R0滑动变阻器甲E2偏小五、半偏法半偏法测电压表的内阻：电路如图：实验时，将R1的滑动片P放在左边，合上S1和S2，调节R1，使电压表的读数满偏；保持R1不变，断开S2，调节R0，使电压表的读数为满刻度的一半。则RV=...
