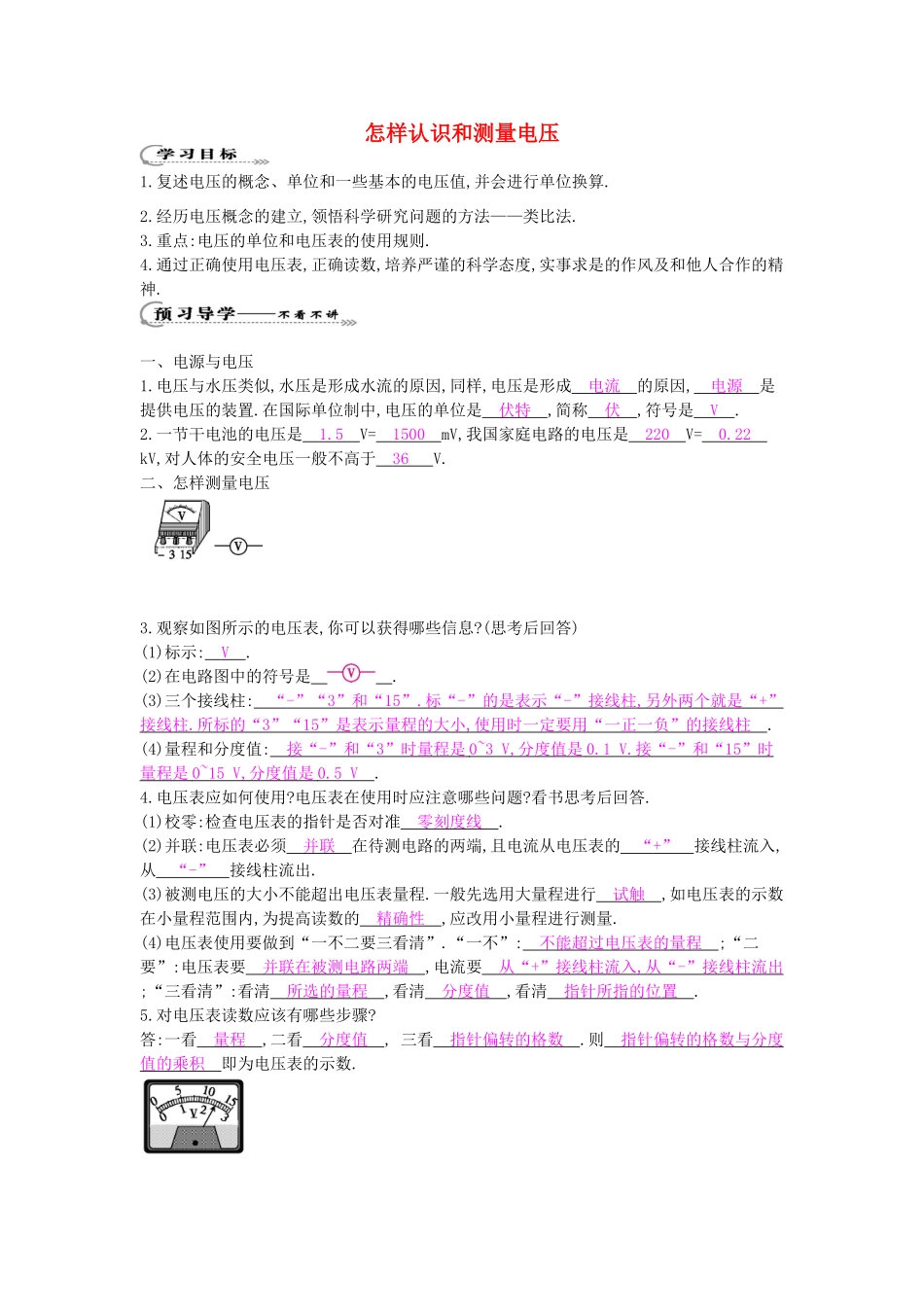

怎样认识和测量电压1.复述电压的概念、单位和一些基本的电压值,并会进行单位换算.2.经历电压概念的建立,领悟科学研究问题的方法——类比法.3.重点:电压的单位和电压表的使用规则.4.通过正确使用电压表,正确读数,培养严谨的科学态度,实事求是的作风及和他人合作的精神.一、电源与电压1.电压与水压类似,水压是形成水流的原因,同样,电压是形成电流的原因,电源是提供电压的装置.在国际单位制中,电压的单位是伏特,简称伏,符号是V.2.一节干电池的电压是1.5V=1500mV,我国家庭电路的电压是220V=0.22kV,对人体的安全电压一般不高于36V.二、怎样测量电压3.观察如图所示的电压表,你可以获得哪些信息?(思考后回答)(1)标示:V.(2)在电路图中的符号是.(3)三个接线柱:“-”“3”和“15”.标“-”的是表示“-”接线柱,另外两个就是“+”接线柱.所标的“3”“15”是表示量程的大小,使用时一定要用“一正一负”的接线柱.(4)量程和分度值:接“-”和“3”时量程是0~3V,分度值是0.1V.接“-”和“15”时量程是0~15V,分度值是0.5V.4.电压表应如何使用?电压表在使用时应注意哪些问题?看书思考后回答.(1)校零:检查电压表的指针是否对准零刻度线.(2)并联:电压表必须并联在待测电路的两端,且电流从电压表的“+”接线柱流入,从“-”接线柱流出.(3)被测电压的大小不能超出电压表量程.一般先选用大量程进行试触,如电压表的示数在小量程范围内,为提高读数的精确性,应改用小量程进行测量.(4)电压表使用要做到“一不二要三看清”.“一不”:不能超过电压表的量程;“二要”:电压表要并联在被测电路两端,电流要从“+”接线柱流入,从“-”接线柱流出;“三看清”:看清所选的量程,看清分度值,看清指针所指的位置.5.对电压表读数应该有哪些步骤?答:一看量程,二看分度值,三看指针偏转的格数.则指针偏转的格数与分度值的乘积即为电压表的示数.6.如图所示,在电压表3V量程对应的刻度盘上,每个小格表示0.1V;此时的示数为2.4或12V.1.电压表和电流表在使用上的相同点和不同点.(小组总结)相同点:(1)使用前都要校零;(2)使用时必须让电流从“+”接线柱流进去,从“-”接线柱流出来;(3)被测电流或电压的大小都不能超过电表的量程;(4)都具有三个接线柱,两个量程,两个量程都成5倍关系.不同点:(1)电压表测量电路两端的电压,电流表测量电路中的电流;(2)电压表的符号是,电流表的符号是;(3)电压表并联在电路中,电流表串联在电路中;(4)电压表可以直接连接在电源的两端,用来测量电源电压;绝对不能将电流表直接连接到电源两端.2.生活中,常常把电池串联起来使用,如图所示.若分别测量每节电池的电压,然后测量这个电池组的电压.它们之间有什么关系?答案电池串联后的总电压等于各个电池的电压之和.3.图示是一位同学所连的实物电路,他要测量的是左边那个小灯泡两端的电压.则他的电路连接图有什么错误?纠正之后请画出正确的连接图,再画出其电路图.答案电压表测的是两灯泡的总电压;正确连接的实物图和电路图如图所示.4.图示是一位同学测量灯泡L1两端的电压,现在他要测灯泡L2两端的电压,为了方便,直接把电压表接在a点上的接线柱改接到c点上,这样做合理吗?答案不合理;因为这样操作,电压表的正负接线柱会接反.
