中考复习教学案11－1杠杆【知识点】认识杠杆、杠杆的示意图、杠杆的应用、杠杆分类、杠杆的平衡条件及计算【重点、难点】重点：有关杠杆的名词、探究杠杆的平衡条件、杠杆示意图的画法难点：杠杆示意图中动力臂和阻力臂的画法【典型例题】〖例1〗（1）画出下图所示杠杆力F1和F2的力臂
（2）画出下图所示的扳鱼网的杠杆示意图，并标出动力和阻力臂
〖例2〗在探究“杠杆的平衡条件”实验中，有一组同学猜想杠杆的平衡条件可能是“动力＋动力臂＝阻力＋阻力臂”
他们经过实验，获得了下述数据：动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cm4554于是，他们认为自己的猜想得到了验证，你认为他们的实验过程存在什么问题
〖例3〗密度均匀的直尺AB放在水平桌面上，尺子伸出桌面的部分OB是全尺长的三分之一．当B端挂5N的重物G时，直尺的A端刚刚开始翘起，如图8所示，则此直尺受到的重力是()A
无法确定〖例4〗如图所示的弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO(O为支点)保持水平平衡，试画出此力的方向和力臂
【巩固训练】1、画出使杠杆AB在图示位置静止时所用最小力F的作用点和方向

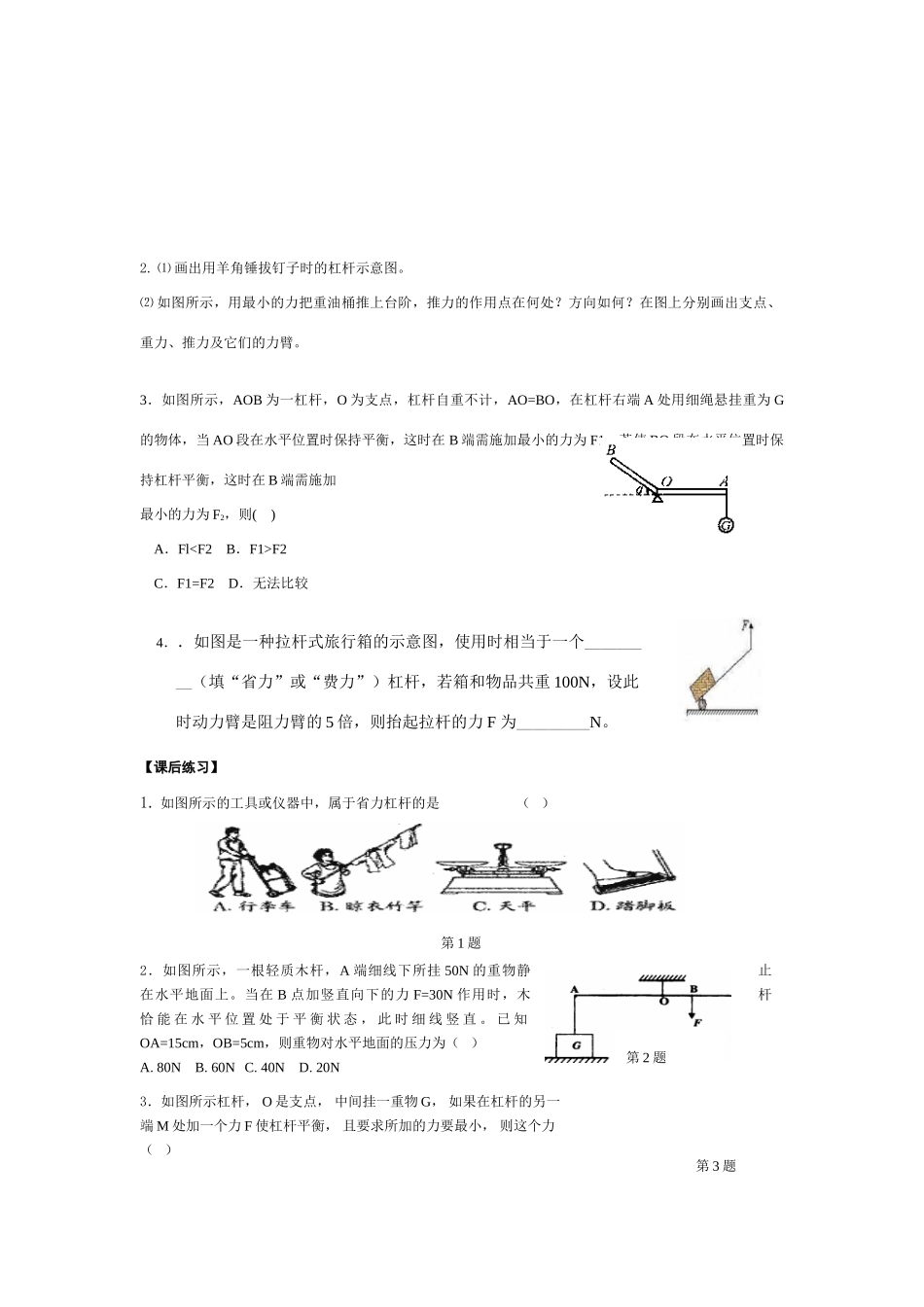

⑴画出用羊角锤拔钉子时的杠杆示意图
⑵如图所示，用最小的力把重油桶推上台阶，推力的作用点在何处
在图上分别画出支点、重力、推力及它们的力臂
3．如图所示，AOB为一杠杆，O为支点，杠杆自重不计，AO=BO，在杠杆右端A处用细绳悬挂重为G的物体，当AO段在水平位置时保持平衡，这时在B端需施加最小的力为F1；若使BO段在水平位置时保持杠杆平衡，这时在B端需施加最小的力为F2，则()A．FlF2C．F1=F2D．无法比较4．．如图是一种拉杆式旅行箱的示意图，使用时相当于一个_________（填“省力”或“费力”）杠杆，若箱和物品共重100N，设此时动力臂是阻力臂的5倍，则
