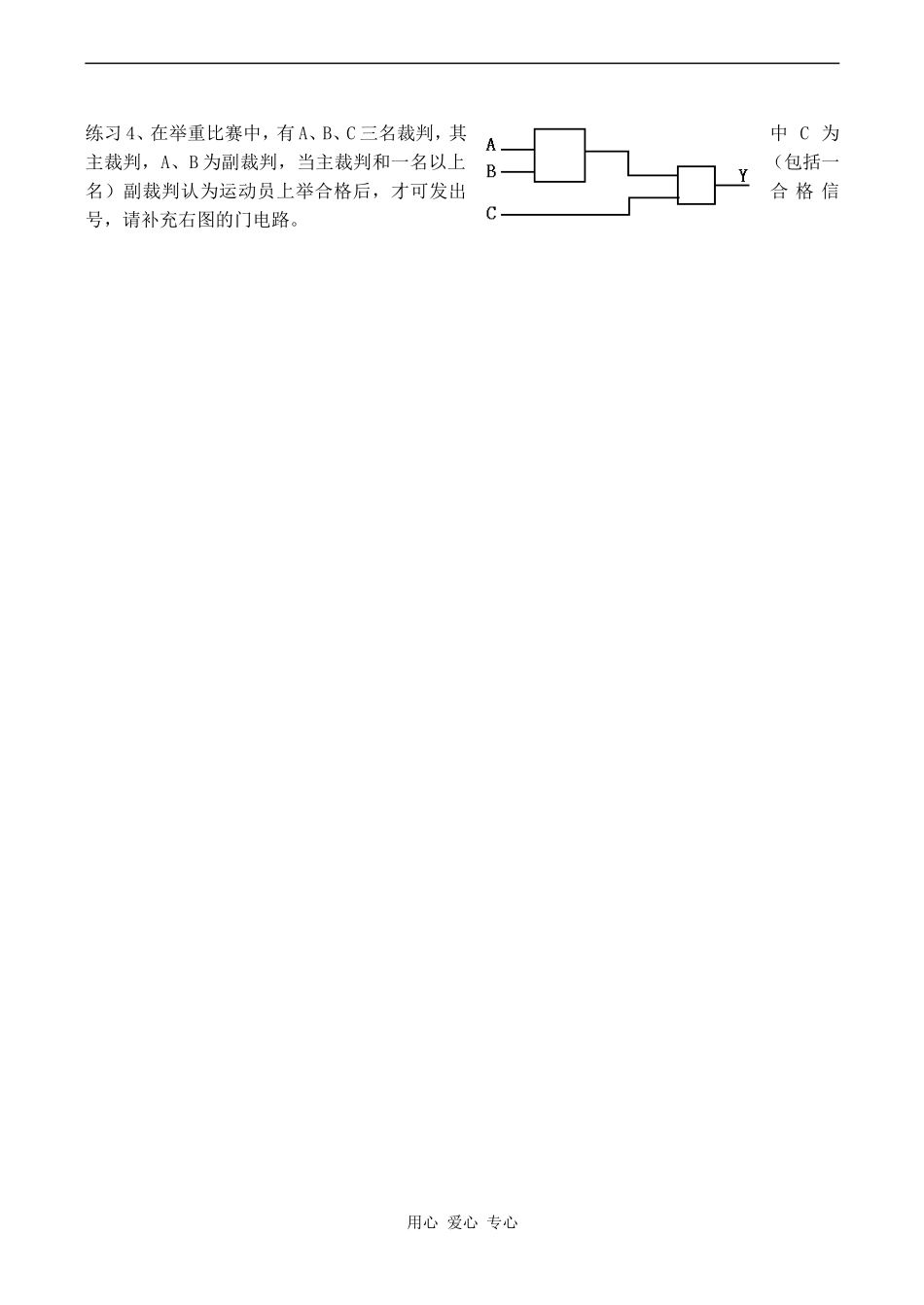

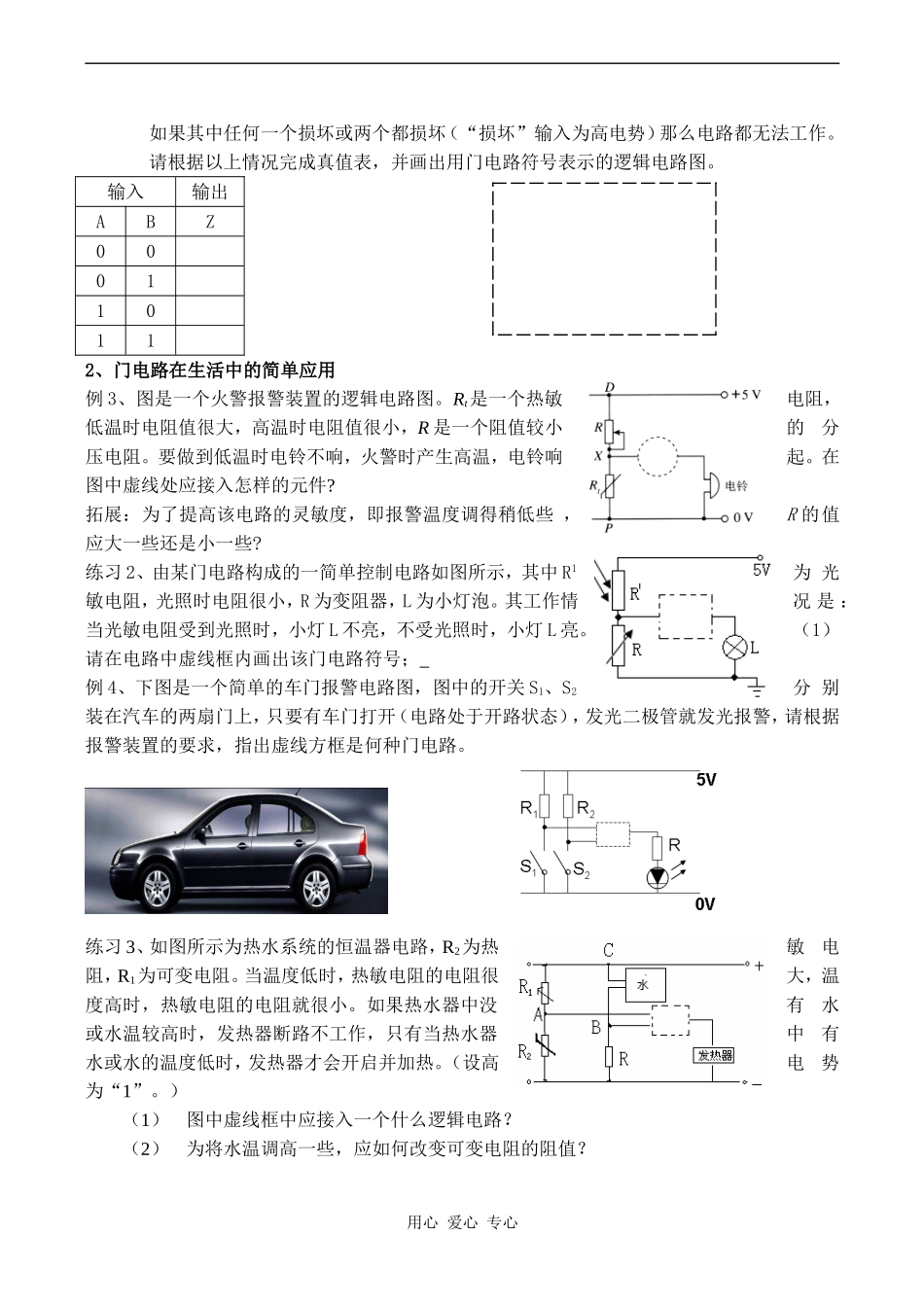

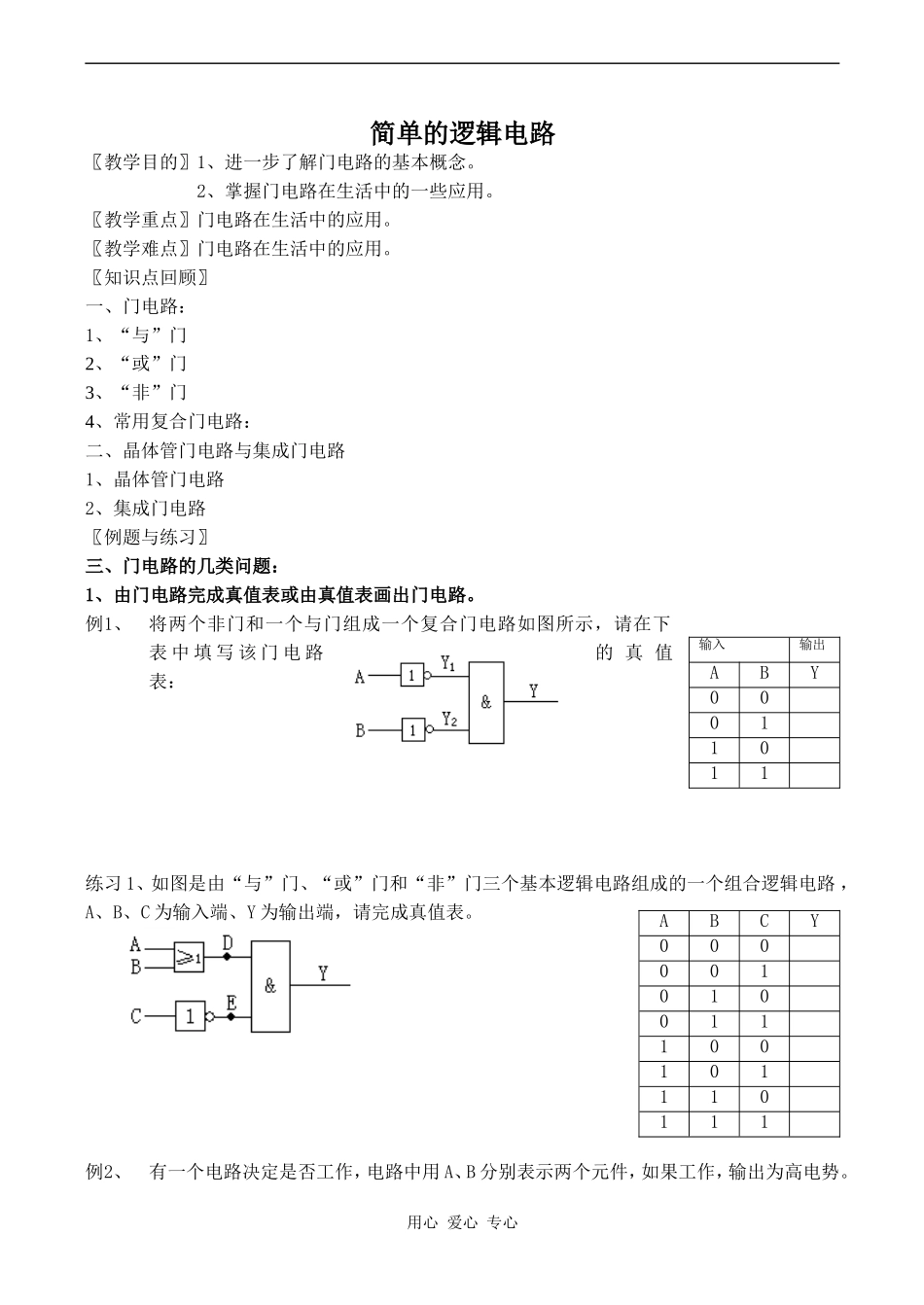

简单的逻辑电路〖教学目的〗1、进一步了解门电路的基本概念。2、掌握门电路在生活中的一些应用。〖教学重点〗门电路在生活中的应用。〖教学难点〗门电路在生活中的应用。〖知识点回顾〗一、门电路：1、“与”门2、“或”门3、“非”门4、常用复合门电路：二、晶体管门电路与集成门电路1、晶体管门电路2、集成门电路〖例题与练习〗三、门电路的几类问题：1、由门电路完成真值表或由真值表画出门电路。例1、将两个非门和一个与门组成一个复合门电路如图所示，请在下表中填写该门电路的真值表：练习1、如图是由“与”门、“或”门和“非”门三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端、Y为输出端，请完成真值表。例2、有一个电路决定是否工作，电路中用A、B分别表示两个元件，如果工作，输出为高电势。用心爱心专心输入输出ABY00011011ABCY000001010011100101110111如果其中任何一个损坏或两个都损坏（“损坏”输入为高电势）那么电路都无法工作。请根据以上情况完成真值表，并画出用门电路符号表示的逻辑电路图。输入输出ABZ000110112、门电路在生活中的简单应用例3、图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件?拓展：为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些?练习2、由某门电路构成的一简单控制电路如图所示，其中R1为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡。其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮。（1）请在电路中虚线框内画出该门电路符号；例4、下图是一个简单的车门报警电路图，图中的开关S1、S2分别装在汽车的两扇门上，只要有车门打开（电路处于开路状态），发光二极管就发光报警，请根据报警装置的要求，指出虚线方框是何种门电路。练习3、如图所示为热水系统的恒温器电路，R2为热敏电阻，R1为可变电阻。当温度低时，热敏电阻的电阻很大，温度高时，热敏电阻的电阻就很小。如果热水器中没有水或水温较高时，发热器断路不工作，只有当热水器中有水或水的温度低时，发热器才会开启并加热。（设高电势为“1”。）（1）图中虚线框中应接入一个什么逻辑电路？（2）为将水温调高一些，应如何改变可变电阻的阻值？用心爱心专心练习4、在举重比赛中，有A、B、C三名裁判，其中C为主裁判，A、B为副裁判，当主裁判和一名以上（包括一名）副裁判认为运动员上举合格后，才可发出合格信号，请补充右图的门电路。用心爱心专心
