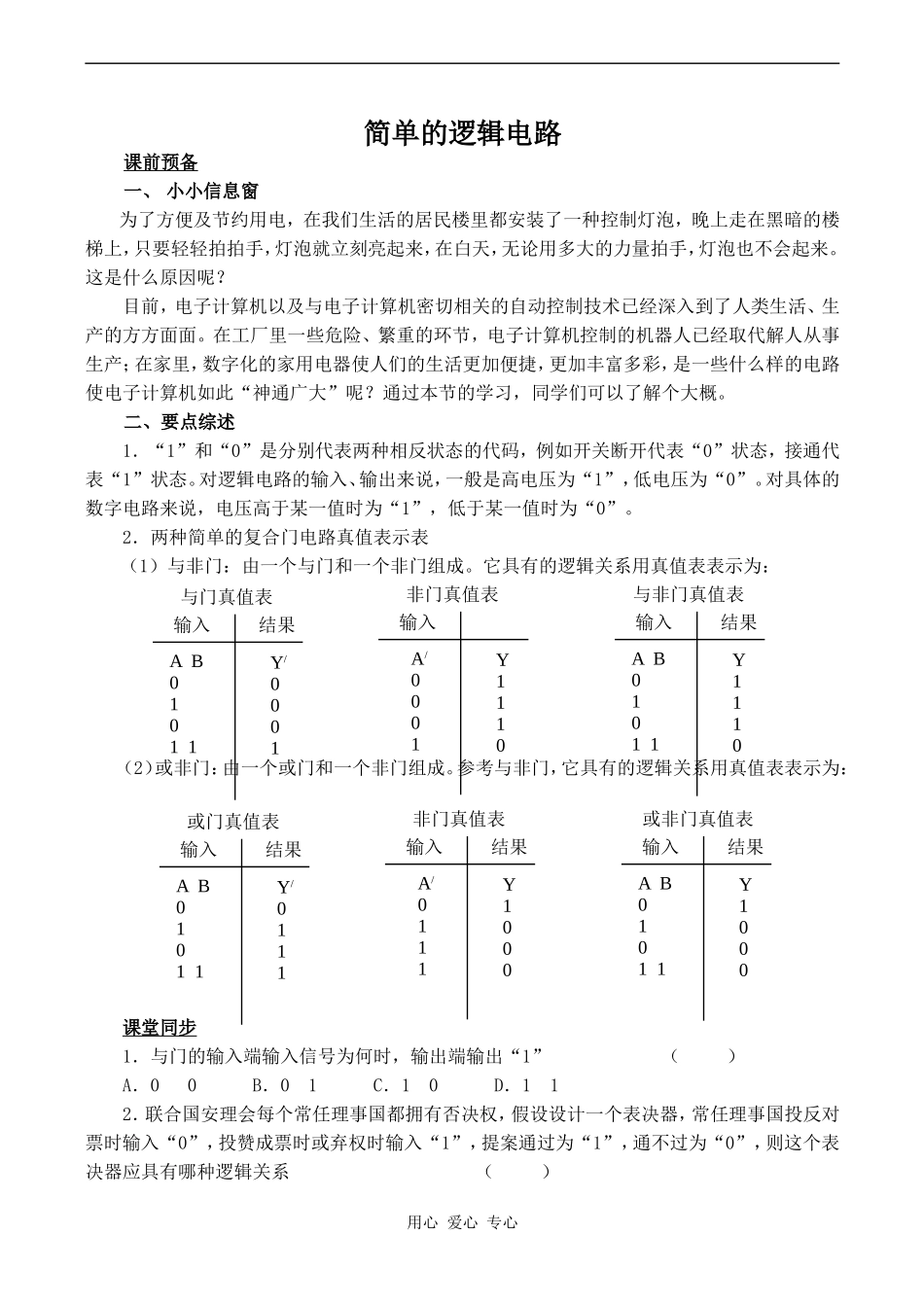

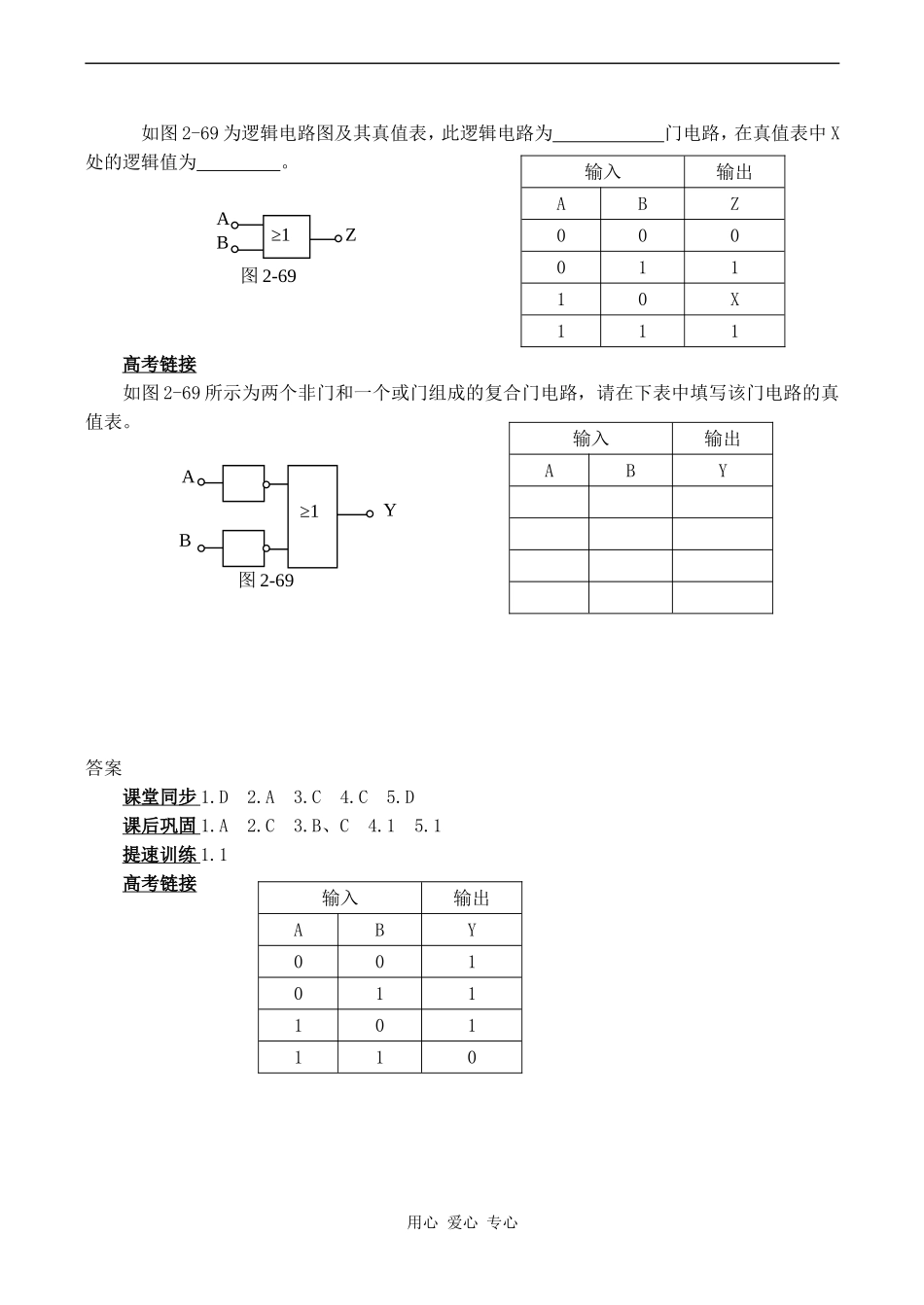

简单的逻辑电路课前预备一、小小信息窗为了方便及节约用电，在我们生活的居民楼里都安装了一种控制灯泡，晚上走在黑暗的楼梯上，只要轻轻拍拍手，灯泡就立刻亮起来，在白天，无论用多大的力量拍手，灯泡也不会起来。这是什么原因呢？目前，电子计算机以及与电子计算机密切相关的自动控制技术已经深入到了人类生活、生产的方方面面。在工厂里一些危险、繁重的环节，电子计算机控制的机器人已经取代解人从事生产；在家里，数字化的家用电器使人们的生活更加便捷，更加丰富多彩，是一些什么样的电路使电子计算机如此“神通广大”呢？通过本节的学习，同学们可以了解个大概。二、要点综述1．“1”和“0”是分别代表两种相反状态的代码，例如开关断开代表“0”状态，接通代表“1”状态。对逻辑电路的输入、输出来说，一般是高电压为“1”，低电压为“0”。对具体的数字电路来说，电压高于某一值时为“1”，低于某一值时为“0”。2．两种简单的复合门电路真值表示表（1）与非门：由一个与门和一个非门组成。它具有的逻辑关系用真值表表示为：（2）或非门：由一个或门和一个非门组成。参考与非门，它具有的逻辑关系用真值表表示为：课堂同步1．与门的输入端输入信号为何时，输出端输出“1”（）A．00B．01C．10D．112．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系（）用心爱心专心与门真值表AB01011结果输入Y/0001非门真值表A/0001输入Y1110与非门真值表AB01011结果输入Y1110或门真值表AB01011结果输入Y/0111非门真值表A/0111结果输入Y1000或非门真值表AB01011结果输入Y1000A．与门B．或门C．非门D．与非门3．数字信号和模拟信号的不同之处是（）A．数字信号在大小上不连续，时间上连续，而模拟信号则相反B．数字信号在大小上连续，时间上不连续，而模拟信号则相反C．数字信号在大小和时间上均不连续，而模拟信号则相反D．数字信号在大小和时间上均连续，而模拟信号则相反4．逻辑电路的信号有两种状态：一是高位状态，用“1”表示；另一种是低电位状态，用“0”表示。关于这里的“1”和“0”下列说法正确的是（）A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电压为大于或等于1V，“0”表示电压一定为0VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源的正极相连，“0”表示该点与电源的负极相连5．如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”（）A．00B．01C．10D．11课后巩固1．如图2-67所示，或门的输入端输入信号为何时，输出端输出“0”（）A．00B．01C．10D．112．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为（）A．“与”门电路B．“非“门电路C．“或”门电路D．上述答案都有可能3．在上题中，若用0表示关灯，1表示开灯，灯亮为1，灯灭为0，则下列逻辑式正确的是（）A．0+1=0B．1+1=1C．0+0=0D．1+0=04．如图2-68是一个三输入端复合门电路，当输入为101时，输出为（填“0”或“1”）。5．与非门可以改装成一个非门，方法为只用一个输入端如A端，而另一个输入端B端输入稳定信号，则为把与非门改装成非门，B端应始终输入（填“0”或“1”）提速训练用心爱心专心＆＆ACBY图2-67＆≥1ACBY图2-68如图2-69为逻辑电路图及其真值表，此逻辑电路为门电路，在真值表中X处的逻辑值为。高考链接如图2-69所示为两个非门和一个或门组成的复合门电路，请在下表中填写该门电路的真值表。答案课堂同步1.D2.A3.C4.C5.D课后巩固1.A2.C3.B、C4.15.1提速训练1.1高考链接用心爱心专心输入输出ABZ00001110X111输入输出ABY输入输出ABY001011101110ZAB≥1图2-69ABY≥1图2-69
