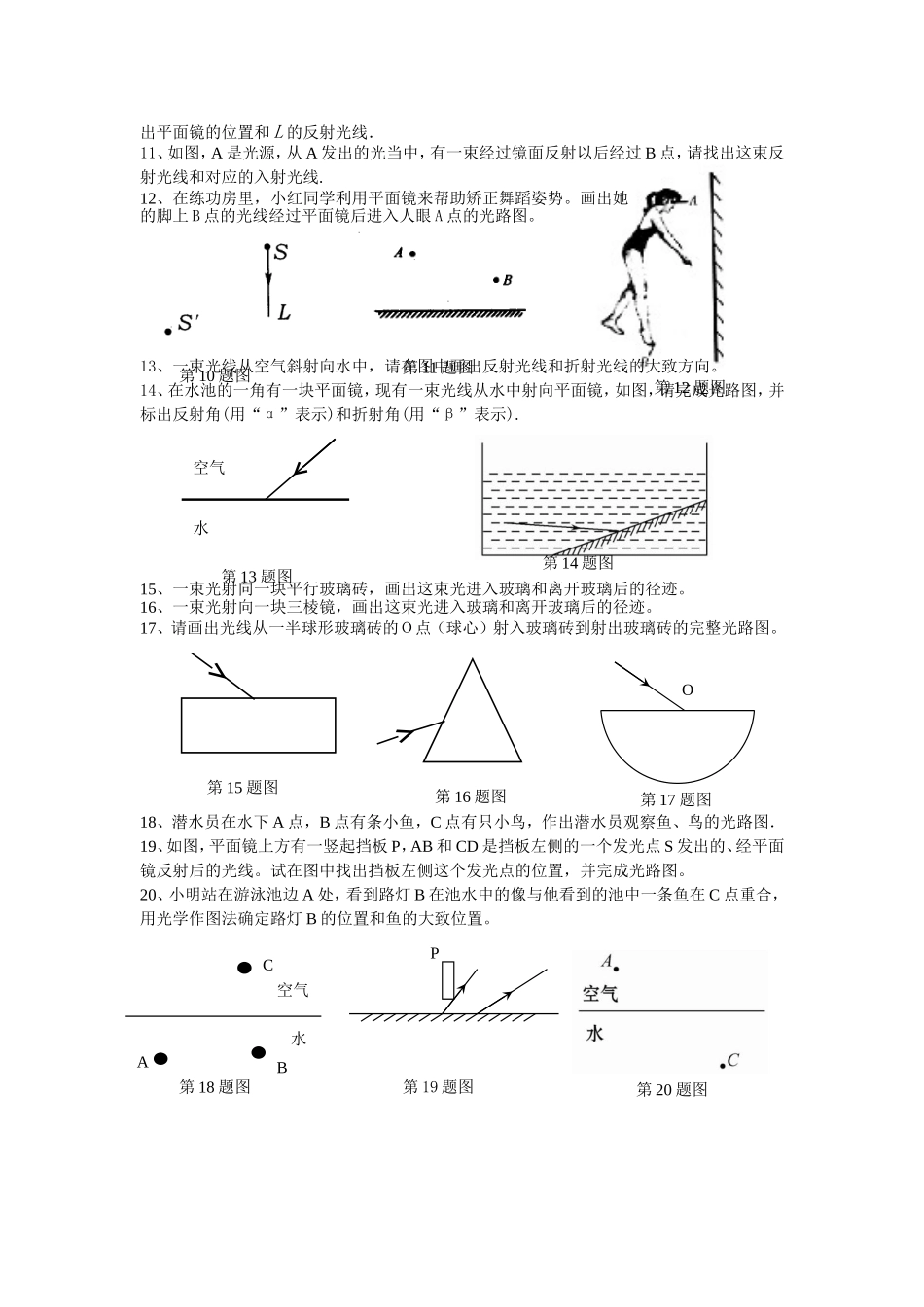

第9题图30°第3题图第6题图30°《光现象》作图训练班级学号姓名1、如左图，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。2、在右图中利用光的直线传播原理画图说明“坐井观天，所见甚微”？（黑点表示青蛙）3、如图，光与镜面成30°角射在平面镜上，试画出反射光线，并标出反射角为多少度。4、如图所示A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图.5、如图，小明通过一反射面看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．请在图中标出光的传播方向，并根据光的反射定律画出反射面的位置．6、要使光线垂直照亮井底，根据光的反射定律画出反射面的位置，求出反射面与水平面的夹角。7、如图，S是光源，SO是光源发出的一条线，画出SO的反射光线．8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像AB。9、图为轿车的俯视示意图。O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。根据平面镜成像规律画出司机眼睛看到C点的光路图。10、如图，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条入射光线．在图中画第4题图第5题图第7题图第2题图BAMN第1题图第8题图AB第10题图第12题图O第17题图出平面镜的位置和L的反射光线．11、如图，A是光源，从A发出的光当中，有一束经过镜面反射以后经过B点，请找出这束反射光线和对应的入射光线.12、在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。13、一束光线从空气斜射向水中，请在图中画出反射光线和折射光线的大致方向。14、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角(用“α”表示)和折射角(用“β”表示).15、一束光射向一块平行玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹。16、一束光射向一块三棱镜，画出这束光进入玻璃和离开玻璃后的径迹。17、请画出光线从一半球形玻璃砖的Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。18、潜水员在水下A点，B点有条小鱼，C点有只小鸟，作出潜水员观察鱼、鸟的光路图．19、如图，平面镜上方有一竖起挡板P，AB和CD是挡板左侧的一个发光点S发出的、经平面镜反射后的光线。试在图中找出挡板左侧这个发光点的位置，并完成光路图。20、小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。第14题图第11题图第19题图P第15题图第16题图第13题图空气水B第20题图第18题图A水空气C
