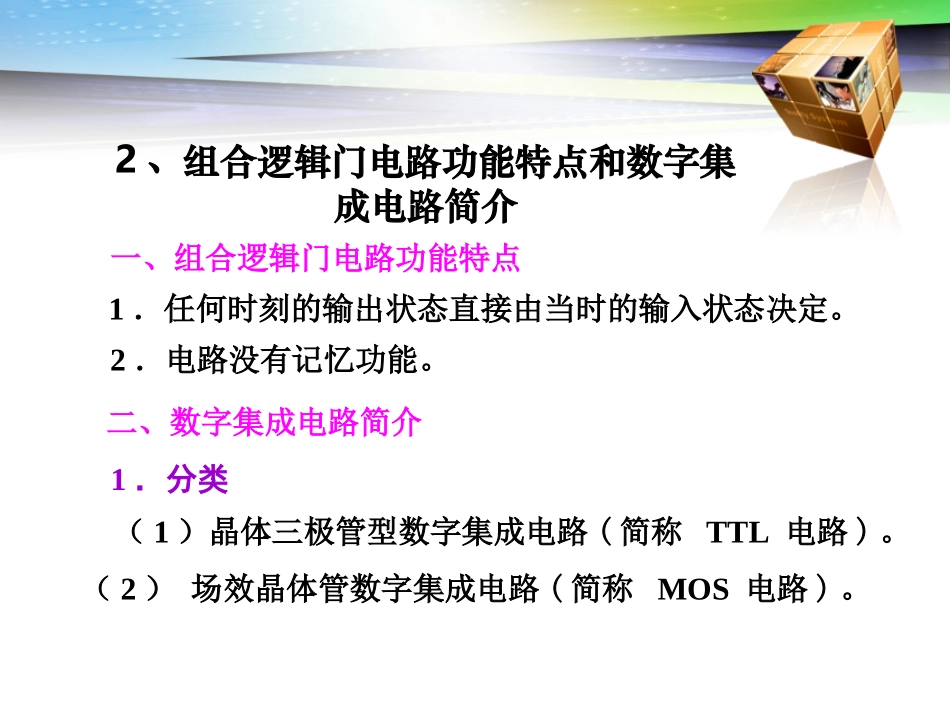

组合逻辑门电路(二)晏玉华2、组合逻辑门电路功能特点和数字集成电路简介一、组合逻辑门电路功能特点1．任何时刻的输出状态直接由当时的输入状态决定。2．电路没有记忆功能。二、数字集成电路简介1．分类（1）晶体三极管型数字集成电路(简称TTL电路)。（2）场效晶体管数字集成电路(简称MOS电路)。2．主要产品系列数字集成电路的主要产品系列C000CC4000CT54／74HCCT54／74HCT互补场效晶体管型高速CMOS与TTL兼容的高速CMOSCMOSHCOMSHCMOSTMOSTTLHTTLSTTLLSTTLALSTTL子系列基本型中速TTL高速TTL超高速TTL低功耗TTL先进低功耗TTL名称CT54／74CT54／74HCT54／74SCT54／74LSCT54／74ALS国际型号T1000T2000T3000T4000部标型号TTL系列3．数字集成电路外形举例数字集成电路目前大量采用双列直插式外形封装。管脚的编号判读方法：把标志(凹口)置于左方，逆时针自下而上依次读出外引线编号。数字集成电路主要参数有：①输出高电平VOH和输出低电平VOL。②输入高电平VIH和输入低电平VIL，有时把这两个值的中间值称为输入的阈值电压VIT。③输出高电平电流IOH和输出低电平电流IOL。④传输延时tPHL和tPLH，它们的平均值称为平均传输延迟时间tpd。⑤扇出系数N：与非门输出端能驱动同类门的数目。[例12.4.1]已知某逻辑电路的输入、输出相应波形如图所示，试写出它的真值表和逻辑函数式。ABY011000111000逻辑函数式：BAY解：由波形对应关系，列出真值表为
