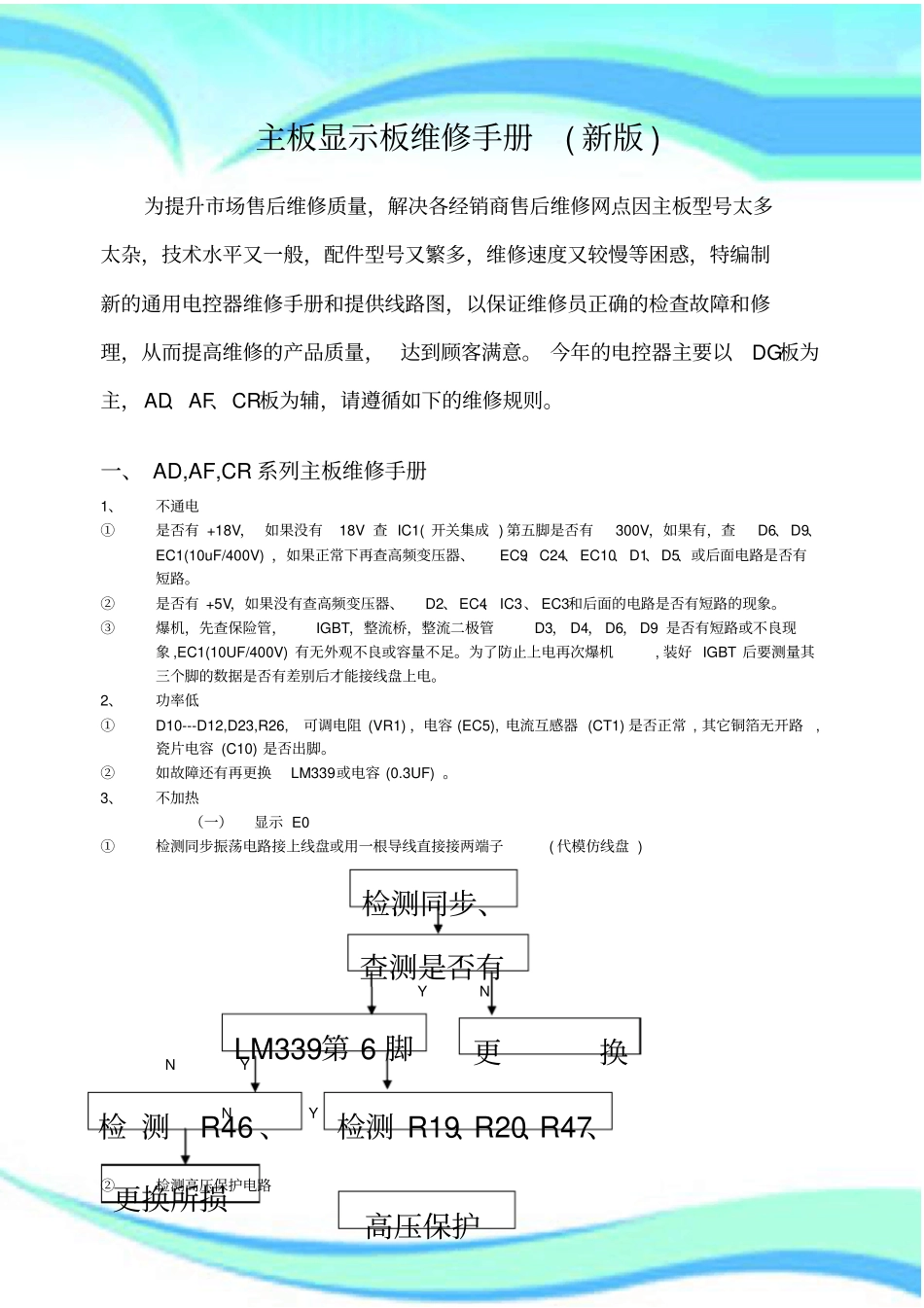

万家乐电磁炉新维修手册.doc2————————————————————————————————作者：————————————————————————————————日期：主板显示板维修手册(新版)为提升市场售后维修质量，解决各经销商售后维修网点因主板型号太多太杂，技术水平又一般，配件型号又繁多，维修速度又较慢等困惑，特编制新的通用电控器维修手册和提供线路图，以保证维修员正确的检查故障和修理，从而提高维修的产品质量，达到顾客满意。今年的电控器主要以DG板为主，AD、AF、CR板为辅，请遵循如下的维修规则。一、AD,AF,CR系列主板维修手册1、不通电①是否有+18V，如果没有18V查IC1(开关集成)第五脚是否有300V，如果有，查D6、D9、EC1(10uF/400V)，如果正常下再查高频变压器、EC9、C24、EC10、D1、D5、或后面电路是否有短路。②是否有+5V，如果没有查高频变压器、D2、EC4、IC3、EC3和后面的电路是否有短路的现象。③爆机，先查保险管，IGBT，整流桥，整流二极管D3，D4，D6，D9是否有短路或不良现象,EC1(10UF/400V)有无外观不良或容量不足。为了防止上电再次爆机,装好IGBT后要测量其三个脚的数据是否有差别后才能接线盘上电。2、功率低①D10---D12,D23,R26,可调电阻(VR1)，电容(EC5),电流互感器(CT1)是否正常,其它铜箔无开路,瓷片电容(C10)是否出脚。②如故障还有再更换LM339或电容(0.3UF)。3、不加热（一）显示E0①检测同步振荡电路接上线盘或用一根导线直接接两端子(代模仿线盘)YNNYNY②检测高压保护电路检测同步、LM339第6脚检测R46、检测R19、R20、R47、更换所损高压保护更换查测是否有佛山市顺德区佰朗电器有限公司新编维修手册共6页第2页NYNYNNY③检测驱动电路YN8脚9脚YNYN（二）不显示E0①在我司2006年新生产的显示控制板中没有设计到E0的显示，所以未显示E0同显示E0的检测方法一样。4、间歇加热①检测互感器是否正常。②检测VR1、R33、D10-D13、R60是否正常③检测同步振荡电路和驱动电路（同E0的检测方法）。检测LM339第2脚电压检测LM339第5检测电阻R19、R20、检测R21、LM339更换所坏更换所坏检测R22上是检测驱动电路检测LM339第14脚电压检测Q3、Q4、Q5、检测LM339第8、5VAD：0.6V，AF、CR：2.9VLM339检测LM339检测佛山市顺德区佰朗电器有限公司新编维修手册共6页第3页④将R18(330K)改到J17这里来或更换C11(0.3UF)、C6（5UF）。5、显示E2①检测无刷电机是否运转正常。②检测进出风口是否堵塞。③检测18V供电是否正常。④检测RT201（IGBT下的热敏电阻）、R4、R4、Q7、D7等元器件是否正常。⑤如前四项都正常，再检查芯片是否正常。6、显示E4①检测市电压是否正常。②检测D3、D4、D8、R9、R10、EC4、IC3（78L05）输出不能低于4。5V否则IC3坏、D2等元器件是否正常。③如前两项都正常，再检查芯片是否正常。7、显示E7①检测炉面热敏电阻是否开路、短路和变质。②检测R5是否正常。③如前两项都正常，再检查芯片是否正常。8、显示E8①检测RT201是否开路或短路。②检测铜铂是否开路③检测R5是否正常。④如前三项是否正常，再检测芯片是否正常。9、电压对照表在接上线盘下AF、CR系列主控板电压对照表在接上线盘下AD系列主控板电压对照表脚位1234567891011121314脚位1234567891011121314电压V52.93181.34.13.13.452.90.461.85050佛山市顺德区佰朗电器有限公司新编维修手册共6页第4页电压V51.5181.254.144.3250.60.41.85050.25二、DG主板维修手册根据目前市场反馈信息,DG主控板分板所存在的问题有如下几点:1、不通电检查：确定显示板完好，主要查电源部分工位号如R101，R104，Q101，Q102，D3，Z1是否有烧。2、不加热（确定显示板完好）（一）显示E0①R37，R38开路（270K）。②LM339（比较器）坏，（具体电压值如下表）。③瓷片电容C6坏。LM339各脚对应的电压值表明细。LM339电压值LM339电压值1脚0.138脚02脚3.09脚4.353脚5.010脚3.24脚0.4511脚0.115脚1.812脚06脚5.513脚0.117脚0.5614脚1.8（二）不出现代码①R6，R37开路（270K）②大电容和线圈脱焊③C0（5UF）或C0（27UF）电容坏3、炸机①炸IGBT，保险管，大电容（0.27UF,0.3UF）坏,电路板进水或者短路。②炸整...
