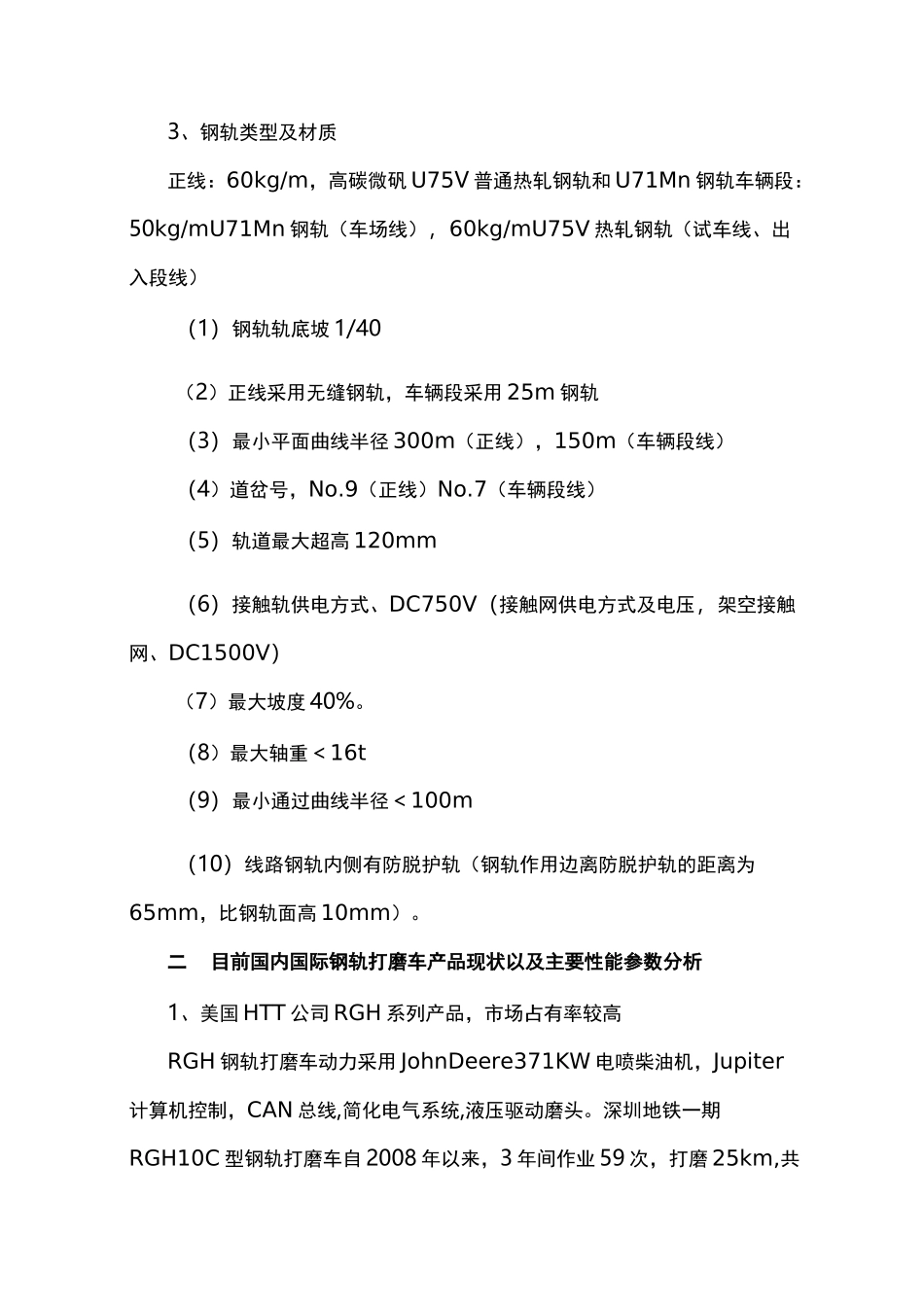

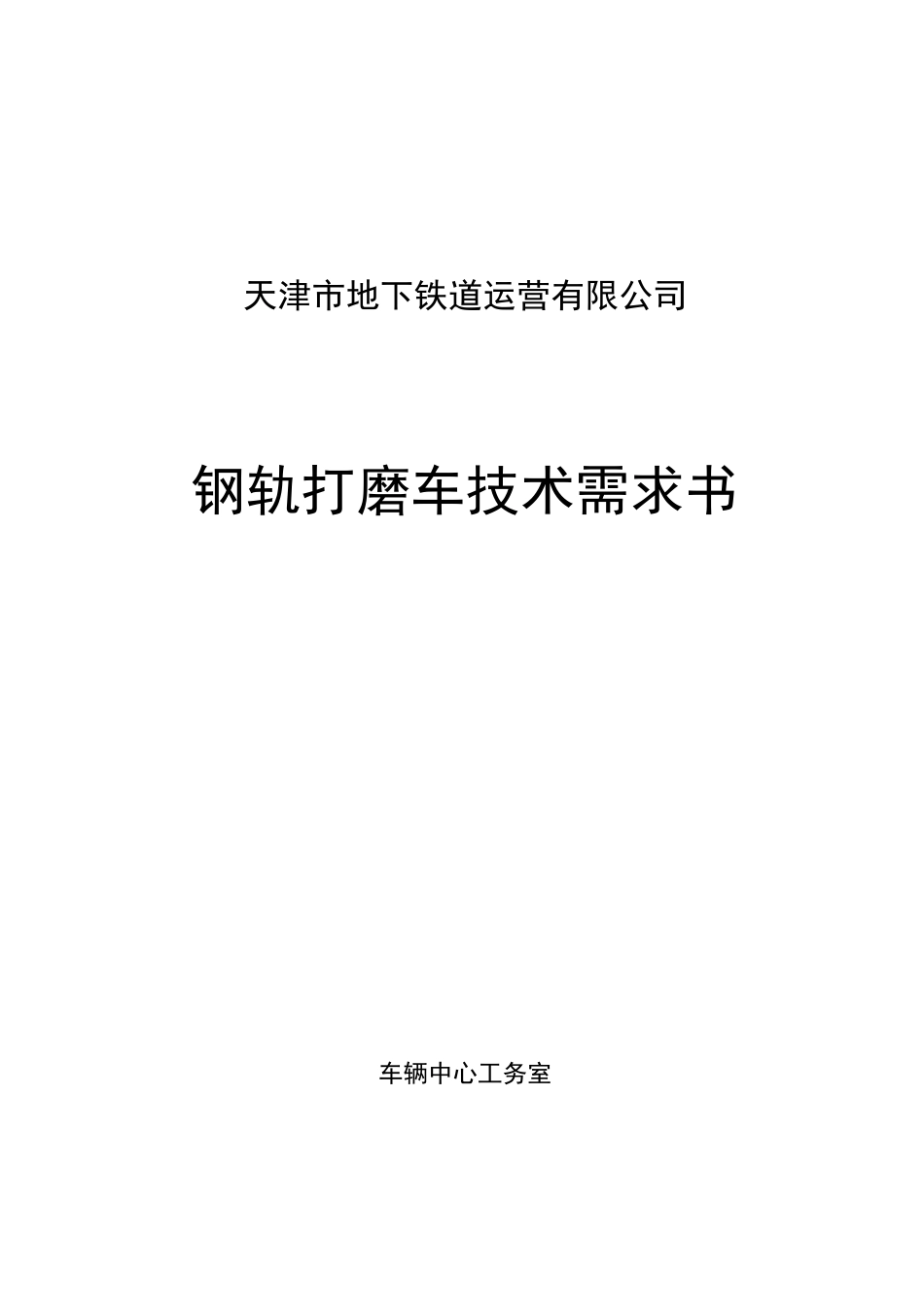

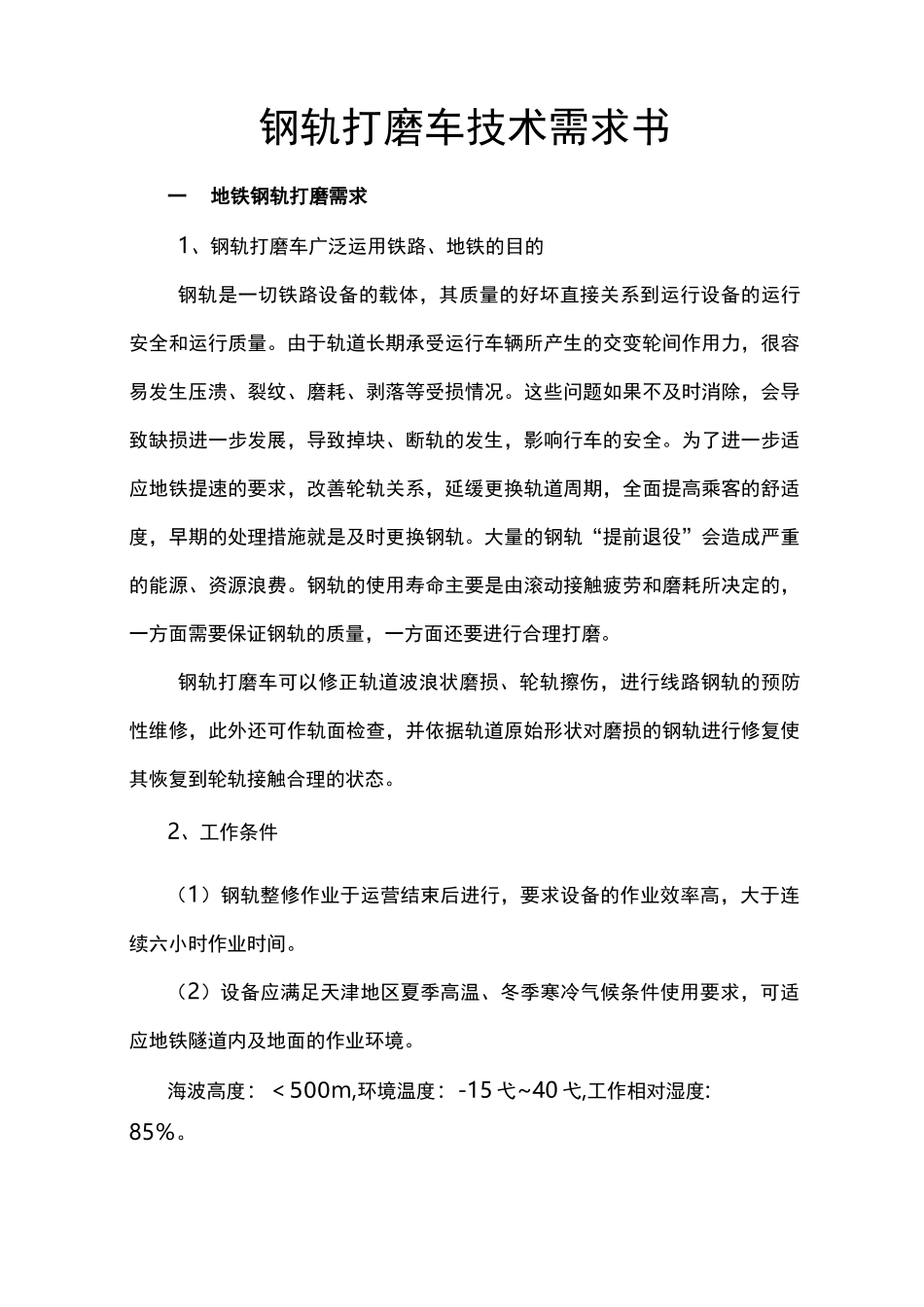

天津市地下铁道运营有限公司钢轨打磨车技术需求书车辆中心工务室钢轨打磨车技术需求书一地铁钢轨打磨需求1、钢轨打磨车广泛运用铁路、地铁的目的钢轨是一切铁路设备的载体,其质量的好坏直接关系到运行设备的运行安全和运行质量。由于轨道长期承受运行车辆所产生的交变轮间作用力,很容易发生压溃、裂纹、磨耗、剥落等受损情况。这些问题如果不及时消除,会导致缺损进一步发展,导致掉块、断轨的发生,影响行车的安全。为了进一步适应地铁提速的要求,改善轮轨关系,延缓更换轨道周期,全面提高乘客的舒适度,早期的处理措施就是及时更换钢轨。大量的钢轨“提前退役”会造成严重的能源、资源浪费。钢轨的使用寿命主要是由滚动接触疲劳和磨耗所决定的,一方面需要保证钢轨的质量,一方面还要进行合理打磨。钢轨打磨车可以修正轨道波浪状磨损、轮轨擦伤,进行线路钢轨的预防性维修,此外还可作轨面检查,并依据轨道原始形状对磨损的钢轨进行修复使其恢复到轮轨接触合理的状态。2、工作条件(1)钢轨整修作业于运营结束后进行,要求设备的作业效率高,大于连续六小时作业时间。(2)设备应满足天津地区夏季高温、冬季寒冷气候条件使用要求,可适应地铁隧道内及地面的作业环境。海波高度:<500m,环境温度:-15弋~40弋,工作相对湿度:85%。3、钢轨类型及材质正线:60kg/m,高碳微矾U75V普通热轧钢轨和U71Mn钢轨车辆段:50kg/mU71Mn钢轨(车场线),60kg/mU75V热轧钢轨(试车线、出入段线)(1)钢轨轨底坡1/40(2)正线采用无缝钢轨,车辆段采用25m钢轨(3)最小平面曲线半径300m(正线),150m(车辆段线)(4)道岔号,No.9(正线)No.7(车辆段线)(5)轨道最大超高120mm(6)接触轨供电方式、DC750V(接触网供电方式及电压,架空接触网、DC1500V)(7)最大坡度40%。(8)最大轴重<16t(9)最小通过曲线半径<100m(10)线路钢轨内侧有防脱护轨(钢轨作用边离防脱护轨的距离为65mm,比钢轨面高10mm)。二目前国内国际钢轨打磨车产品现状以及主要性能参数分析1、美国HTT公司RGH系列产品,市场占有率较高RGH钢轨打磨车动力采用JohnDeere371KW电喷柴油机,Jupiter计算机控制,CAN总线,简化电气系统,液压驱动磨头。深圳地铁一期RGH10C型钢轨打磨车自2008年以来,3年间作业59次,打磨25km,共发生各类故障41次,其中引起正线救援的故障3次;香港地铁HTT公司磨轨车已燃烧报废一台,剩余一台在使用较少的情况下,故障频繁,2010年间共发生13次故障。安全性能差,功能不完善,打磨效率低,维修养护困难。主要问题:机车自身未提供打磨小车机械式提升装置,走行控制系统和打磨系统集成控制,控制系统故障时无法动车,动力售后维修困难,液压打磨驱动漏油等问题。2、瑞士Speno公司RR16M系列钢轨打磨机车瑞士Speno公司RR16M系列钢轨打磨机车:该车采用卡特彼勒522KW发动机,电动磨头打磨方式,PLC控制、HMI人机操作、标准电气系统,两节8磨头车加动力车编组方式。以香港地铁使用的Speno公司钢轨打磨车为例,主要有以下特点:①工作效率高、故障率低,平均每周可工作4-5次,每次可不间断连续打磨钢轨3小时以上。②安全可靠,使用至今9年至今该系列产品未曾出现安全事故和救援事件。③维护保养成本低,Speno公司钢轨打磨车与HTT钢轨打磨车在同等的使用条件下,Speno公司钢轨打磨车每年的维护保养成本约20万港币左右而HTT钢轨打磨车的维护保养成本高达200万港币。该车采购成本较高,约为其他品牌1.5倍。3、美国Loram公司LRG23系列LRG23系列钢轨打磨车:该车采用康明斯500KW发动机,电动磨头打磨方式,PLC控制、HMI人机操作、标准电气系统,两节八磨头车加动力车编组方式。近几年陆续在南京地铁、西安地铁、北京京港等地铁投入使用。据了解南京地铁和北京京港地铁使用频率大,打磨效果良好。4、北京二七轨道交通装备有限责任公司,与Speno公司合作生产Gmc96系列(适用于大铁路),襄樊金鹰重工、宝鸡株洲时代与HTT公司合作,生产48磨头国铁钢轨打磨车,主要是组装。地铁钢轨打磨车,国内厂家均无业绩,北京二七公司已完成16磨头地铁钢轨打磨车设计,处于起步阶段。三技术规格书概要1、动力系统,...
