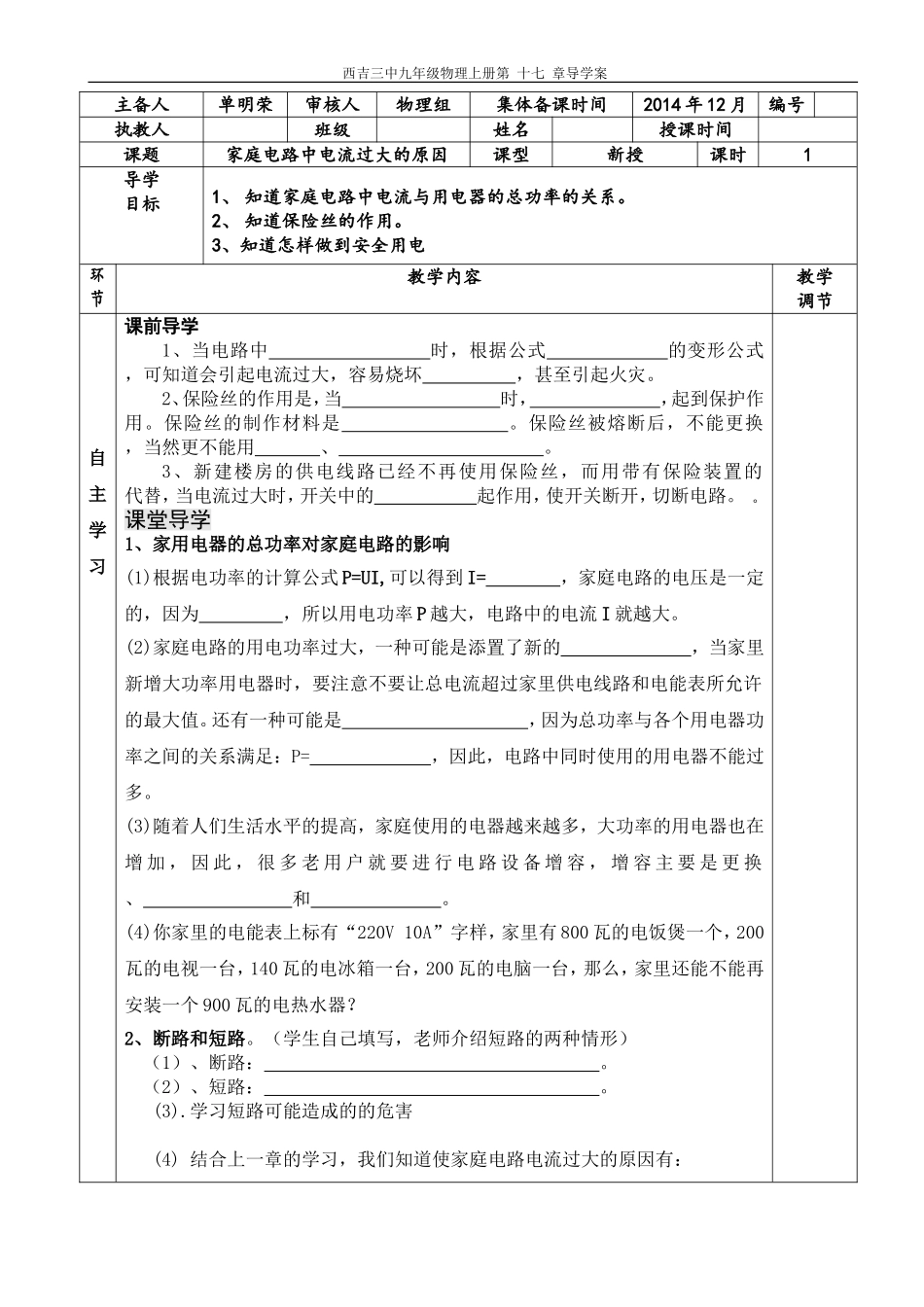

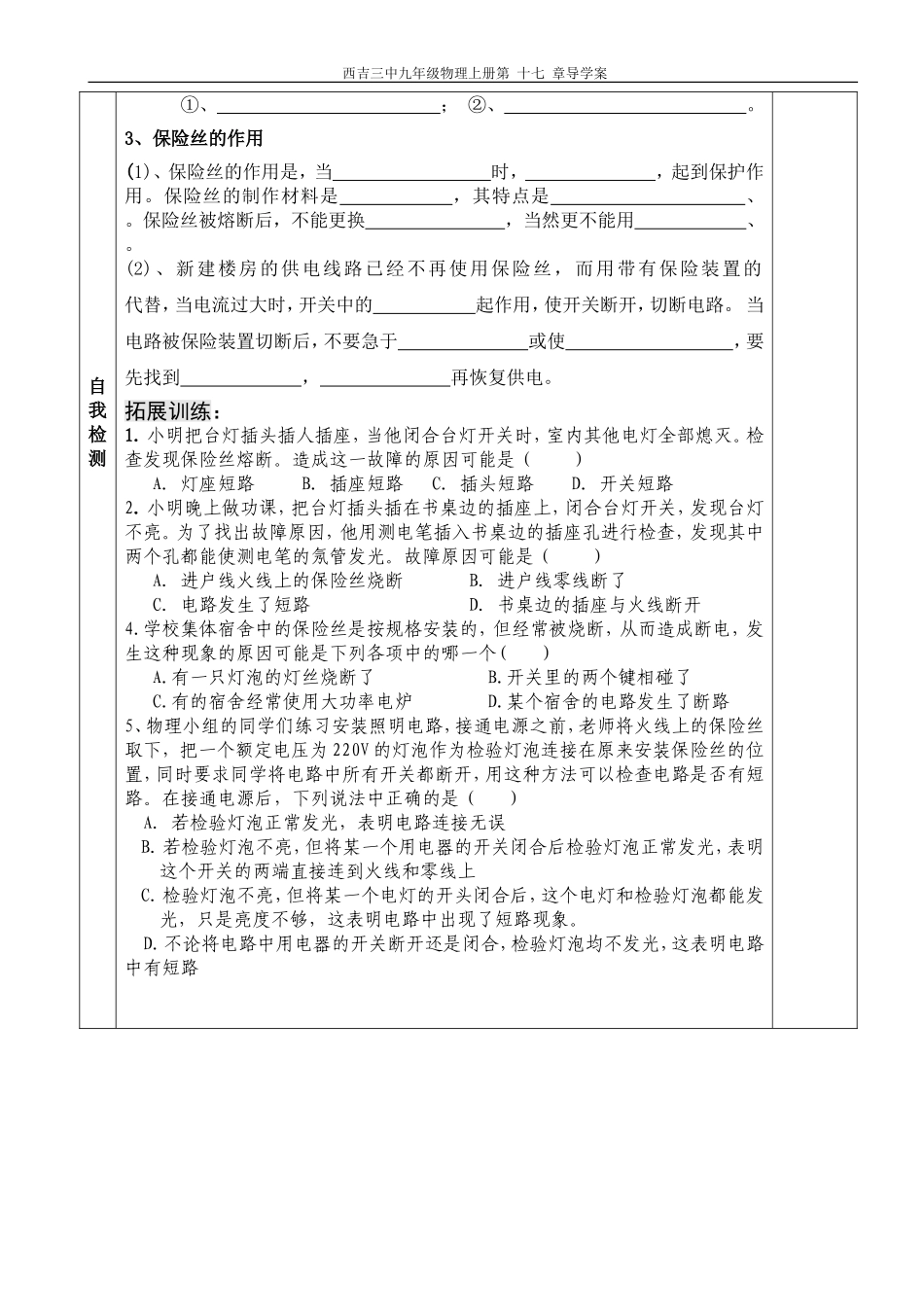

西吉三中九年级物理上册第十七章导学案主备人单明荣审核人物理组集体备课时间2014年12月编号执教人班级姓名授课时间课题家庭电路中电流过大的原因课型新授课时1导学目标1、知道家庭电路中电流与用电器的总功率的关系。2、知道保险丝的作用。3、知道怎样做到安全用电环节教学内容教学调节自主学习课前导学1、当电路中时，根据公式的变形公式，可知道会引起电流过大，容易烧坏，甚至引起火灾。2、保险丝的作用是，当时，，起到保护作用。保险丝的制作材料是。保险丝被熔断后，不能更换，当然更不能用、。3、新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的代替，当电流过大时，开关中的起作用，使开关断开，切断电路。。课堂导学1、家用电器的总功率对家庭电路的影响(1)根据电功率的计算公式P=UI,可以得到I=，家庭电路的电压是一定的，因为，所以用电功率P越大，电路中的电流I就越大。(2)家庭电路的用电功率过大，一种可能是添置了新的，当家里新增大功率用电器时，要注意不要让总电流超过家里供电线路和电能表所允许的最大值。还有一种可能是，因为总功率与各个用电器功率之间的关系满足：P=，因此，电路中同时使用的用电器不能过多。(3)随着人们生活水平的提高，家庭使用的电器越来越多，大功率的用电器也在增加，因此，很多老用户就要进行电路设备增容，增容主要是更换、和。(4)你家里的电能表上标有“220V10A”字样，家里有800瓦的电饭煲一个，200瓦的电视一台，140瓦的电冰箱一台，200瓦的电脑一台，那么，家里还能不能再安装一个900瓦的电热水器？2、断路和短路。（学生自己填写，老师介绍短路的两种情形）（1）、断路：。（2）、短路：。(3).学习短路可能造成的的危害(4)结合上一章的学习，我们知道使家庭电路电流过大的原因有：西吉三中九年级物理上册第十七章导学案自我检测①、；②、。3、保险丝的作用(1)、保险丝的作用是，当时，，起到保护作用。保险丝的制作材料是，其特点是、。保险丝被熔断后，不能更换，当然更不能用、。(2)、新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的代替，当电流过大时，开关中的起作用，使开关断开，切断电路。当电路被保险装置切断后，不要急于或使，要先找到，再恢复供电。拓展训练：1．小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（）A．灯座短路B．插座短路C．插头短路D．开关短路2．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。故障原因可能是（）A．进户线火线上的保险丝烧断B．进户线零线断了C．电路发生了短路D．书桌边的插座与火线断开4.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个()A.有一只灯泡的灯丝烧断了B.开关里的两个键相碰了C.有的宿舍经常使用大功率电炉D.某个宿舍的电路发生了断路5、物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开，用这种方法可以检查电路是否有短路。在接通电源后，下列说法中正确的是（）A．若检验灯泡正常发光，表明电路连接无误B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到火线和零线上C．检验灯泡不亮，但将某一个电灯的开头闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象。D．不论将电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路
