三线窑耐火材料检修施工技术方案VIP专享VIP免费

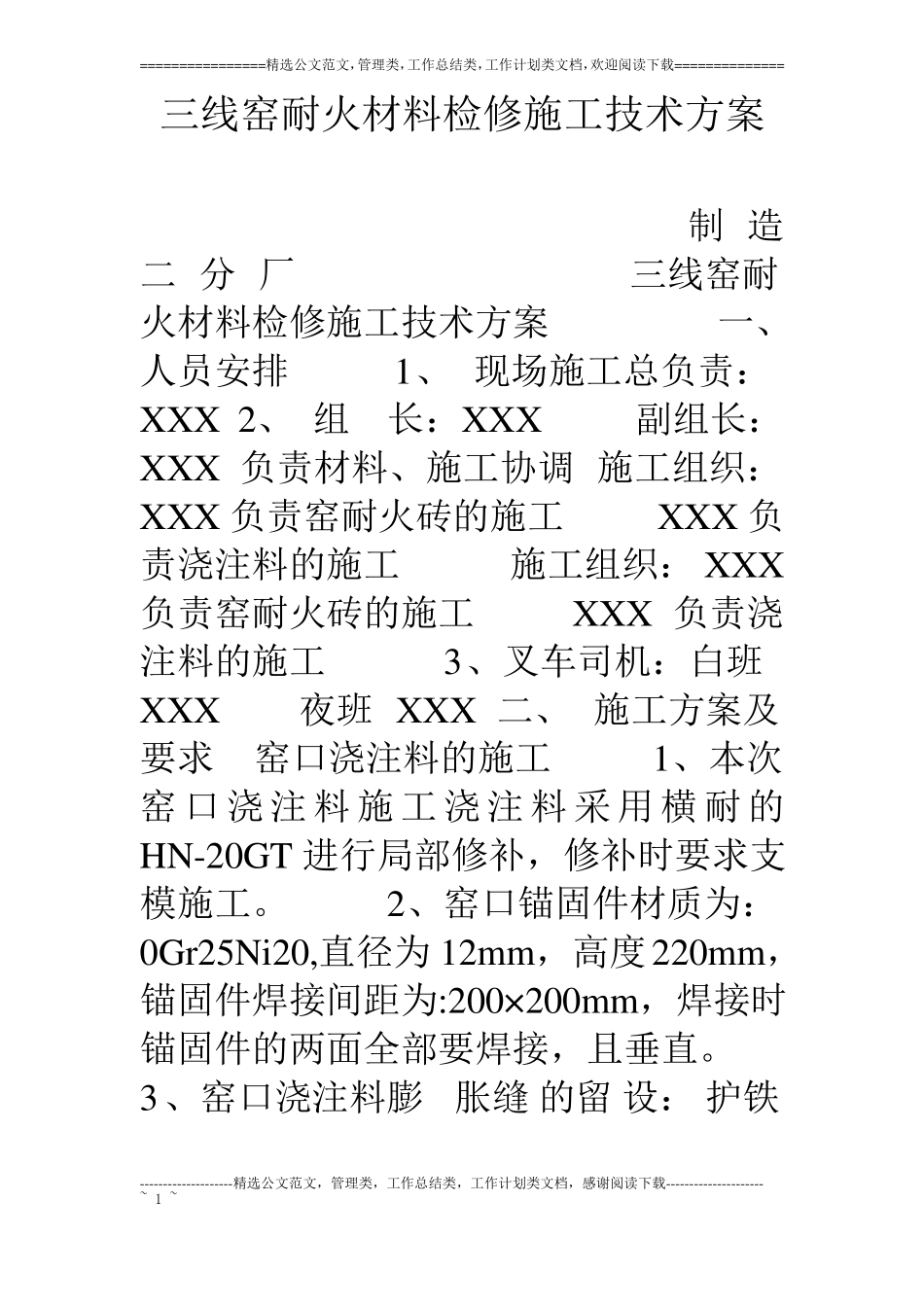

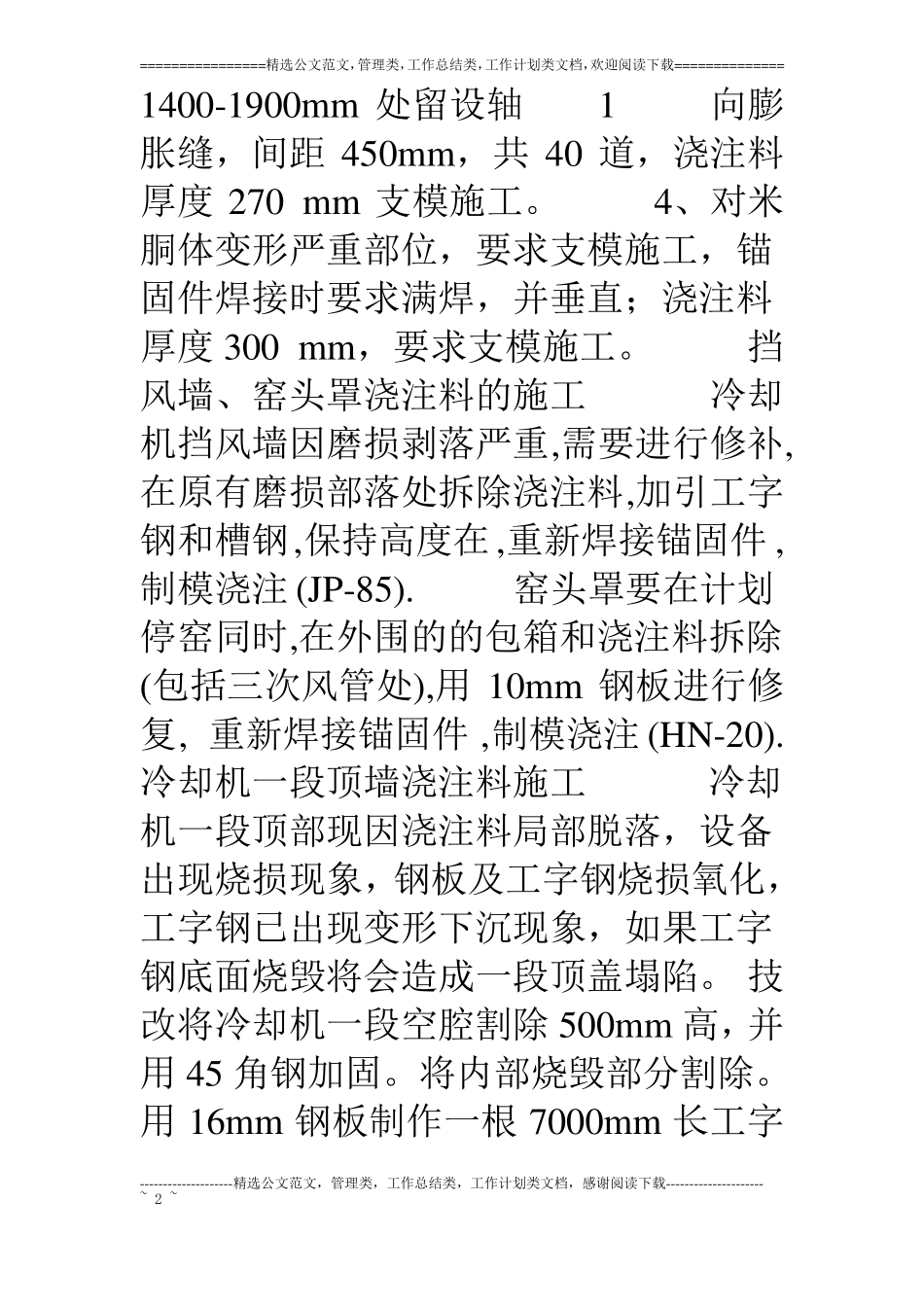

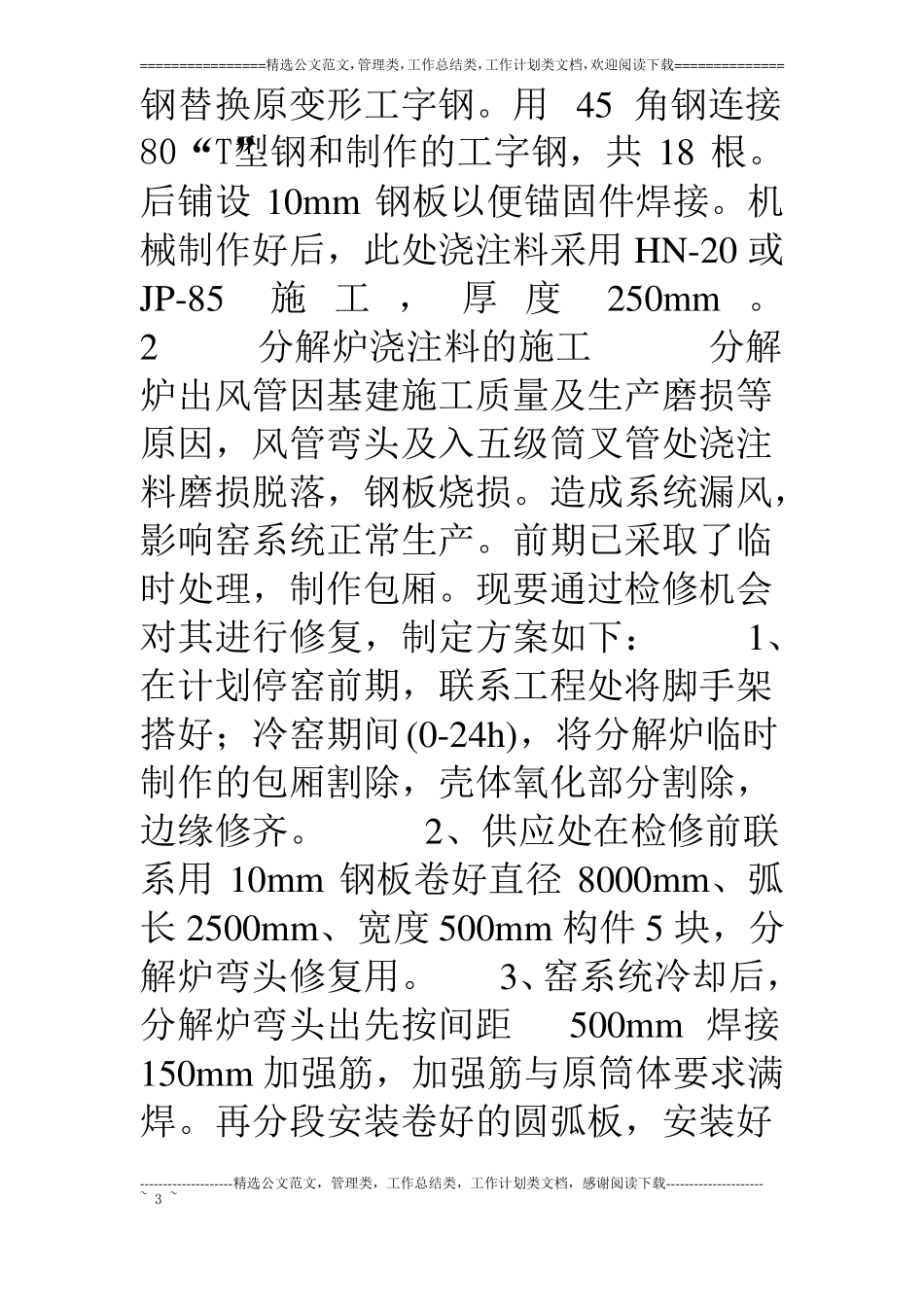

================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============三线窑耐火材料检修施工技术方案制造二分厂三线窑耐火材料检修施工技术方案一、人员安排1、现场施工总负责：XXX2、组长：XXX副组长：XXX负责材料、施工协调施工组织：XXX负责窑耐火砖的施工XXX负责浇注料的施工施工组织：XXX负责窑耐火砖的施工XXX负责浇注料的施工3、叉车司机：白班XXX夜班XXX二、施工方案及要求窑口浇注料的施工1、本次窑口浇注料施工浇注料采用横耐的HN-20GT进行局部修补，修补时要求支模施工。2、窑口锚固件材质为：0Gr25Ni20,直径为12mm，高度220mm，锚固件焊接间距为:200×200mm，焊接时锚固件的两面全部要焊接，且垂直。3、窑口浇注料膨胀缝的留设：护铁--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~1~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============1400-1900mm处留设轴1向膨胀缝，间距450mm，共40道，浇注料厚度270mm支模施工。4、对米胴体变形严重部位，要求支模施工，锚固件焊接时要求满焊，并垂直；浇注料厚度300mm，要求支模施工。挡风墙、窑头罩浇注料的施工冷却机挡风墙因磨损剥落严重,需要进行修补,在原有磨损部落处拆除浇注料,加引工字钢和槽钢,保持高度在,重新焊接锚固件,制模浇注(JP-85).窑头罩要在计划停窑同时,在外围的的包箱和浇注料拆除(包括三次风管处),用10mm钢板进行修复,重新焊接锚固件,制模浇注(HN-20).冷却机一段顶墙浇注料施工冷却机一段顶部现因浇注料局部脱落，设备出现烧损现象，钢板及工字钢烧损氧化，工字钢已出现变形下沉现象，如果工字钢底面烧毁将会造成一段顶盖塌陷。技改将冷却机一段空腔割除500mm高，并用45角钢加固。将内部烧毁部分割除。用16mm钢板制作一根7000mm长工字--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~2~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============钢替换原变形工字钢。用45角钢连接80“T”型钢和制作的工字钢，共18根。后铺设10mm钢板以便锚固件焊接。机械制作好后，此处浇注料采用HN-20或JP-85施工，厚度250mm。2分解炉浇注料的施工分解炉出风管因基建施工质量及生产磨损等原因，风管弯头及入五级筒叉管处浇注料磨损脱落，钢板烧损。造成系统漏风，影响窑系统正常生产。前期已采取了临时处理，制作包厢。现要通过检修机会对其进行修复，制定方案如下：1、在计划停窑前期，联系工程处将脚手架搭好；冷窑期间(0-24h)，将分解炉临时制作的包厢割除，壳体氧化部分割除，边缘修齐。2、供应处在检修前联系用10mm钢板卷好直径8000mm、弧长2500mm、宽度500mm构件5块，分解炉弯头修复用。3、窑系统冷却后，分解炉弯头出先按间距500mm焊接150mm加强筋，加强筋与原筒体要求满焊。再分段安装卷好的圆弧板，安装好--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~3~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============后轴向用加强筋加固间距500mm。4、分解炉弯头壳体修复后，海螺建安焊接φ14mm、高度220mm锚固件，间距200×200mm，浇注料采用G-16K施工。5、分解炉叉管烧损部分割除延风管壳体轴向焊接16mm加强筋，间距500mm，再将10mm钢板割成500×500mm安装后，径向用16mm加强筋加固。每块钢板上缘开一150×200mm孔，浇注料施工灌浆用。6、叉管处浇注料施工：采用φ14mm高度200mm锚固件，锚固件间距200×200mm，浇注料厚度250mm，G-16K浇注料3施工。耐火砖的施工1、窑内砖共计划更换，共8段：采用KR-63，55-56m采用AG-85，56-70m采用YRS-70,36处检查处理。2、窑口砖砌筑时，第一环砖前后增设一道5mm厚的纤维棉，第三环砖环向增设一道5mm厚的纤维棉，后每间隔2环增设一道5mm厚的纤维棉，控制每环环缝小于2mm，环向要砌紧。3、55-70m，砌筑时要求每--------------------精...
