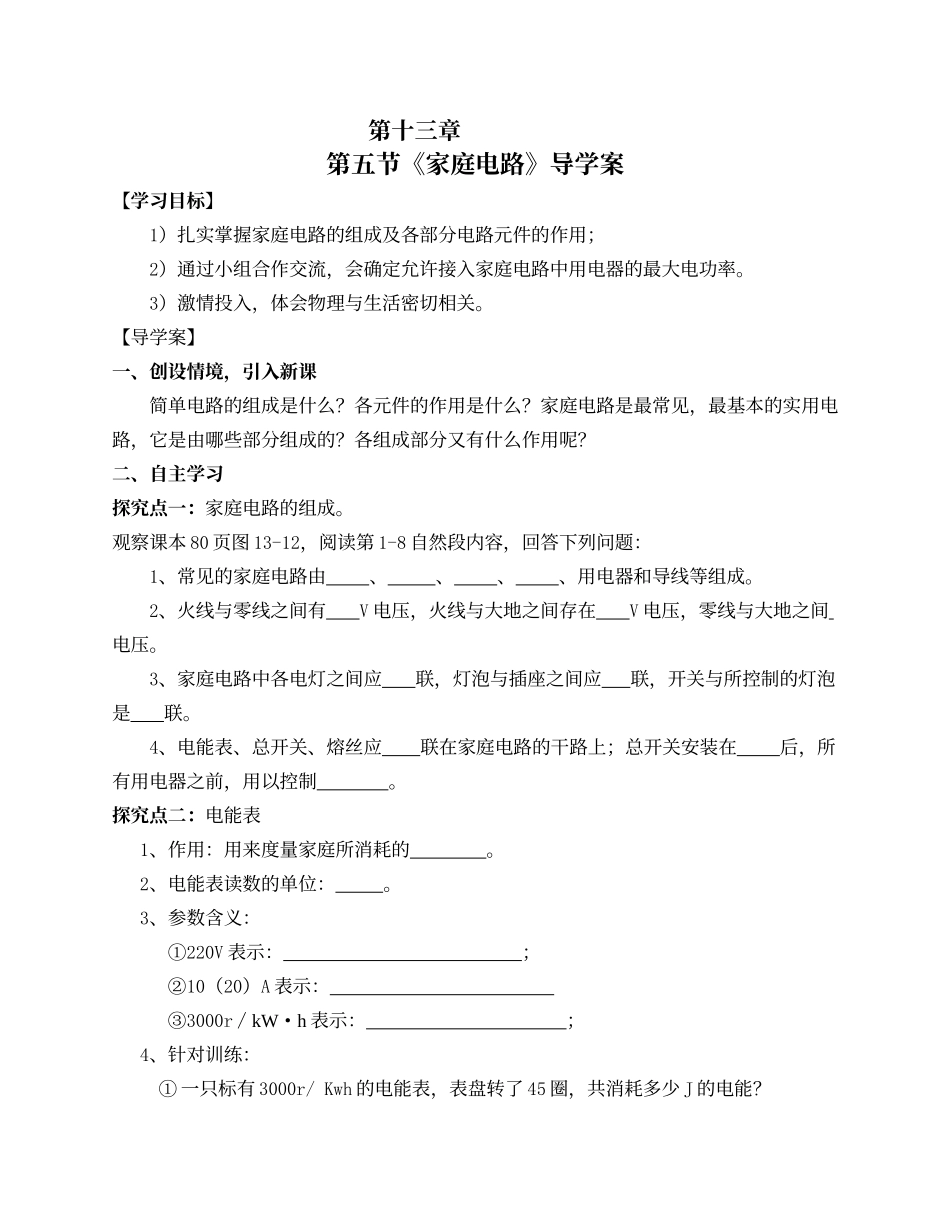

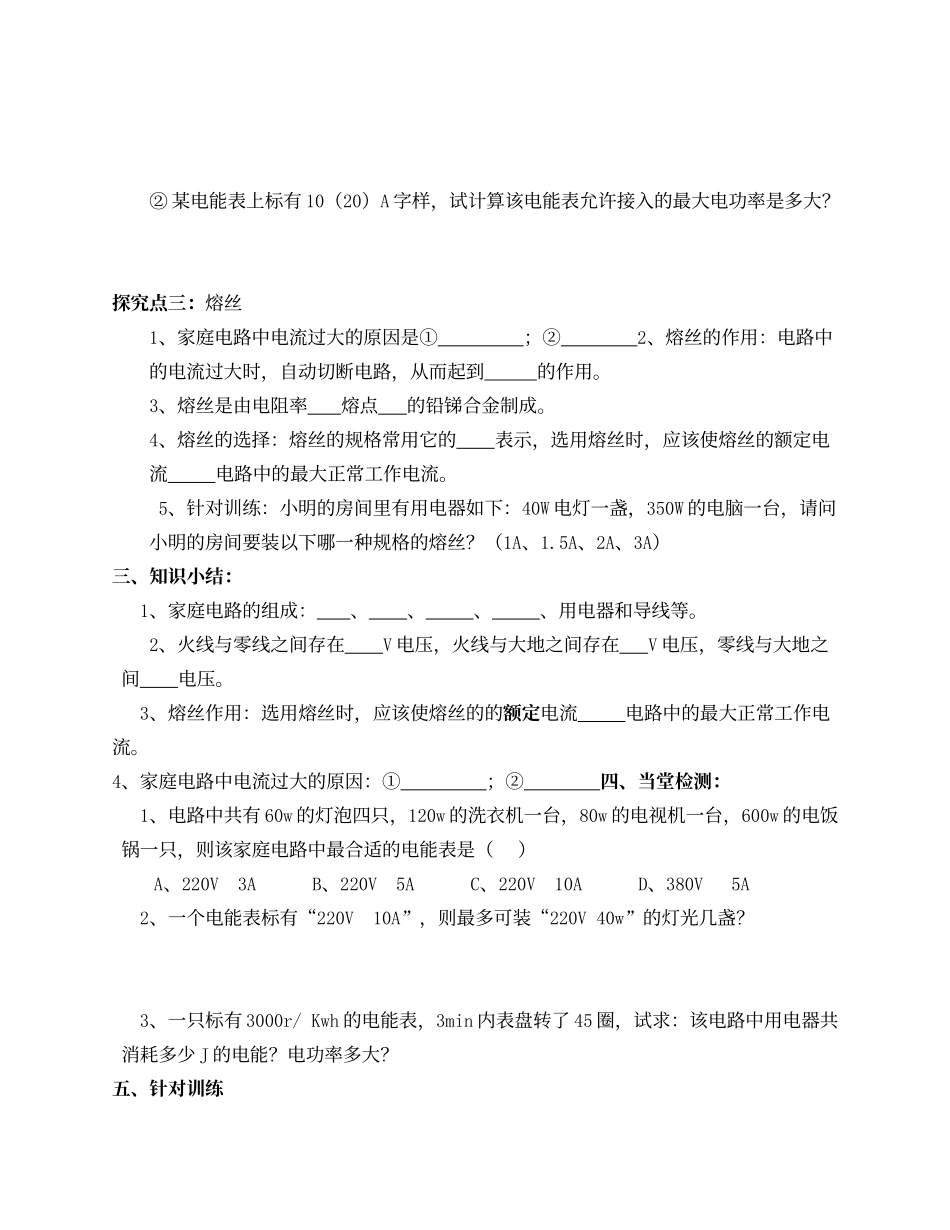

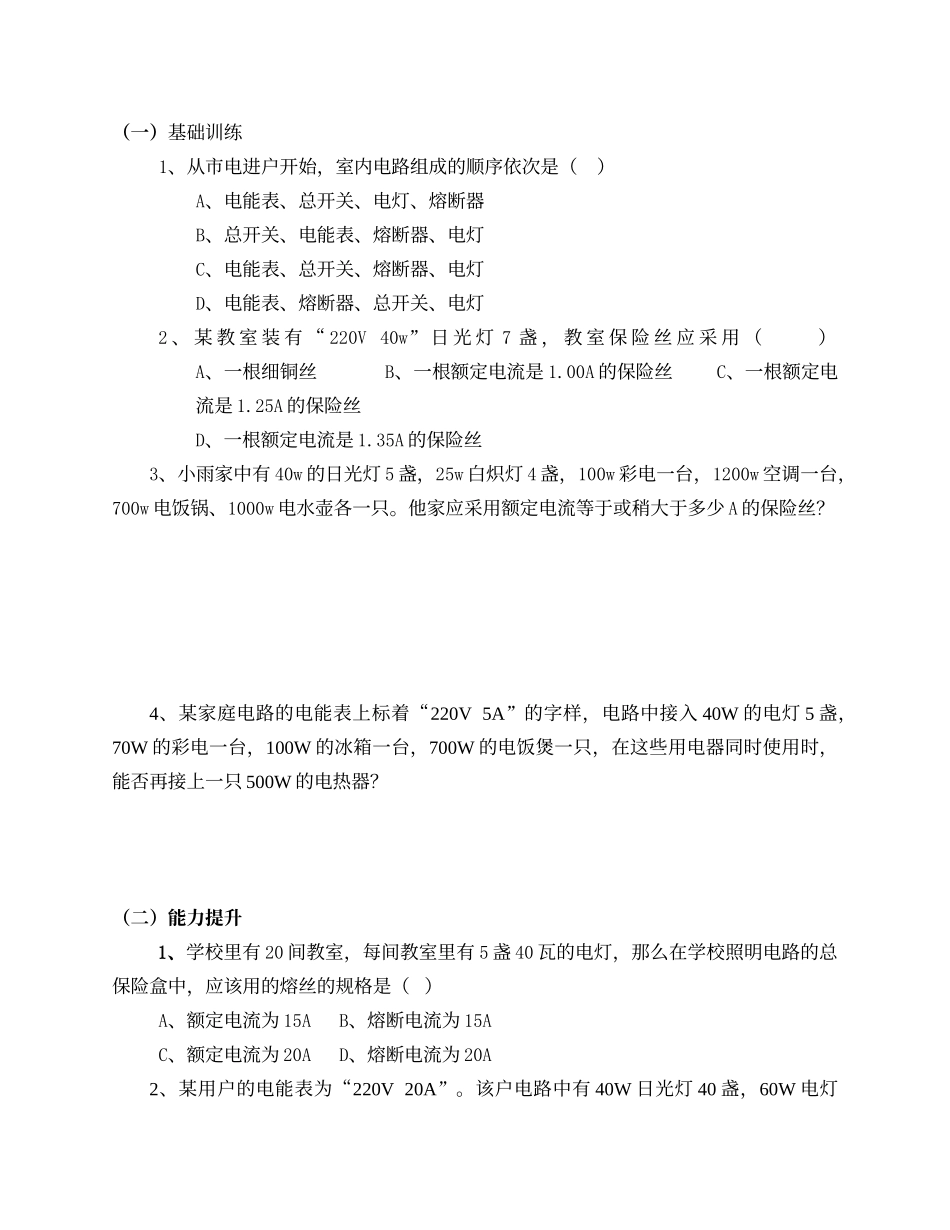

第十三章第五节《家庭电路》导学案【学习目标】1）扎实掌握家庭电路的组成及各部分电路元件的作用；2）通过小组合作交流，会确定允许接入家庭电路中用电器的最大电功率。3）激情投入，体会物理与生活密切相关。【导学案】一、创设情境，引入新课简单电路的组成是什么？各元件的作用是什么？家庭电路是最常见，最基本的实用电路，它是由哪些部分组成的？各组成部分又有什么作用呢？二、自主学习探究点一：家庭电路的组成。观察课本80页图13-12，阅读第1-8自然段内容，回答下列问题：1、常见的家庭电路由、、、、用电器和导线等组成。2、火线与零线之间有V电压，火线与大地之间存在V电压，零线与大地之间电压。3、家庭电路中各电灯之间应联，灯泡与插座之间应联，开关与所控制的灯泡是联。4、电能表、总开关、熔丝应联在家庭电路的干路上；总开关安装在后，所有用电器之前，用以控制。探究点二：电能表1、作用：用来度量家庭所消耗的。2、电能表读数的单位：。3、参数含义：①220V表示：；②10（20）A表示：③3000r∕kW·h表示：；4、针对训练：①一只标有3000r/Kwh的电能表，表盘转了45圈，共消耗多少J的电能？②某电能表上标有10（20）A字样，试计算该电能表允许接入的最大电功率是多大？探究点三：熔丝1、家庭电路中电流过大的原因是①；②2、熔丝的作用：电路中的电流过大时，自动切断电路，从而起到的作用。3、熔丝是由电阻率熔点的铅锑合金制成。4、熔丝的选择：熔丝的规格常用它的表示，选用熔丝时，应该使熔丝的额定电流电路中的最大正常工作电流。5、针对训练：小明的房间里有用电器如下：40W电灯一盏，350W的电脑一台，请问小明的房间要装以下哪一种规格的熔丝？（1A、1.5A、2A、3A）三、知识小结：1、家庭电路的组成：、、、、用电器和导线等。2、火线与零线之间存在V电压，火线与大地之间存在V电压，零线与大地之间电压。3、熔丝作用：选用熔丝时，应该使熔丝的的额定电流电路中的最大正常工作电流。4、家庭电路中电流过大的原因：①；②四、当堂检测：1、电路中共有60w的灯泡四只，120w的洗衣机一台，80w的电视机一台，600w的电饭锅一只，则该家庭电路中最合适的电能表是（）A、220V3AB、220V5AC、220V10AD、380V5A2、一个电能表标有“220V10A”，则最多可装“220V40w”的灯光几盏？3、一只标有3000r/Kwh的电能表，3min内表盘转了45圈，试求：该电路中用电器共消耗多少J的电能？电功率多大？五、针对训练（一）基础训练1、从市电进户开始，室内电路组成的顺序依次是（）A、电能表、总开关、电灯、熔断器B、总开关、电能表、熔断器、电灯C、电能表、总开关、熔断器、电灯D、电能表、熔断器、总开关、电灯2、某教室装有“220V40w”日光灯7盏，教室保险丝应采用（）A、一根细铜丝B、一根额定电流是1.00A的保险丝C、一根额定电流是1.25A的保险丝D、一根额定电流是1.35A的保险丝3、小雨家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于或稍大于多少A的保险丝？4、某家庭电路的电能表上标着“220V5A”的字样，电路中接入40W的电灯5盏，70W的彩电一台，100W的冰箱一台，700W的电饭煲一只，在这些用电器同时使用时，能否再接上一只500W的电热器？（二）能力提升1、学校里有20间教室，每间教室里有5盏40瓦的电灯，那么在学校照明电路的总保险盒中，应该用的熔丝的规格是（）A、额定电流为15AB、熔断电流为15AC、额定电流为20AD、熔断电流为20A2、某用户的电能表为“220V20A”。该户电路中有40W日光灯40盏，60W电灯20盏。问：（1）如果晚上灯都亮时，能否再接入一只2千瓦的电炉？（2）若该电路上电流实际为18安，还能接入一只多大功率的用电器?
