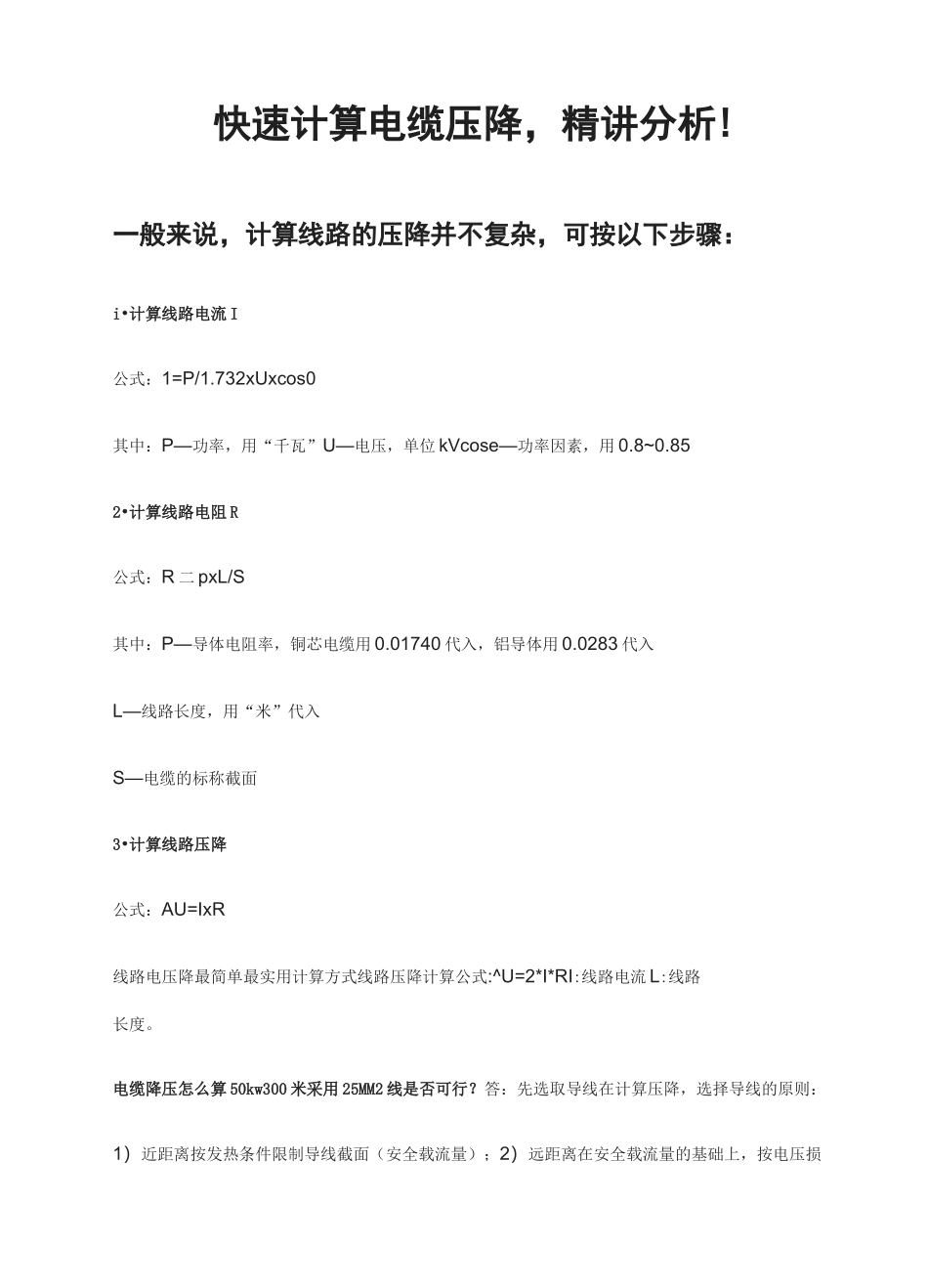

快速计算电缆压降，精讲分析!一般来说，计算线路的压降并不复杂，可按以下步骤：i•计算线路电流I公式：1=P/1.732xUxcos0其中：P—功率，用“千瓦”U—电压，单位kVcose—功率因素，用0.8~0.852•计算线路电阻R公式：R二pxL/S其中：P—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3•计算线路压降公式：AU=IxR线路电压降最简单最实用计算方式线路压降计算公式:^U=2*I*RI:线路电流L:线路长度。电缆降压怎么算50kw300米采用25MM2线是否可行？答：先选取导线在计算压降，选择导线的原则：1）近距离按发热条件限制导线截面（安全载流量）；2）远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3）大负荷按经济电流密度选择。为了保证导线长时间连续运行所允许的电流密度称安全载流量。—般规定是：铜线选5~8A/mm2;铝线选3~5A/mm2。安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。—般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电电压降根据下列条件计算：1、导线温度70~90工；2、环境温度40工；3、电缆排列（单芯）；S=2D4、功率因数：cos0=0.8;5、末端允许降压降百分数《5%6、Vd代表电压降：Vd=KxIxLxVO（v）I:工作电流或计算电流（A）L:线路长度（m）V0:表内电压（V/A.m）K:三相四线K=V3单相K=1单相时允许电压降：Vd=220Vx5%=11V三相时允许电压降：Vd=380Vx5%=19V采用vv电缆25铜芯去线阻为R=0.01(300/25)=0.2其压降为U=0.2*100=20单线压降为20V2相为40V变压器低压端电压为400V400-40=360V铝线R=0.0283(300/35)=0.25其压降为U=0.25*100=25末端为350V连续长时间运行对电机有影响建议使用35铜芯或者50铝线25铜芯其压降为U=0.0172(300/35)=0.147(-15V)15*2=30末端为370V铝线U=0.0283(300/50)=0.1717*2=34,末端为336V；可以正常使用(变压器电压段电压为400V)50KW负荷额定电流I二P/1.732Ucos®=50/1.732/0.38/0.8=50/0.53=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R二p(L/S)=0.017X300/25=0.2欧电压损失U=IR=94X0.2=18V如果用35平方毫米的铜电缆，算电压损失：R=p(L/S)=0.017X300/35=0.15欧电压损失U=IR=94X1.15=14V题2:55变压器，低压柜在距离变压器200米处。问变压器到低压柜电压需达到390V,需多粗电缆红蓝A外护..电力工程扌£北四翱外护隋渝啤飛昌-内护三相交流线路电压降计算方法：电流*每根导线阻抗*1・73255KVA变压器额定输出电流(端电压400V):I二P/1.732/U二55/1.732/0.4~80(A)距离:L二200米，200米处允许电压为380V时，线与线电压降为20V，单根导线电压降：U二10V,铜芯电线阻率:p二0.0172求单根线阻：R=U/I=10/80二0.125(0)求单根导线截面：S=pxL/R=0.0172x200/0.125«32(平方)取35平方铜芯电线。55KVA的变压器，最大工作电流约80A，输出电压400V。如果到达配电柜的电压要求不低于380V的话，可用35平方铜电缆或50平方铝电缆。如果到达配电柜的电压要求不低于390V的话，可用70平方铜电缆或95平方铝电缆。如果到达配电柜的电压要求不低于370V的话，可用25平方铜电缆或35平方铝电缆。导线的阻抗分为容抗、感抗和电阻。一般低压导线截面积线路只计算电阻，用导体电阻率*导线截面积*导线长度。在这里，铜是0.0175*截面积*230,铝是0.029*截面积*230。—般情况下连续长时间运行的设备电缆规格选大一级。确保电压波动的情况下，设备稳定运行。使用L0平方馈电光缆距离（米）\功率（W）'80]160.24Q32040.020'0.12-0.23:0.3^0.470.&S400.230.470.700.9460:0,：350.701.0E1.401.再800.470.941.401.872.341X)00.5E-1.17:1.752.34'2.92120';0.70I,1.40.2.112谆1?.511400.S21.642.463.274.091.600.94[1.87'13.74'4.曲1801.05■-2.11、3.-164.215・262001.17...2,34O14/6S5.S5屯戏1.29..；2.5?3.S65・15:&・43240：1.402....
