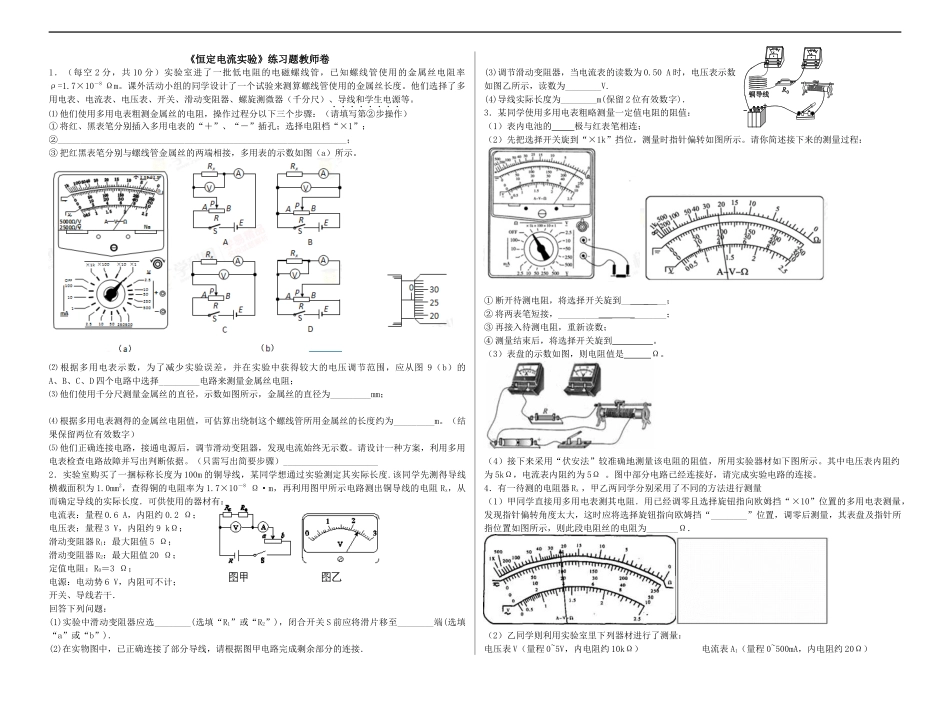

《恒定电流实验》练习题教师卷1．（每空2分，共10分）实验室进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10－8Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×1”；②________________________________________________________________；③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图（a）所示。⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；⑶他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为_________mm；⑷根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_________m。（结果保留两位有效数字）⑸他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数。请设计一种方案，利用多用电表检查电路故障并写出判断依据。（只需写出简要步骤）_____________________2．实验室购买了一捆标称长度为100m的铜导线，某同学想通过实验测定其实际长度.该同学先测得导线横截面积为1.0mm2，查得铜的电阻率为1.7×10－8Ω·m，再利用图甲所示电路测出铜导线的电阻Rx，从而确定导线的实际长度．可供使用的器材有：电流表：量程0.6A，内阻约0.2Ω；电压表：量程3V，内阻约9kΩ；滑动变阻器R1：最大阻值5Ω；滑动变阻器R2：最大阻值20Ω；定值电阻：R0＝3Ω；电源：电动势6V，内阻可不计；开关、导线若干．回答下列问题：(1)实验中滑动变阻器应选________(选填“R1”或“R2”)，闭合开关S前应将滑片移至________端(选填“a”或“b”)．(2)在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接．(3)调节滑动变阻器，当电流表的读数为0.50A时，电压表示数如图乙所示，读数为________V.(4)导线实际长度为________m(保留2位有效数字)．3．某同学使用多用电表粗略测量一定值电阻的阻值：（1）表内电池的极与红表笔相连；（2）先把选择开关旋到“×1k”挡位，测量时指针偏转如图所示。请你简述接下来的测量过程：①断开待测电阻，将选择开关旋到_____；②将两表笔短接，____________________；③再接入待测电阻，重新读数；④测量结束后，将选择开关旋到。（3）表盘的示数如图，则电阻值是Ω。（4）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如下图所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω。图中部分电路已经连接好，请完成实验电路的连接。4．有一待测的电阻器Rx，甲乙两同学分别采用了不同的方法进行测量（1）甲同学直接用多用电表测其电阻．用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量，发现指针偏转角度太大，这时应将选择旋钮指向欧姆挡“________”位置，调零后测量，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为_______Ω．（2）乙同学则利用实验室里下列器材进行了测量：电压表V（量程0~5V，内电阻约10kΩ）电流表A1（量程0~500mA，内电阻约20Ω）电流表A2（量程0~300mA，内电阻约4Ω）滑动变阻器R1（最大阻值为10Ω，额定电流为2A）滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）直流电源E（电动势为4.5V，内电阻约为0.5Ω）电键及若干导线为了精确画出I―U图线．他设想电表读数从零开始变化，以便多测出几组电流、电压值，故电流表应选用________，滑动变阻器选用_________（选填器材代号），利用选择的器材，请你在方框内画出理想的实验电路图，并标注实验器材的编号．5．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度1.010m。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．（1）从图中读出金属丝的直径为_________m...
