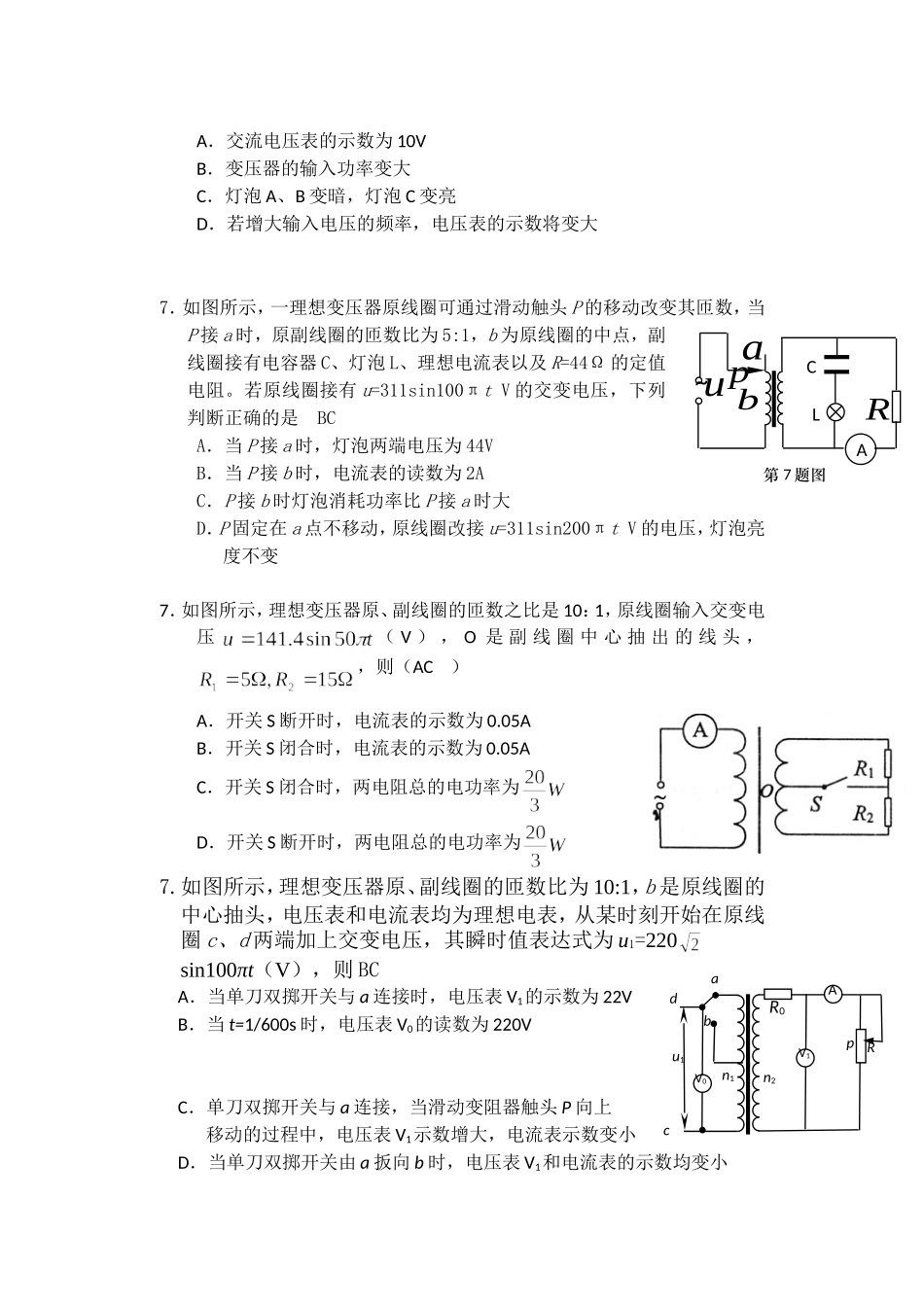

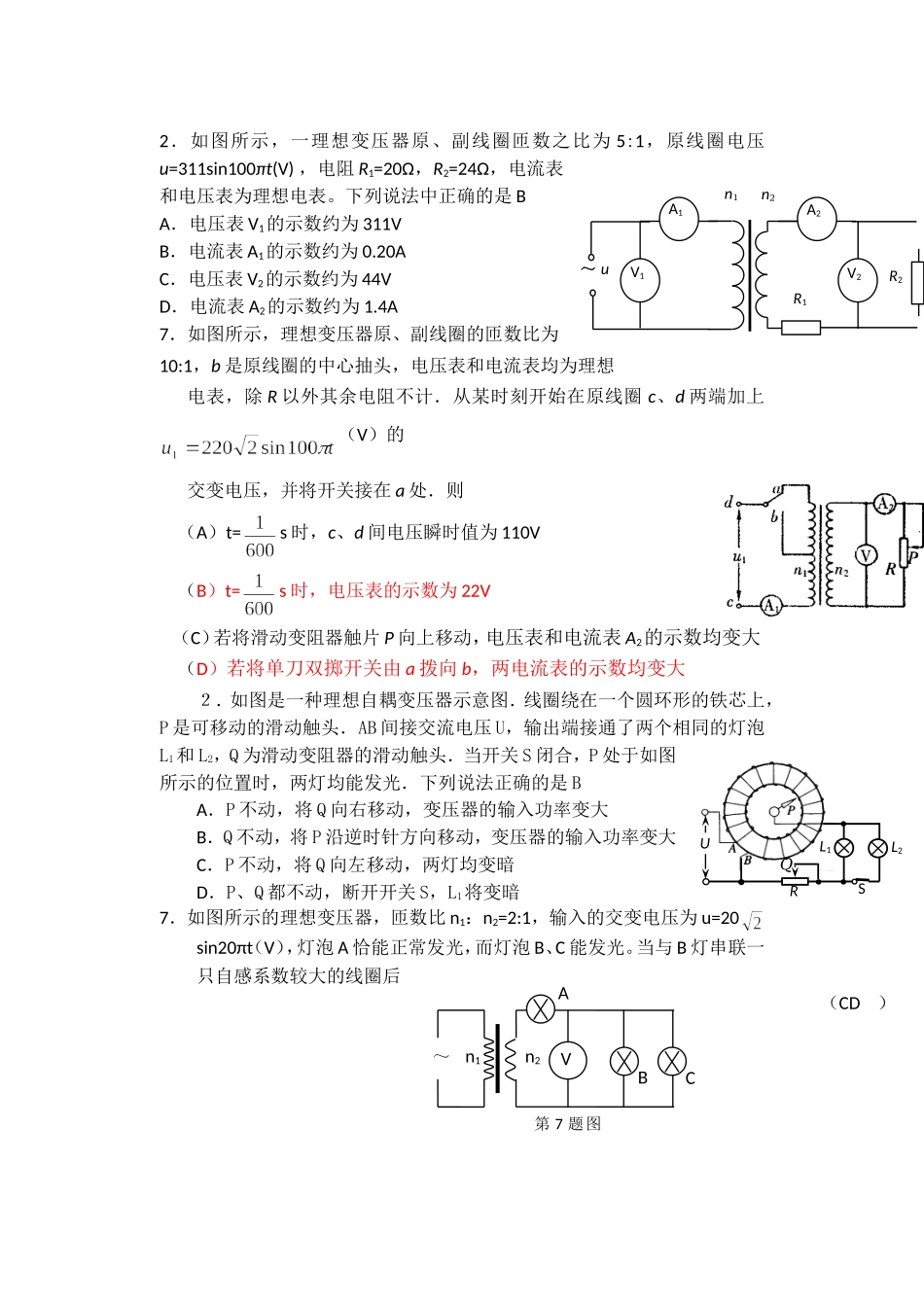

VABCn1n2～第7题图2．如图所示，一理想变压器原、副线圈匝数之比为5:1，原线圈电压u=311sin100πt(V)，电阻R1=20Ω，R2=24Ω，电流表和电压表为理想电表。下列说法中正确的是BA．电压表V1的示数约为311VB．电流表A1的示数约为0.20AC．电压表V2的示数约为44VD．电流表A2的示数约为1.4A7．如图所示，理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．从某时刻开始在原线圈c、d两端加上（V）的交变电压，并将开关接在a处．则（A）t=s时，c、d间电压瞬时值为110V（B）t=s时，电压表的示数为22V（C）若将滑动变阻器触片P向上移动，电压表和电流表A2的示数均变大（D）若将单刀双掷开关由a拨向b，两电流表的示数均变大２．如图是一种理想自耦变压器示意图．线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头．AB间接交流电压U，输出端接通了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头．当开关S闭合，P处于如图所示的位置时，两灯均能发光．下列说法正确的是BA．P不动，将Q向右移动，变压器的输入功率变大B．Q不动，将P沿逆时针方向移动，变压器的输入功率变大C．P不动，将Q向左移动，两灯均变暗D．P、Q都不动，断开开关S，L1将变暗7．如图所示的理想变压器，匝数比n1：n2=2:1，输入的交变电压为u=20sin20πt（V），灯泡A恰能正常发光，而灯泡B、C能发光。当与B灯串联一只自感系数较大的线圈后（CD）～n1n2uA1A2V1V2R2R1URL2L1QSA．交流电压表的示数为10VB．变压器的输入功率变大C．灯泡A、B变暗，灯泡C变亮D．若增大输入电压的频率，电压表的示数将变大7．如图所示，一理想变压器原线圈可通过滑动触头P的移动改变其匝数，当P接a时，原副线圈的匝数比为5:1，b为原线圈的中点，副线圈接有电容器C、灯泡L、理想电流表以及R=44Ω的定值电阻。若原线圈接有u=311sin100πtV的交变电压，下列判断正确的是BCA．当P接a时，灯泡两端电压为44VB．当P接b时，电流表的读数为2AC．P接b时灯泡消耗功率比P接a时大D．P固定在a点不移动，原线圈改接u=311sin200πtV的电压，灯泡亮度不变7．如图所示，理想变压器原、副线圈的匝数之比是10：1，原线圈输入交变电压（V），O是副线圈中心抽出的线头，，则（AC）A．开关S断开时，电流表的示数为0.05AB．开关S闭合时，电流表的示数为0.05AC．开关S闭合时，两电阻总的电功率为D．开关S断开时，两电阻总的电功率为7.如图所示，理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100πt（V），则BCA．当单刀双掷开关与a连接时，电压表V1的示数为22VB．当t=1/600s时，电压表V0的读数为220VC．单刀双掷开关与a连接，当滑动变阻器触头P向上移动的过程中，电压表V1示数增大，电流表示数变小D．当单刀双掷开关由a扳向b时，电压表V1和电流表的示数均变小RaAV1bn1n2dcu1pR0V0ApabRu~第7题图CL4．如图所示，M是一小型理想变压器，接线柱a、b接在电压“311sin314ut（V）的正弦交流电源上，变压器右侧部分为一火警报警系统，其中2R是用半导体热敏材料（电阻随温度升高而降低）制成的传感器，电流表2A是值班室的显示器，显示通过1R的电流，电压表2V显示加在报警器上的电压（报警器未画出），3R是一定值电阻．当传感器2R所在处出现火警时，下列说法正确的是DA．1A的示数不变，2A的示数增大B．1A的示数增大，2A的示数增大C．1V的示数增大，2V的示数增大D．1V的示数不变，2V的示数减小7．如图甲是阻值为5Ω的线圈与阻值为15Ω的电阻R构成的回路。线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的电动势随时间变化的规律如图乙所示。则BCA．电压表的示数为14.14VB．通过电阻的电流为0.707AC．电阻R上消耗的功率为7.5WD．通过电阻的电流方向每秒变化100次[来源:学科网]5.如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器．已知通过R1的正弦交变电流如图乙所示，则C甲第7题图Ve/st/002.004.006.02020乙甲乙A．交变电流的频率为0.02HzB．原线圈输入电压的最大值...
