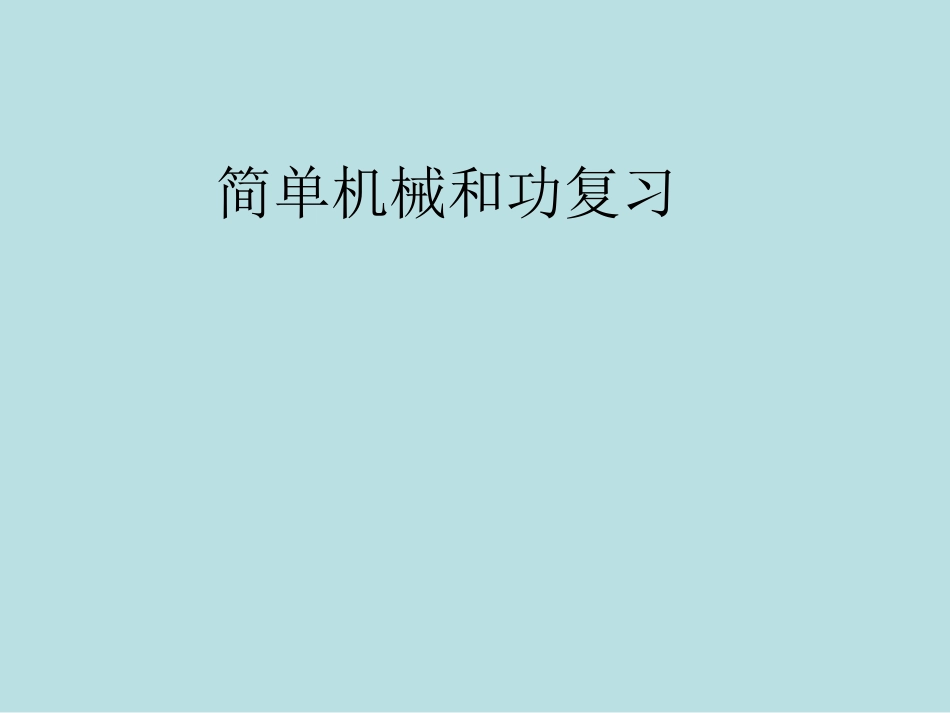

物理：第十一章简单机械和功复习课件(苏科版)(九年级上)VIP免费

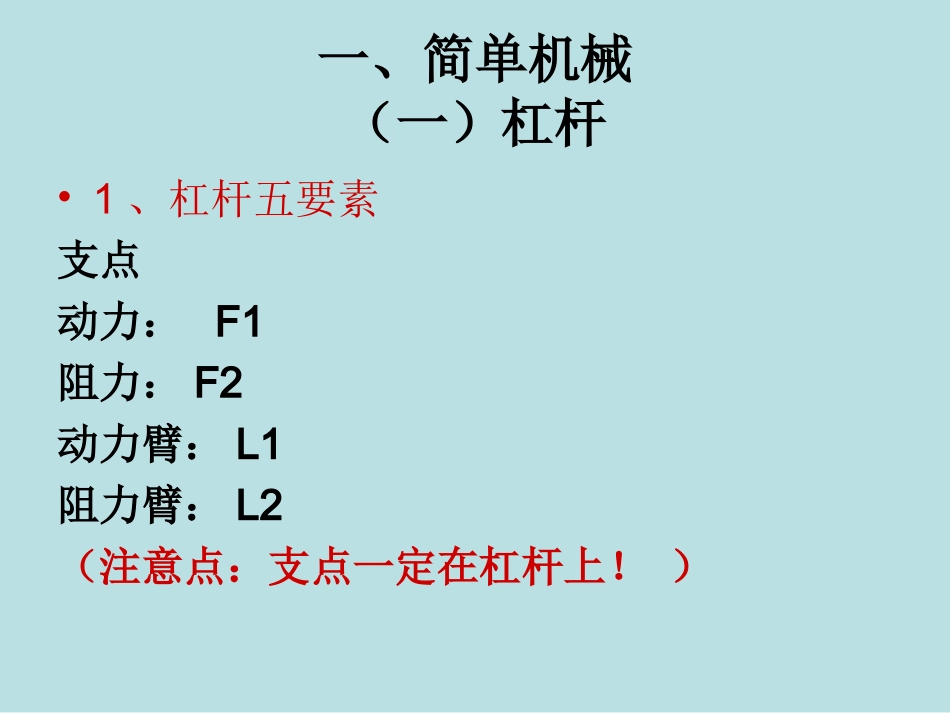

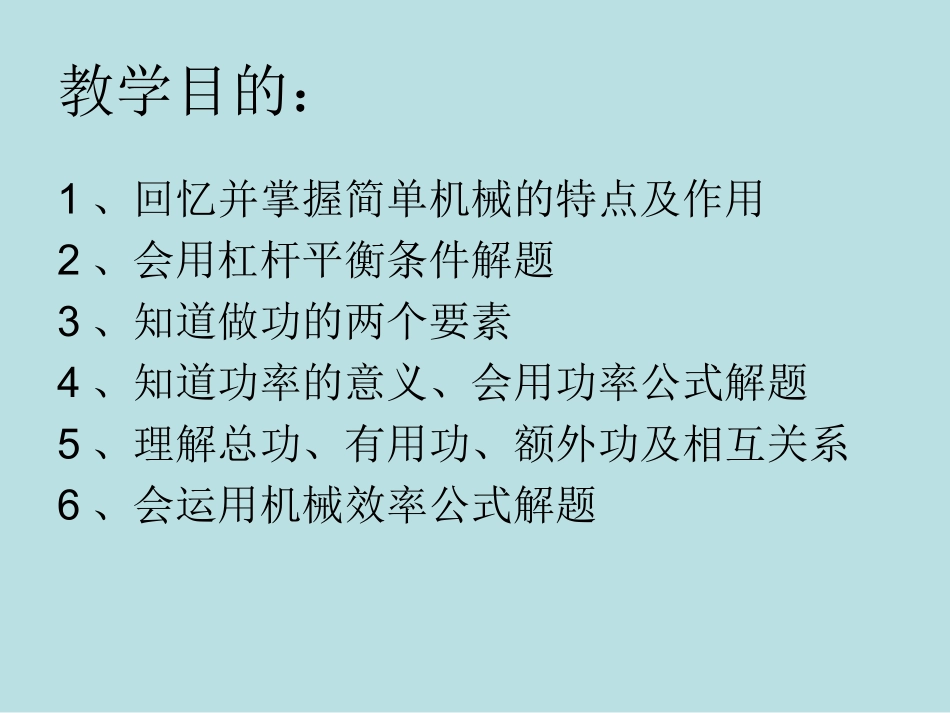

简单机械和功复习教学目的：1、回忆并掌握简单机械的特点及作用2、会用杠杆平衡条件解题3、知道做功的两个要素4、知道功率的意义、会用功率公式解题5、理解总功、有用功、额外功及相互关系6、会运用机械效率公式解题一、简单机械（一）杠杆•1、杠杆五要素支点动力：F1阻力：F2动力臂：L1阻力臂：L2（注意点：支点一定在杠杆上！）2、作力臂的方法1.找支点2.沿动力和阻力的方向画出力的作用线，3.从支点作这些力的作用线的垂线。这个垂线就是力臂。F1F2L2L1例1、如图所示、杠杆OA在力F1、F2的作用下处于静止状态，L2是F2的力臂，请在图中画出力F1的力臂L1和力F2.FIL2OL1F2注意：由于L1>L2,杠杆平衡，所以F1阻力臂,（省力、费距离）(2)等臂杠杆动力臂=阻力臂,4、杠杆分类:例2、如图所示的工具中，使用时属于费力杠杆的是()例3、图4是一种垃圾夹的结构示意图.拉绳的一端固定在手把上，另一端穿过空心管杆后与两夹爪的一端相连接.当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状.在使用过程中，手把和夹爪分别是•A．省力杠杆费力杠杆B．费力杠杆省力杠杆•C．省力杠杆省力杠杆D．费力杠杆费力杠杆（二）滑轮、滑轮组定滑轮：特点：（1）不能省力，没有摩擦时F=G物（2）不省距离SF=h物实质：等臂杠杆作用：改变施力方向GF1F2F3动滑轮作用：省力，不计摩擦时，F=1/2（G动+G物）特点：费距离SF=2h物实质：动力臂等于阻力臂两倍的杠杆滑轮组的特点及作用：既可省力，又可改变施力的方向FFGG12F＝G13F＝G不计绳重、动滑轮重及摩擦轮轴实质：省力杠杆斜面作用：省力二、功1、做功的两个必要因素：（1）有力作用在物体上；（2）物体在这个力的方向上移动一段距离2、功的定义：力和物体在力的方向上移动距离的乘积3、功的计算：W=FS4、功的国际单位：J注意：使用任何机械都不省功！三、功率2、定义：单位时间内所做的功1、意义：表示做功快慢3、公式：P=W/t4、恒力F做功时功率：P=FV估测上楼时的功率：需要测哪些物理量？需要哪些器材？人从一楼登上三楼正常需要多少时间？有用功：对人们有利用价值的功有用W额外功：无利用价值但又不得不做的功额W总功：动力所做的功总WW总=W有用+W额四、机械效率机械效率定义：有用功与总功的比值叫机械效率.表达式:没有！因为有用功总小于总功，所以机械效率总小于1有没有机械效率为100%的机械？为什么？总有WW•100%提高滑轮组机械效率的方法：（1）增大物重；（2）减小动滑轮重；（3）减小绳重及摩擦1、滑轮、滑轮组提升重物：W有用=Gh滑轮、滑轮组的机械效率2、滑轮、滑轮组平移重物•f指水平面对物体的摩擦力•有用功W有用=f.S物•SF=nS物•例4、如图，用10N的力F拉着物体在水平面上使物体匀速运动，物体运动速度为20cm/s,（1）若不计绳重及摩擦，求物体受到地面的摩擦力为多大？拉力的功率为多大？(2)若考虑绳重及摩擦，实际拉力为12N，则滑轮组的机械效率为多大？F解；(1)不计绳重及摩擦，f=3F=3X10N=30NP=F.VF=FX3V物=10NX3X0.2m/s=6w(2)η=W有用/W总=f.S物/F.SF=f/3F=30N/3X12N=83.3%答：物体受到地面的摩擦力为30N,拉力的功率为6W.滑轮组的机械效率为83.3%例5．如图所示的滑轮组，已知物重350N，动滑轮重40N(绳重及摩擦不计)，若重物匀速提升2m，则拉力F为多大？额外功是多少？滑轮组的机械效率是？提升重物再增加20N，那么该装置的机械效率将是多大？解：F=(G动+G物）/3=(40N+350N)/3=130NW额外=G动.h=40NX2m=80Jη=W有用/W总=课堂练习2、如图是自卸车的示意图，车厢部分视为杠杆，则下列分析正确的是（）A.B点是...
