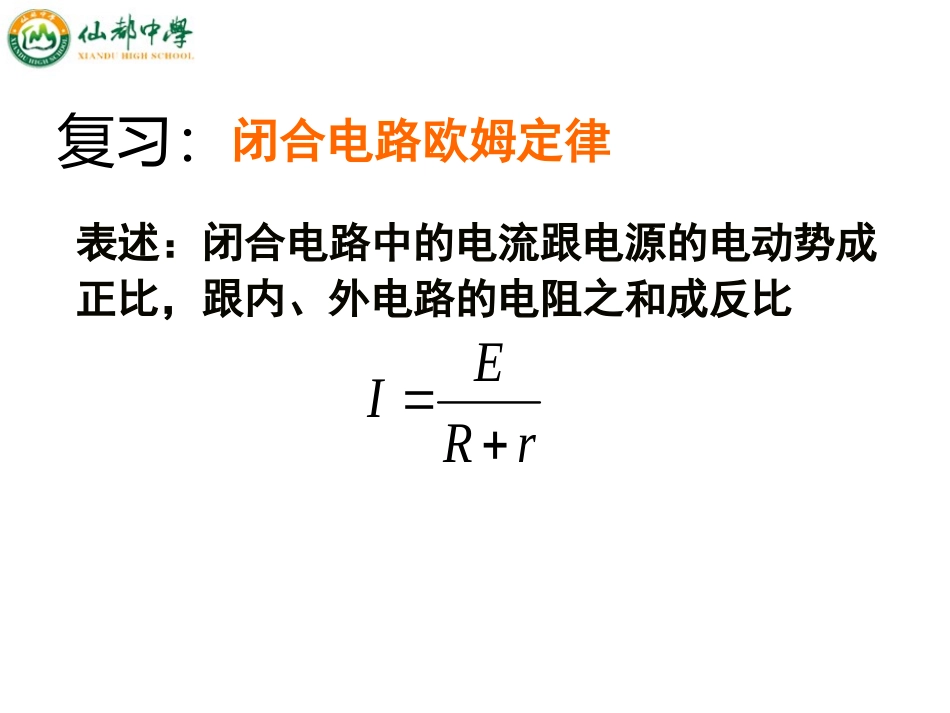

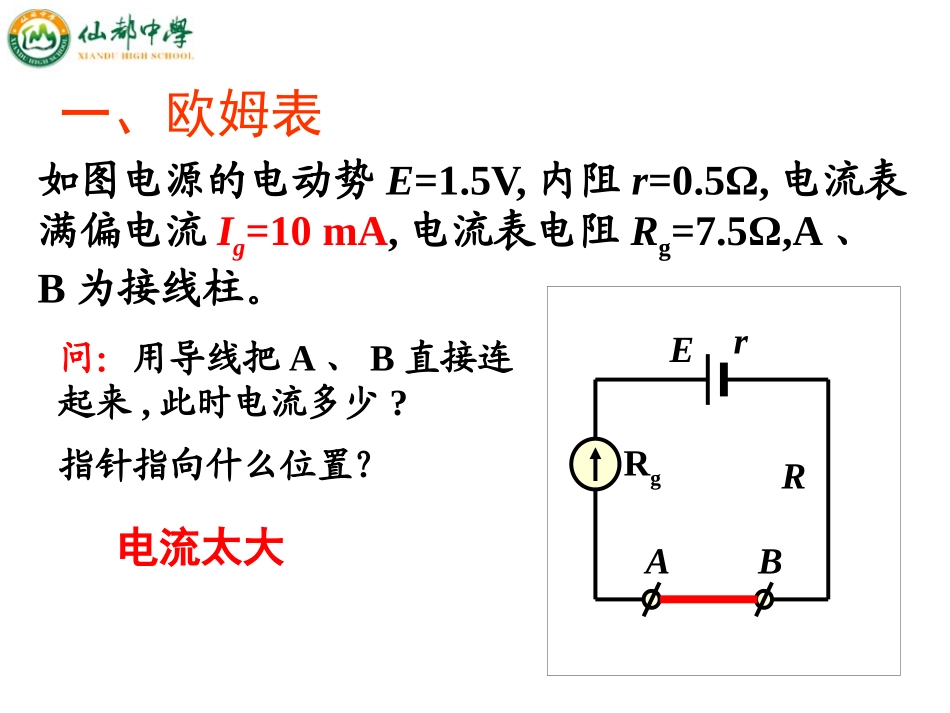

多用电表的原理仙都中学陈奕键复习：闭合电路欧姆定律表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比EIRr如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。rABERRg问：用导线把A、B直接连起来,此时电流多少?指针指向什么位置？一、欧姆表电流太大用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?指针指向什么位置？rABERRg加一个电阻R调节gEIRrR()ggERRrI142调到满偏后保持R的值不变，如果：在A、B间接一个150Ω的电阻R0，rABERR0=5mA问：电流表读数多少？问：指针指着多少刻度的位置?R=142Ω0gEIRrRRrABERRx保持R的值不变，如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?xgRrRREI01505.1IRx电流值电阻值R=142ΩxRI1505.1通过以上计算对你有何启发?将电流表表盘对应刻度处标上对应的电阻值10mA7.5mA05mA2.5mA1505.1IRx450Ω150Ω50Ω0Ω电流10mA7.5mA5mA2.5mA0电阻0Ω50Ω150Ω450Ω∞1505.1IRx电流刻度电阻刻度从刻度盘上直接读出导体电阻值直接测量电阻欧姆表一、欧姆表1.电路结构:R1ABER与安培表、伏特表结构的最大区别在哪里？051015ΩΩ20304050100200500∞1K(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(3)刻度顺序与电流表、电压表的刻度顺序相反.二、欧姆表2.表头刻度盘:UIgVURgRUgURIgUgAIUgIIgIRRRg知识回顾：把表头改装成电流表和电压表R1ABER红黑表笔电流走向：红进黑出AB请大家来设计笃学尚美崇善务实多用电表的外形图A0123
