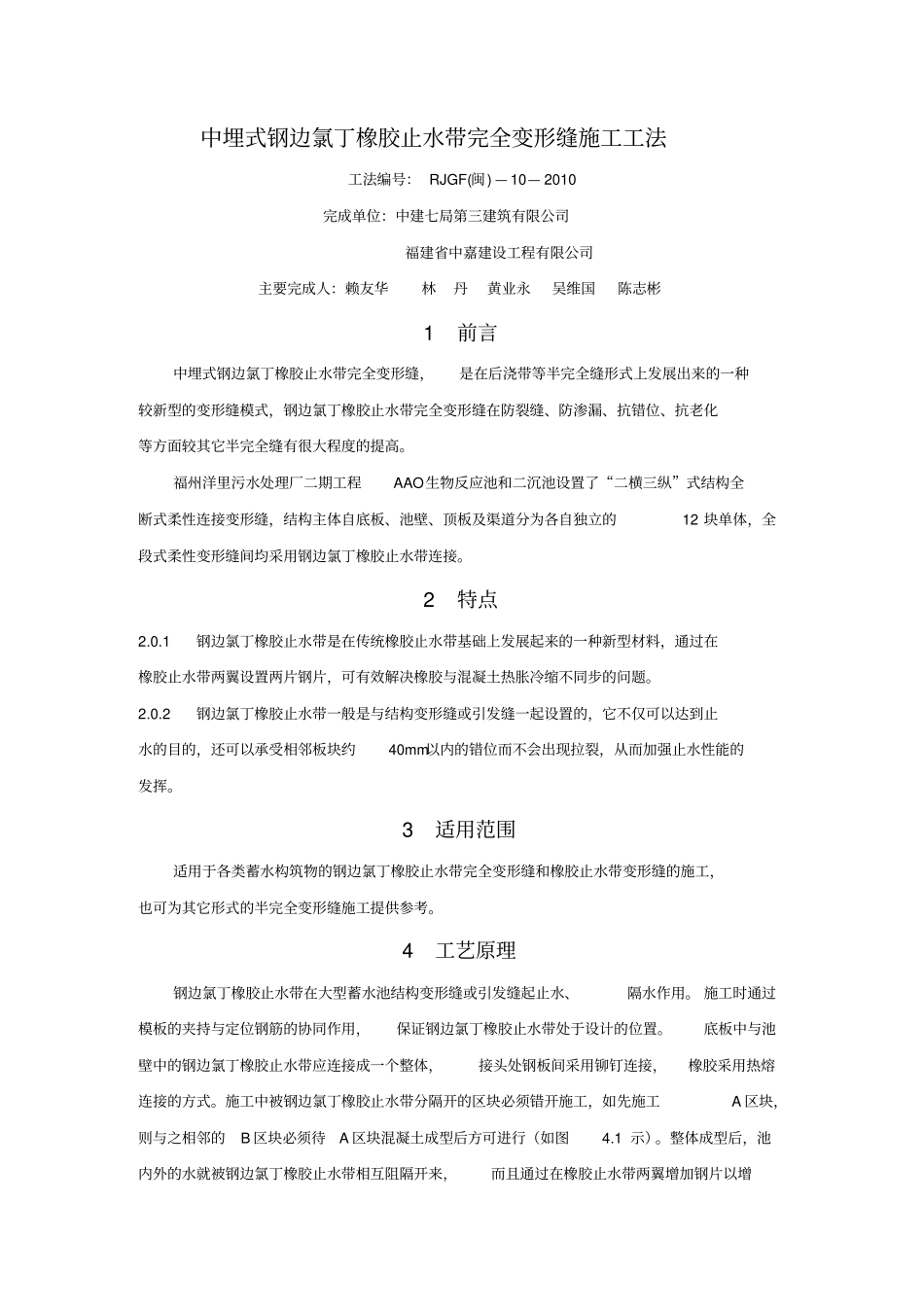

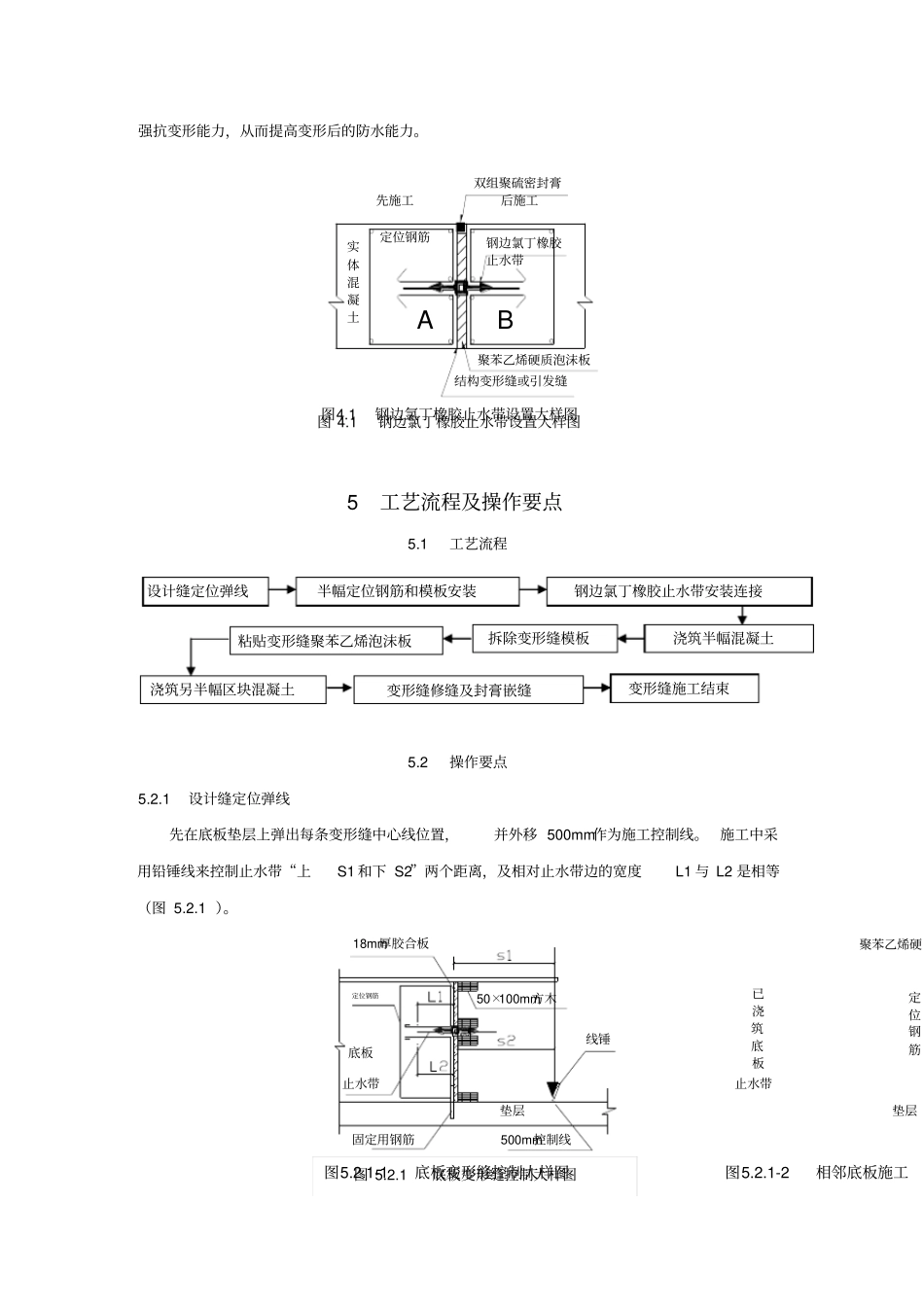

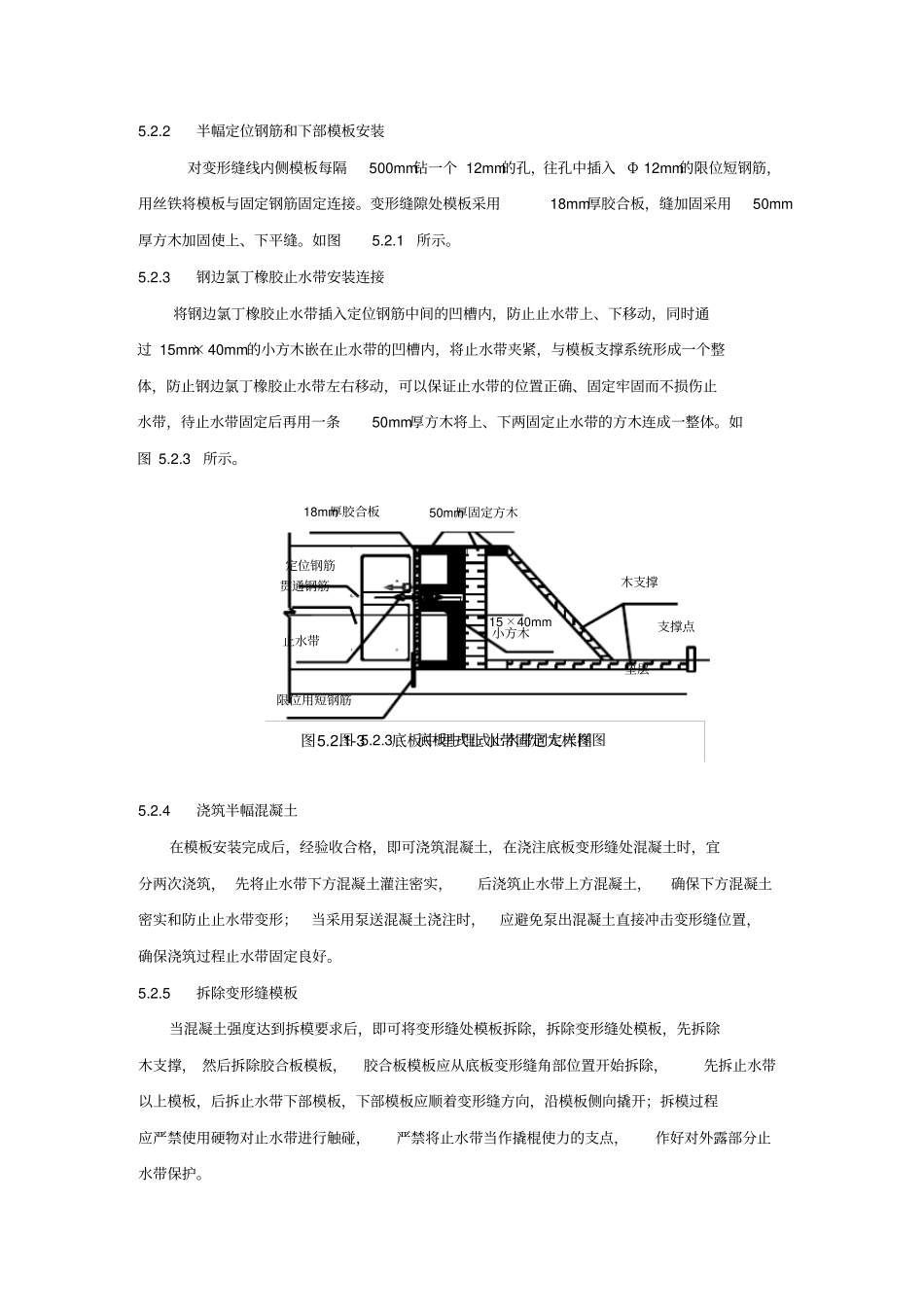

中埋式钢边氯丁橡胶止水带完全变形缝施工工法工法编号：RJGF(闽)—10—2010完成单位：中建七局第三建筑有限公司福建省中嘉建设工程有限公司主要完成人：赖友华林丹黄业永吴维国陈志彬1前言中埋式钢边氯丁橡胶止水带完全变形缝，是在后浇带等半完全缝形式上发展出来的一种较新型的变形缝模式，钢边氯丁橡胶止水带完全变形缝在防裂缝、防渗漏、抗错位、抗老化等方面较其它半完全缝有很大程度的提高。福州洋里污水处理厂二期工程AAO生物反应池和二沉池设置了“二横三纵”式结构全断式柔性连接变形缝，结构主体自底板、池壁、顶板及渠道分为各自独立的12块单体，全段式柔性变形缝间均采用钢边氯丁橡胶止水带连接。2特点2.0.1钢边氯丁橡胶止水带是在传统橡胶止水带基础上发展起来的一种新型材料，通过在橡胶止水带两翼设置两片钢片，可有效解决橡胶与混凝土热胀冷缩不同步的问题。2.0.2钢边氯丁橡胶止水带一般是与结构变形缝或引发缝一起设置的，它不仅可以达到止水的目的，还可以承受相邻板块约40mm以内的错位而不会出现拉裂，从而加强止水性能的发挥。3适用范围适用于各类蓄水构筑物的钢边氯丁橡胶止水带完全变形缝和橡胶止水带变形缝的施工，也可为其它形式的半完全变形缝施工提供参考。4工艺原理钢边氯丁橡胶止水带在大型蓄水池结构变形缝或引发缝起止水、隔水作用。施工时通过模板的夹持与定位钢筋的协同作用，保证钢边氯丁橡胶止水带处于设计的位置。底板中与池壁中的钢边氯丁橡胶止水带应连接成一个整体，接头处钢板间采用铆钉连接，橡胶采用热熔连接的方式。施工中被钢边氯丁橡胶止水带分隔开的区块必须错开施工，如先施工A区块，则与之相邻的B区块必须待A区块混凝土成型后方可进行（如图4.1示）。整体成型后，池内外的水就被钢边氯丁橡胶止水带相互阻隔开来，而且通过在橡胶止水带两翼增加钢片以增强抗变形能力，从而提高变形后的防水能力。图4.1钢边氯丁橡胶止水带设置大样图5工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1设计缝定位弹线先在底板垫层上弹出每条变形缝中心线位置，并外移500mm作为施工控制线。施工中采用铅锤线来控制止水带“上S1和下S2”两个距离，及相对止水带边的宽度L1与L2是相等（图5.2.1）。粘贴变形缝聚苯乙烯泡沫板拆除变形缝模板变形缝施工结束设计缝定位弹线半幅定位钢筋和模板安装钢边氯丁橡胶止水带安装连接浇筑半幅混凝土浇筑另半幅区块混凝土变形缝修缝及封膏嵌缝结构变形缝或引发缝钢边氯丁橡胶止水带实体混凝土图4.1钢边氯丁橡胶止水带设置大样图定位钢筋先施工后施工聚苯乙烯硬质泡沫板双组聚硫密封膏AB18mm厚胶合板固定用钢筋图5.2.1-1底板变形缝控制大样图50×100mm方木底板垫层止水带500mm控制线线锤图5.2.1-2相邻底板施工已浇筑底板垫层止水带聚苯乙烯硬定位钢筋定位钢筋图5.2.1底板变形缝控制大样图5.2.2半幅定位钢筋和下部模板安装对变形缝线内侧模板每隔500mm钻一个12mm的孔，往孔中插入Φ12mm的限位短钢筋，用丝铁将模板与固定钢筋固定连接。变形缝隙处模板采用18mm厚胶合板，缝加固采用50mm厚方木加固使上、下平缝。如图5.2.1所示。5.2.3钢边氯丁橡胶止水带安装连接将钢边氯丁橡胶止水带插入定位钢筋中间的凹槽内，防止止水带上、下移动，同时通过15mm×40mm的小方木嵌在止水带的凹槽内，将止水带夹紧，与模板支撑系统形成一个整体，防止钢边氯丁橡胶止水带左右移动，可以保证止水带的位置正确、固定牢固而不损伤止水带，待止水带固定后再用一条50mm厚方木将上、下两固定止水带的方木连成一整体。如图5.2.3所示。5.2.4浇筑半幅混凝土在模板安装完成后，经验收合格，即可浇筑混凝土，在浇注底板变形缝处混凝土时，宜分两次浇筑，先将止水带下方混凝土灌注密实，后浇筑止水带上方混凝土，确保下方混凝土密实和防止止水带变形；当采用泵送混凝土浇注时，应避免泵出混凝土直接冲击变形缝位置，确保浇筑过程止水带固定良好。5.2.5拆除变形缝模板当混凝土强度达到拆模要求后，即可将变形缝处模板拆除，拆除变形缝处模板，先拆除木支撑，然后拆除胶合板模板，胶合板模板应从底板变形缝角部位置开始拆除，先拆止水带以上模板，后拆止水带...
