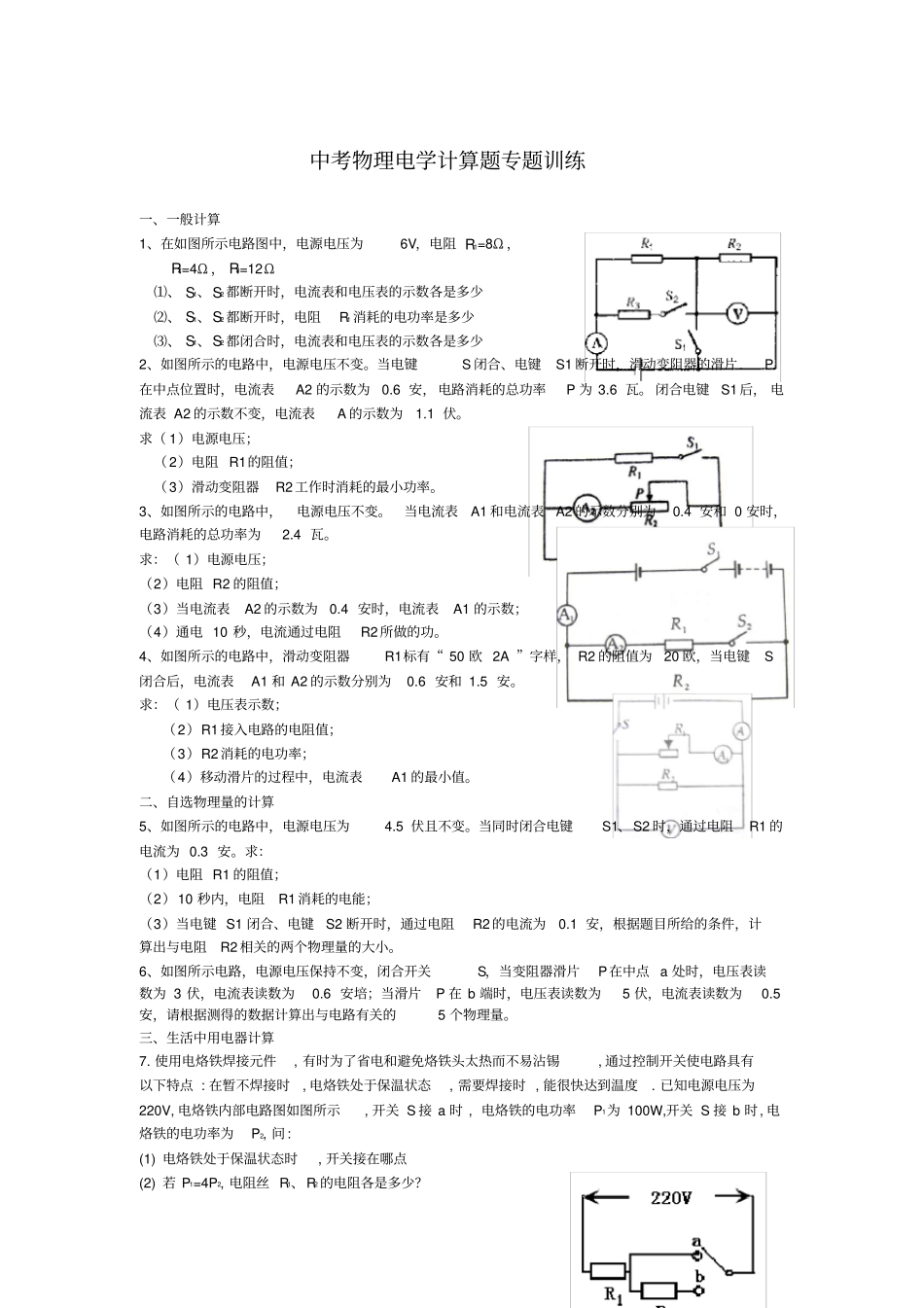

中考物理电学计算题专题训练一、一般计算1、在如图所示电路图中，电源电压为6V，电阻R1=8Ω，R2=4Ω，R3=12Ω⑴、S1、S2都断开时，电流表和电压表的示数各是多少⑵、S1、S2都断开时，电阻R1消耗的电功率是多少⑶、S1、S2都闭合时，电流表和电压表的示数各是多少2、如图所示的电路中，电源电压不变。当电键S闭合、电键S1断开时，滑动变阻器的滑片P在中点位置时，电流表A2的示数为0.6安，电路消耗的总功率P为3.6瓦。闭合电键S1后，电流表A2的示数不变，电流表A的示数为1.1伏。求（1）电源电压；（2）电阻R1的阻值；（3）滑动变阻器R2工作时消耗的最小功率。3、如图所示的电路中，电源电压不变。当电流表A1和电流表A2的示数分别为0.4安和0安时，电路消耗的总功率为2.4瓦。求：（1）电源电压；（2）电阻R2的阻值；（3）当电流表A2的示数为0.4安时，电流表A1的示数；（4）通电10秒，电流通过电阻R2所做的功。4、如图所示的电路中，滑动变阻器R1标有“50欧2A”字样，R2的阻值为20欧，当电键S闭合后，电流表A1和A2的示数分别为0.6安和1.5安。求：（1）电压表示数；（2）R1接入电路的电阻值；（3）R2消耗的电功率；（4）移动滑片的过程中，电流表A1的最小值。二、自选物理量的计算5、如图所示的电路中，电源电压为4.5伏且不变。当同时闭合电键S1、S2时，通过电阻R1的电流为0.3安。求：（1）电阻R1的阻值；（2）10秒内，电阻R1消耗的电能；（3）当电键S1闭合、电键S2断开时，通过电阻R2的电流为0.1安，根据题目所给的条件，计算出与电阻R2相关的两个物理量的大小。6、如图所示电路，电源电压保持不变，闭合开关S，当变阻器滑片P在中点a处时，电压表读数为3伏，电流表读数为0.6安培；当滑片P在b端时，电压表读数为5伏，电流表读数为0.5安，请根据测得的数据计算出与电路有关的5个物理量。三、生活中用电器计算7.使用电烙铁焊接元件,有时为了省电和避免烙铁头太热而不易沾锡,通过控制开关使电路具有以下特点:在暂不焊接时,电烙铁处于保温状态,需要焊接时,能很快达到温度.已知电源电压为220V,电烙铁内部电路图如图所示,开关S接a时,电烙铁的电功率P1为100W,开关S接b时,电烙铁的电功率为P2,问:(1)电烙铁处于保温状态时,开关接在哪点(2)若P1=4P2,电阻丝R1、R2的电阻各是多少？额定电压220V频率50HZ吹热风时功率460W吹冷风时间功率20W吹冷风时功率20W8.小红学了电学知识后画出了家里的电吹风的电路图，她认为只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏,小芬认为只要把其中一个开关移到干路上,就能做到电热丝R工作时,电动机就一定在工作,从而保证塑料外壳不会因操作失误而损坏.请分析回答下列问题:(1)你认为小芬应该把开关移到干路上,才能符合安全要求(2)根据电吹风铭牌上提供的有关数据,计算当电吹风正常工作并且吹热风时,一分钟消耗多少电能电热丝R的电功率为多大通过电热丝R的电流为多大9、电烙铁使用前需要一定的预热时间，因而暂时不用也要接在电源上，这样既费电又会造成烙铁头氧化而不易沾锡。小华同学将一把额定电压为220V、额定功率未知的电烙铁与一个小灯泡连接成图7所示电路。断开开关S，电烙铁处于预热状态；闭合S，电烙铁很快达到焊接温度。已知灯泡的灯丝在预热状态下电阻为790，经测量，预热时通过电烙铁的电流为0.11A，设电烙铁的电阻不变，电源电压恒为220V，求：（1）电烙铁的额定功率P1；（2）预热状态下整个电路消耗的功率P及电烙铁在此状态下的实际功率P2；（3）要使电烙铁在预热的功率不超过10W，则灯泡在预热时灯丝电阻应小于多少欧？10、小虎的妈妈购买了一台家用豆浆机，其部分技术参数如下表：说明书介绍了作豆浆的过程：按合适的比例把豆料、清水放人豆浆机中，经预热、打浆、加热等程序，即可制成熟豆浆，其中打浆和加热是交替进行的。请根据以上材料解答下列问题：①在额定电压下，打浆时通过电动机的电流是多大？②在用电高峰时段，家用电压是200V，加热30s，豆浆机消耗的电能是多少？（假设加热器的电阻丝的阻值...
