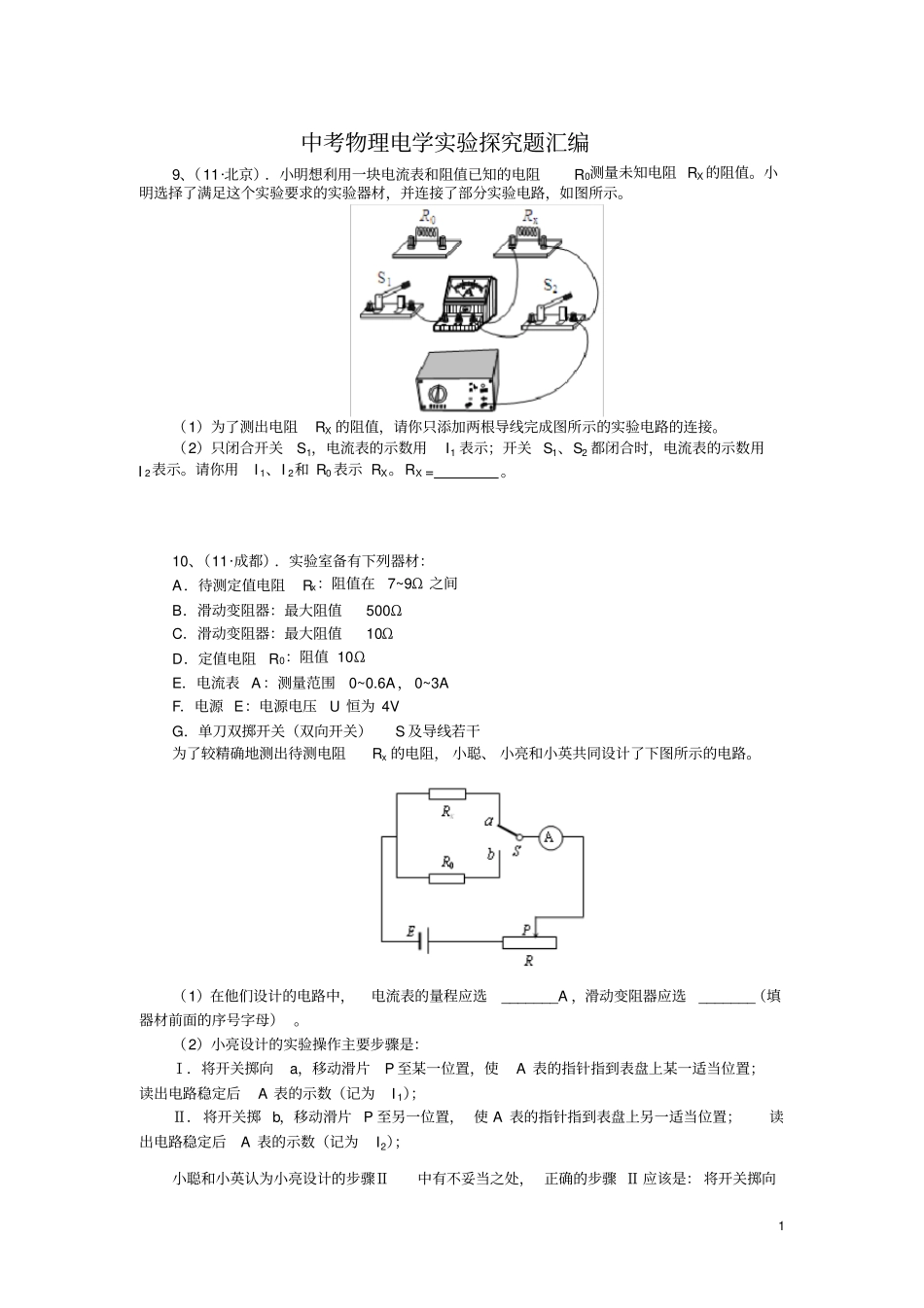

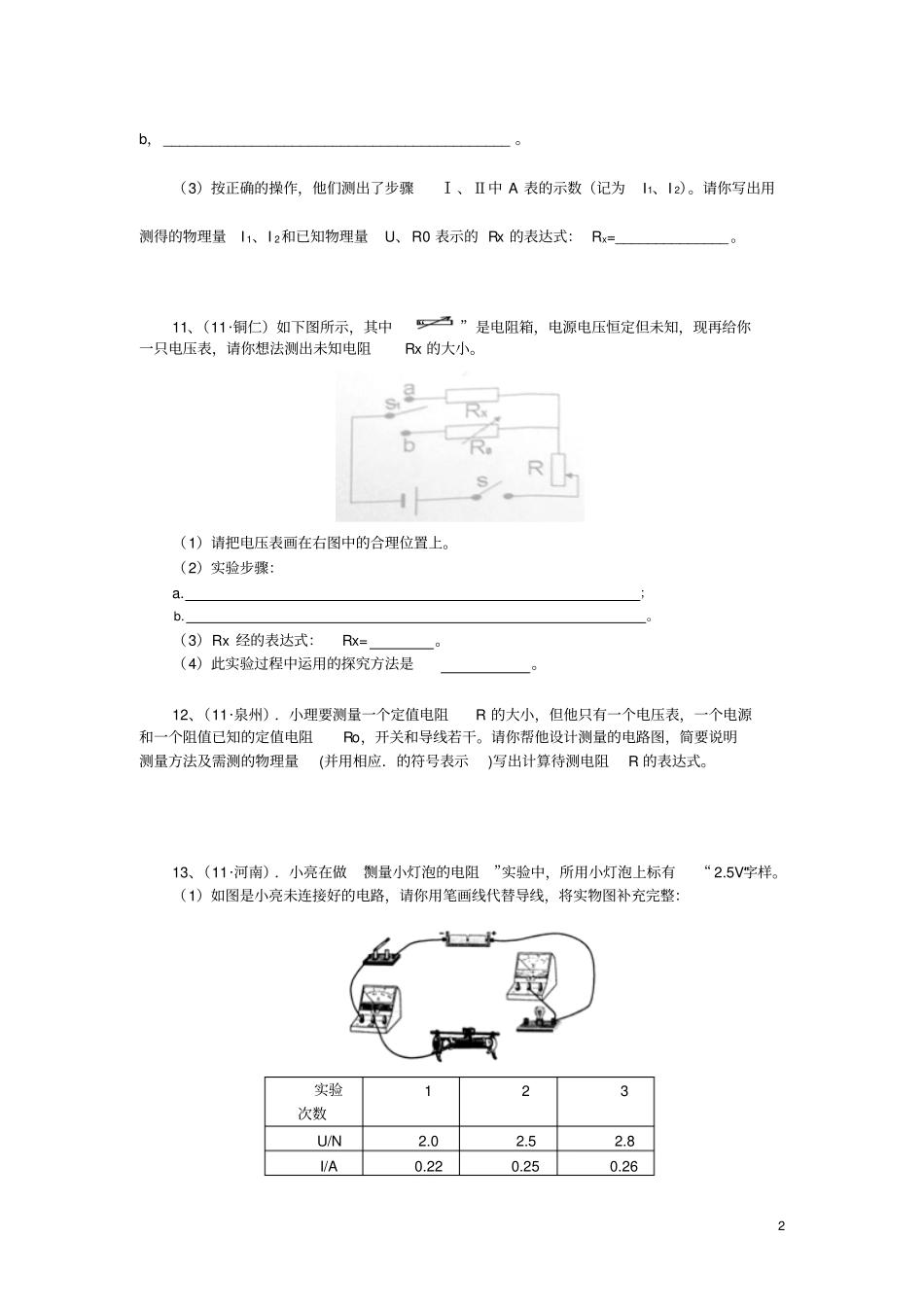

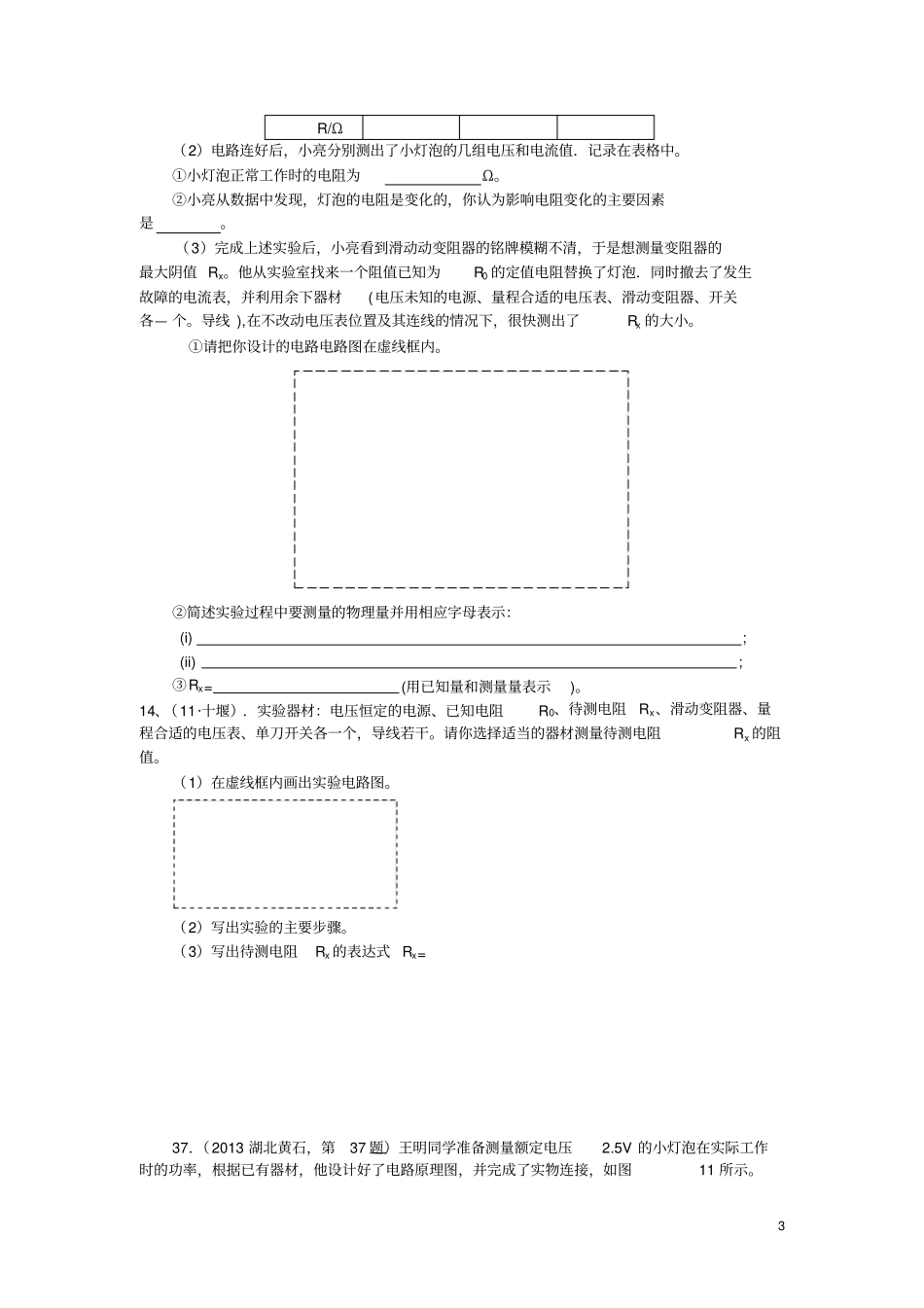

1中考物理电学实验探究题汇编9、（11·北京）．小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。（1）为了测出电阻RX的阻值，请你只添加两根导线完成图所示的实验电路的连接。（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。RX=。10、（11·成都）．实验室备有下列器材：A．待测定值电阻Rx：阻值在7~9Ω之间B．滑动变阻器：最大阻值500ΩC．滑动变阻器：最大阻值10ΩD．定值电阻R0：阻值10ΩE．电流表A：测量范围0~0.6A，0~3AF．电源E：电源电压U恒为4VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻Rx的电阻，小聪、小亮和小英共同设计了下图所示的电路。（1）在他们设计的电路中，电流表的量程应选_______A，滑动变阻器应选_______（填器材前面的序号字母）。（2）小亮设计的实验操作主要步骤是：Ⅰ．将开关掷向a，移动滑片P至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）；Ⅱ．将开关掷b，移动滑片P至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）；小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，正确的步骤Ⅱ应该是：将开关掷向2b，___________________________________________。（3）按正确的操作，他们测出了步骤Ⅰ、Ⅱ中A表的示数（记为I1、I2）。请你写出用测得的物理量I1、I2和已知物理量U、R0表示的Rx的表达式：Rx=______________。11、（11·铜仁）如下图所示，其中“”是电阻箱，电源电压恒定但未知，现再给你一只电压表，请你想法测出未知电阻Rx的大小。（1）请把电压表画在右图中的合理位置上。（2）实验步骤：a.；b.。（3）Rx经的表达式：Rx=。（4）此实验过程中运用的探究方法是。12、（11·泉州）．小理要测量一个定值电阻R的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻Ro，开关和导线若干。请你帮他设计测量的电路图，简要说明测量方法及需测的物理量(并用相应．的符号表示)写出计算待测电阻R的表达式。13、（11·河南）．小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V"字样。（1）如图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：实验次数123U/N2.02.52.8I/A0.220.250.263R/Ω（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。①小灯泡正常工作时的电阻为Ω。②小亮从数据中发现，灯泡的电阻是变化的，你认为影响电阻变化的主要因素是。（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阴值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个。导线),在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。①请把你设计的电路电路图在虚线框内。②简述实验过程中要测量的物理量并用相应字母表示：(i);(ii);③Rx=(用已知量和测量量表示)。14、（11·十堰）．实验器材：电压恒定的电源、已知电阻R0、待测电阻Rx、滑动变阻器、量程合适的电压表、单刀开关各一个，导线若干。请你选择适当的器材测量待测电阻Rx的阻值。（1）在虚线框内画出实验电路图。（2）写出实验的主要步骤。（3）写出待测电阻Rx的表达式Rx=37．（2013湖北黄石，第37题）王明同学准备测量额定电压2.5V的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接，如图11所示。4（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图。（2）某次测量过程中，闭合开关后，电压表和电流表的示数如图12所示，则电压表的示数为V，电流表的示数为A，则此时小灯泡的功率为W。（最后一空保留两位小数）（3）滑动变阻器的滑片P向B端滑动后，小灯泡的电功率将。（选填“增大”、“减小”或“不变”）（4）王明同学经过多次测量与计算后，得到了一组功率P与电压的平方U2的数据，下...
