乙烯基防腐施工设计总方案VIP专享VIP免费

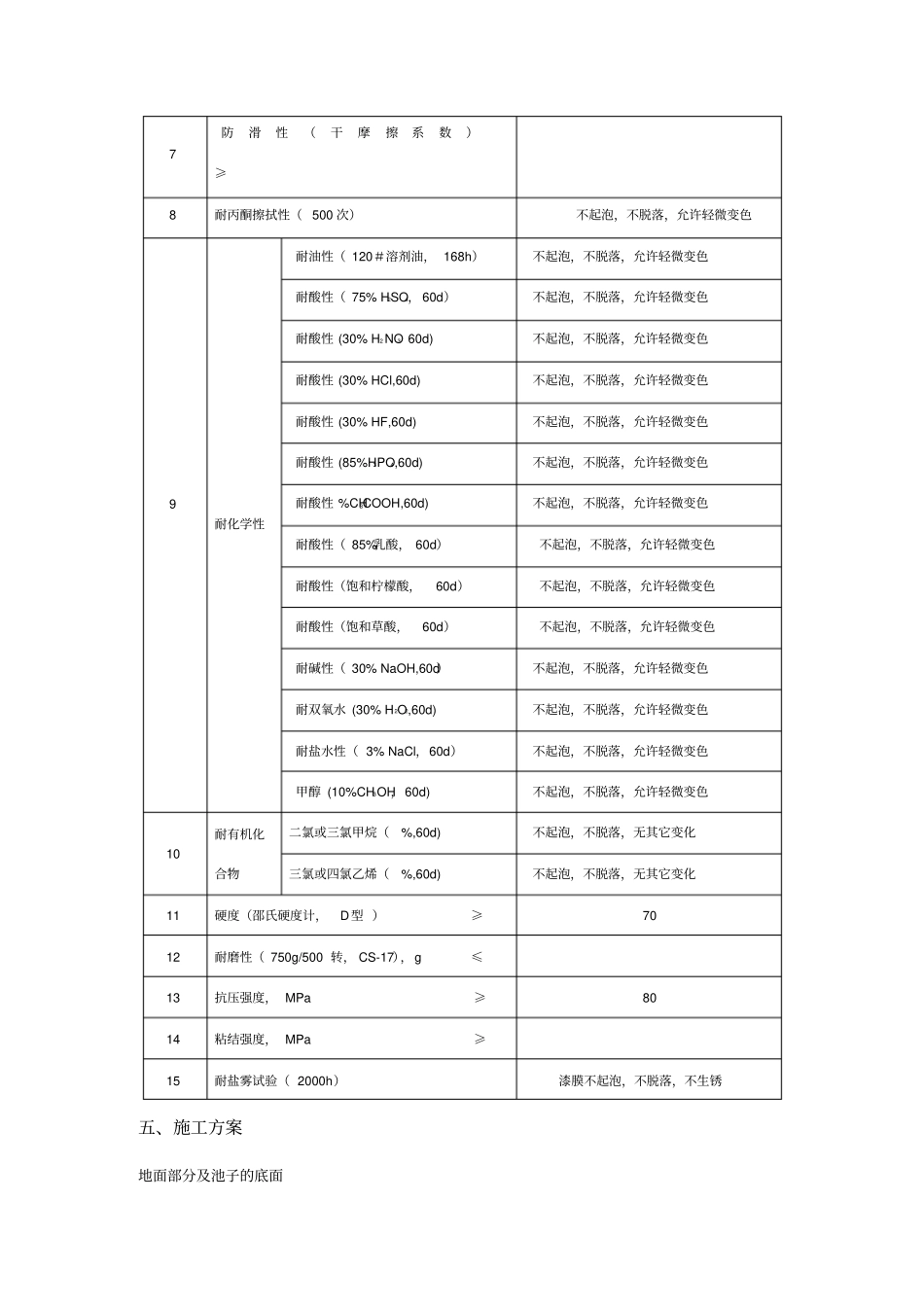

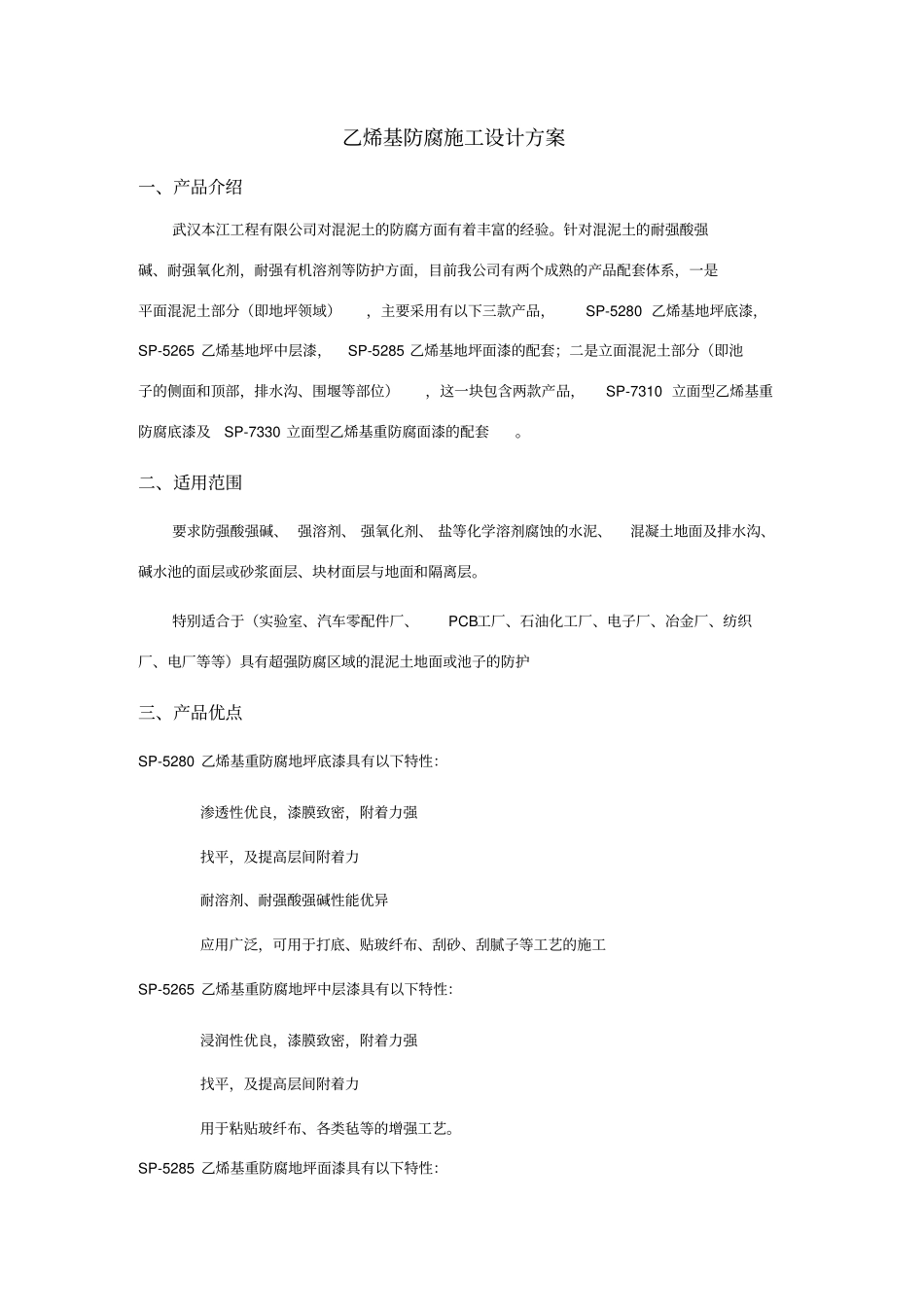

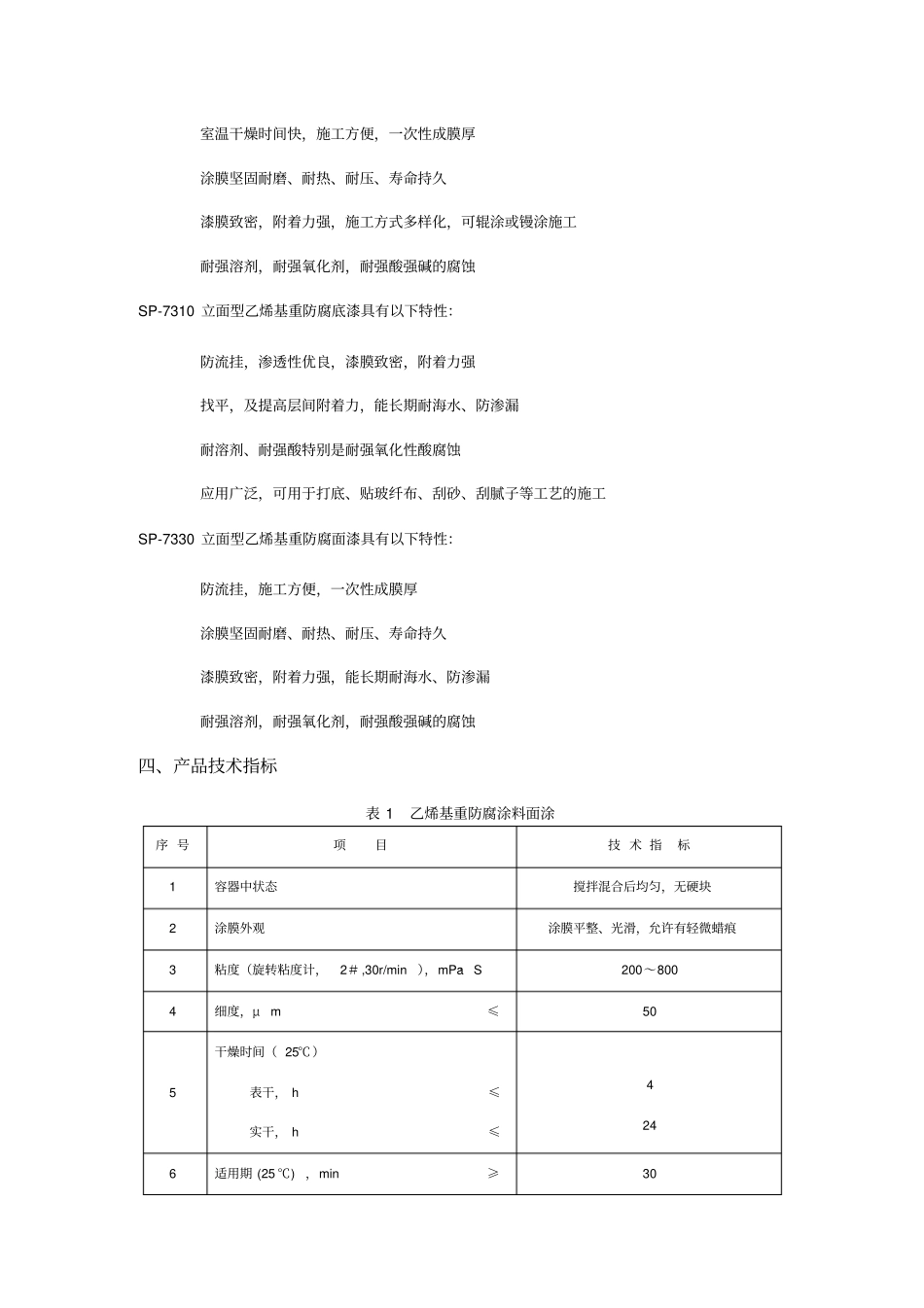

乙烯基防腐施工设计方案一、产品介绍武汉本江工程有限公司对混泥土的防腐方面有着丰富的经验。针对混泥土的耐强酸强碱、耐强氧化剂，耐强有机溶剂等防护方面，目前我公司有两个成熟的产品配套体系，一是平面混泥土部分（即地坪领域），主要采用有以下三款产品，SP-5280乙烯基地坪底漆，SP-5265乙烯基地坪中层漆，SP-5285乙烯基地坪面漆的配套；二是立面混泥土部分（即池子的侧面和顶部，排水沟、围堰等部位），这一块包含两款产品，SP-7310立面型乙烯基重防腐底漆及SP-7330立面型乙烯基重防腐面漆的配套。二、适用范围要求防强酸强碱、强溶剂、强氧化剂、盐等化学溶剂腐蚀的水泥、混凝土地面及排水沟、碱水池的面层或砂浆面层、块材面层与地面和隔离层。特别适合于（实验室、汽车零配件厂、PCB工厂、石油化工厂、电子厂、冶金厂、纺织厂、电厂等等）具有超强防腐区域的混泥土地面或池子的防护三、产品优点SP-5280乙烯基重防腐地坪底漆具有以下特性：渗透性优良，漆膜致密，附着力强找平，及提高层间附着力耐溶剂、耐强酸强碱性能优异应用广泛，可用于打底、贴玻纤布、刮砂、刮腻子等工艺的施工SP-5265乙烯基重防腐地坪中层漆具有以下特性：浸润性优良，漆膜致密，附着力强找平，及提高层间附着力用于粘贴玻纤布、各类毡等的增强工艺。SP-5285乙烯基重防腐地坪面漆具有以下特性：室温干燥时间快，施工方便，一次性成膜厚涂膜坚固耐磨、耐热、耐压、寿命持久漆膜致密，附着力强，施工方式多样化，可辊涂或镘涂施工耐强溶剂，耐强氧化剂，耐强酸强碱的腐蚀SP-7310立面型乙烯基重防腐底漆具有以下特性：防流挂，渗透性优良，漆膜致密，附着力强找平，及提高层间附着力，能长期耐海水、防渗漏耐溶剂、耐强酸特别是耐强氧化性酸腐蚀应用广泛，可用于打底、贴玻纤布、刮砂、刮腻子等工艺的施工SP-7330立面型乙烯基重防腐面漆具有以下特性：防流挂，施工方便，一次性成膜厚涂膜坚固耐磨、耐热、耐压、寿命持久漆膜致密，附着力强，能长期耐海水、防渗漏耐强溶剂，耐强氧化剂，耐强酸强碱的腐蚀四、产品技术指标表1乙烯基重防腐涂料面涂序号项目技术指标1容器中状态搅拌混合后均匀，无硬块2涂膜外观涂膜平整、光滑，允许有轻微蜡痕3粘度（旋转粘度计，2＃,30r/min），mPa·S200～8004细度，μm≤505干燥时间（25℃）表干，h≤实干，h≤4246适用期(25℃)，min≥307防滑性（干摩擦系数）≥8耐丙酮擦拭性（500次）不起泡，不脱落，允许轻微变色9耐化学性耐油性（120＃溶剂油，168h）不起泡，不脱落，允许轻微变色耐酸性（75%H2SO4，60d）不起泡，不脱落，允许轻微变色耐酸性(30%H2NO360d)不起泡，不脱落，允许轻微变色耐酸性(30%HCl,60d)不起泡，不脱落，允许轻微变色耐酸性(30%HF,60d)不起泡，不脱落，允许轻微变色耐酸性(85%H3PO4,60d)不起泡，不脱落，允许轻微变色耐酸性%CH3COOH,60d)不起泡，不脱落，允许轻微变色耐酸性（85%乳酸，60d）不起泡，不脱落，允许轻微变色耐酸性（饱和柠檬酸，60d）不起泡，不脱落，允许轻微变色耐酸性（饱和草酸，60d）不起泡，不脱落，允许轻微变色耐碱性（30%NaOH,60d）不起泡，不脱落，允许轻微变色耐双氧水(30%H2O2,60d)不起泡，不脱落，允许轻微变色耐盐水性（3%NaCl，60d）不起泡，不脱落，允许轻微变色甲醇(10%CH3OH，60d)不起泡，不脱落，允许轻微变色10耐有机化合物二氯或三氯甲烷（%,60d)不起泡，不脱落，无其它变化三氯或四氯乙烯（%,60d)不起泡，不脱落，无其它变化11硬度（邵氏硬度计，D型）≥7012耐磨性（750g/500转，CS-17），g≤13抗压强度，MPa≥8014粘结强度，MPa≥15耐盐雾试验（2000h）漆膜不起泡，不脱落，不生锈五、施工方案地面部分及池子的底面表1平面乙烯基重防腐地坪涂装系统(三布五油)工序秀珀产品名称施工遍数材料用量（Kg/㎡）基材处理打磨、清洁地面施工底漆SP-5280乙烯基重防腐地坪底漆1道～粘贴玻纤布SP-5265乙烯基重防腐地坪中层漆或SP-5280乙烯基重防腐地坪底漆，玻纤布3层～刮砂浆SP-5280乙烯基重防腐地坪底漆，中砂，细砂1～2道～刮腻子SP-5280乙烯基重防腐地坪底漆，滑石粉1～2道～镘涂面漆SP-5285乙烯基重防腐地坪面漆1...
