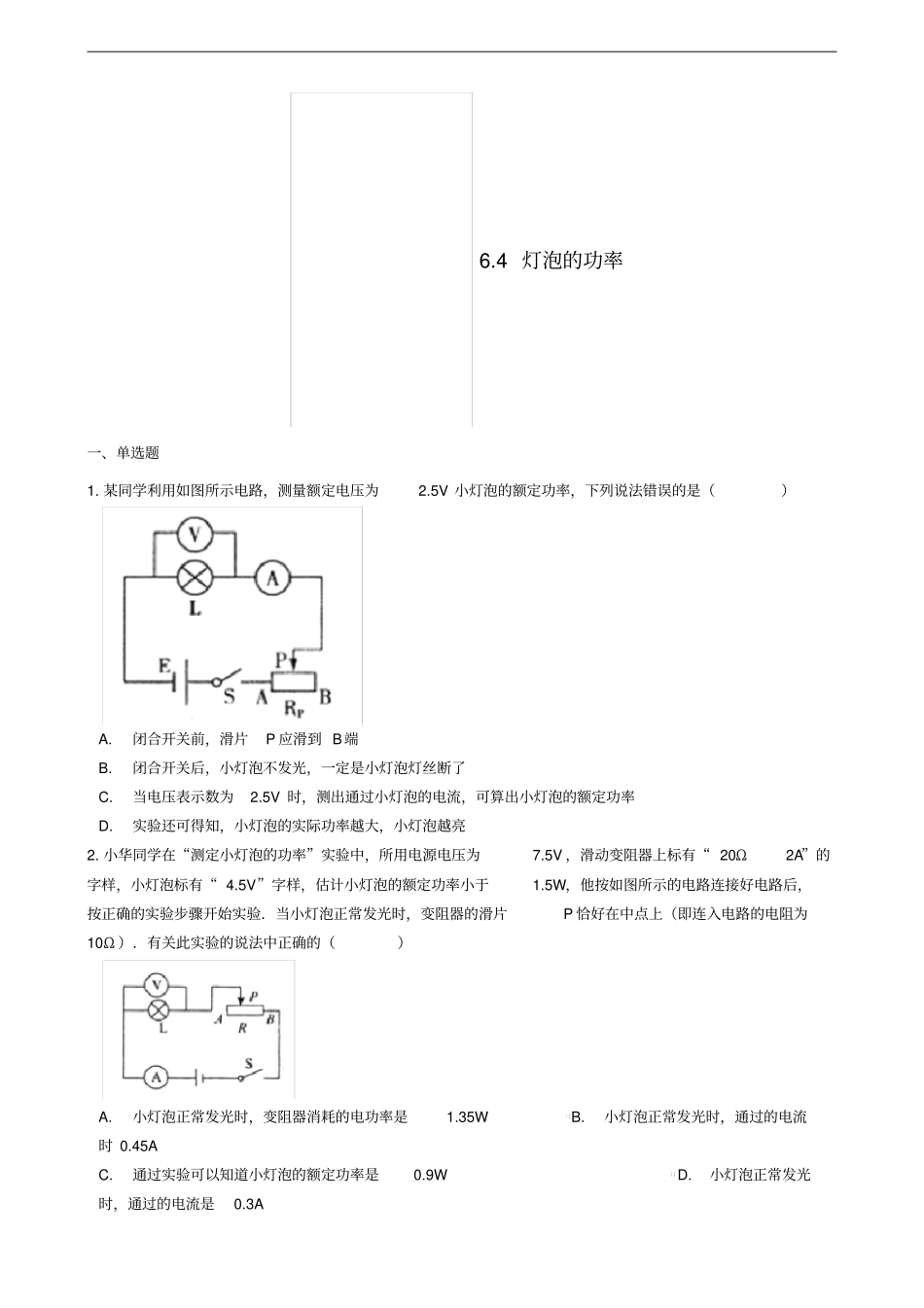

6.4灯泡的功率一、单选题1.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.实验还可得知，小灯泡的实际功率越大，小灯泡越亮2.小华同学在“测定小灯泡的功率”实验中，所用电源电压为7.5V，滑动变阻器上标有“20Ω2A”的字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W，他按如图所示的电路连接好电路后，按正确的实验步骤开始实验．当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电阻为10Ω）．有关此实验的说法中正确的（）A.小灯泡正常发光时，变阻器消耗的电功率是1.35WB.小灯泡正常发光时，通过的电流时0.45AC.通过实验可以知道小灯泡的额定功率是0.9WD.小灯泡正常发光时，通过的电流是0.3A3.为了探究“电功率与电阻的关系式”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（）A.R1＞R2P1＞P2B.R1＜R2P1＜P2C.R1＞R2P1＜P2D.R1＜R2P1＞P24.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（）A.Pa=Pd=PbB.Pa=Pd＞PbC.Pa＞Pd＞PbD.Pa＜Pd=Pb5.李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡．将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（）A.R1＞R2，P1＞P2B.R1＜R2，P1＜P2C.R1＞R2，P1＜P2D.R1＜R2，P1＞P26.如图所示，如果电阻R的数值和各电流表与电压表的示数都已知，哪一个图中的数据无法让我们计算出灯泡L的功率（）A.B.C.D.7.如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（）A.测小灯泡正常发光的电阻B.测小灯泡的实际电功率C.测小灯泡消耗的电能D.测小灯泡产生的热量8.下列家用电器中，正常工作一小时耗电接近1.2kW·h的是（）A.电视机B.电冰箱C.空调D.台灯9.如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A.电流表、电压表、滑动变阻器B.电压表、电流表、滑动变阻器C.滑动变阻器、电流表、电压表D.电压表、滑动变阻器、电流表10.下列各电路中，电阻R的阻值和小灯泡的额定电压已知，电流表能正常读数，则能测出小灯泡额定功率的电路是（）A.B.C.D.二、填空题11.某同学在做“用电流表和电压表测定小灯泡功率”的实验中，所用小灯泡的额定电压为2.5V，额定功率小于1W．①则电源至少应选用________节干电池串联，电压表的量程应选用0～3V，电流表的量程应选用________A．②如图是测量小灯泡的功率的原理图，若连接电路时灯泡接触不良，而其他部分完好．则除了灯泡不亮之外，还会出现的现象是：Ⅰ．________：Ⅱ．________．③排除故障后，该同学设计、并根据实验现象和数据填写的一份实验记录表格：次数灯泡两端电压/V通过灯丝的电流/A灯泡亮度灯泡的电功率/W灯泡的平均电功率/W12.200.28比正常发光时暗0.620.7622.500.30正常发光32.800.32比正常发光时亮0.90根据表格内容，试回答下列问题：Ⅰ．小灯泡的额定功率是________；Ⅱ．小灯泡正常发光时灯丝电阻的阻值是________；（保留一位小数）Ⅲ．在“实验记录”中如果该同学对实验现象的观察和数据的记录都正确，请你指出他所设计的实验记录表格中的一处错误：________；Ⅳ．滑动变阻器在实验中所起的作用：除了可以改变电路中的电流和灯泡两端的电压之外，还可以起到________的作用．12.如图1所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据...
