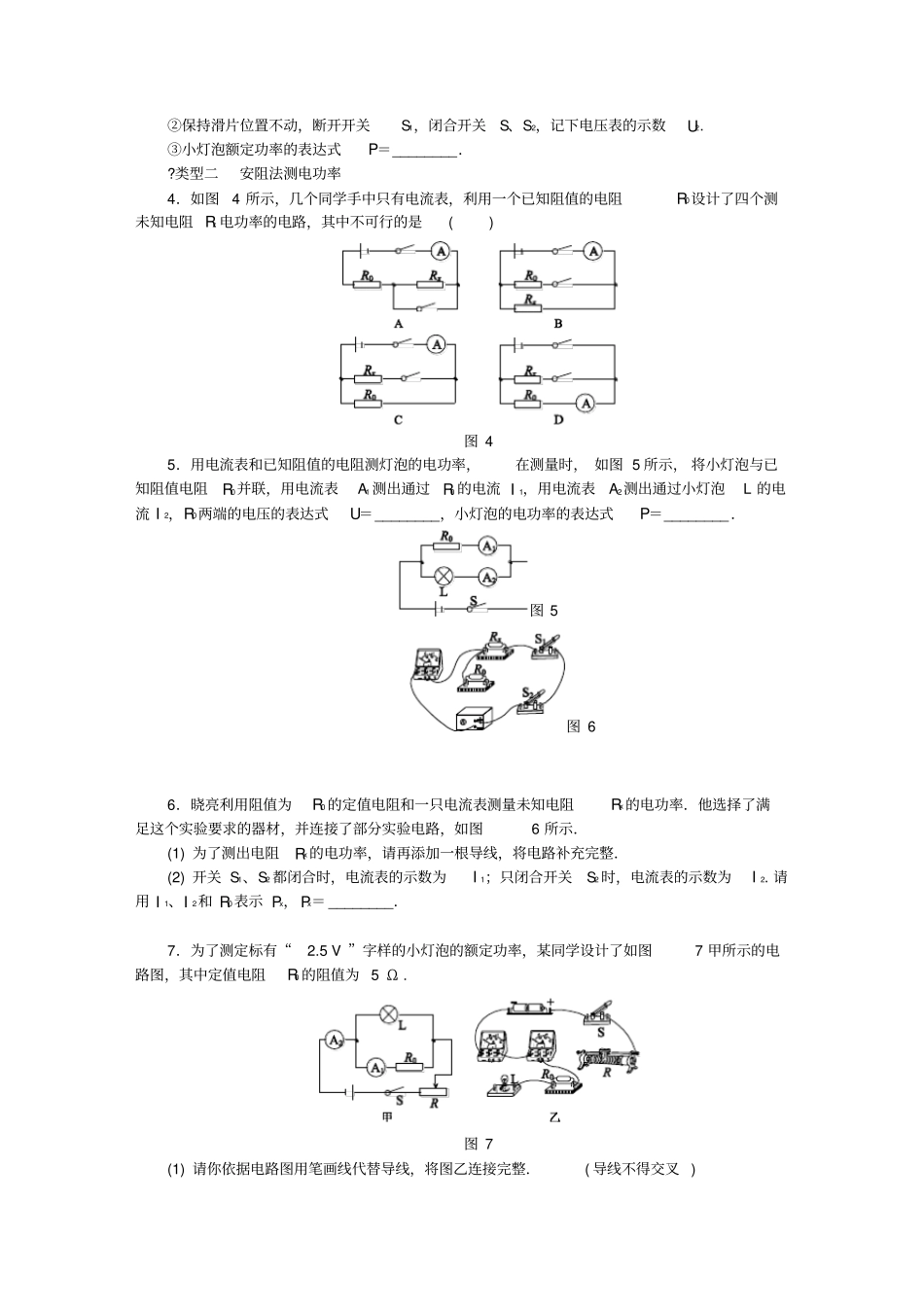

专题训练(八)特殊方法测电功率?类型一伏阻法测电功率1．用电压表和已知阻值的电阻测小灯泡的电功率，在测量时，如图1甲所示，将灯泡与已知阻值的电阻串联，用电压表测出已知阻值的电阻R0两端的电压U1，求出通过R0的电流I即通过灯泡的电流的表达式I＝________，用电压表测出灯泡两端的电压U2，运用公式P＝UI即可求出灯泡的电功率P＝________．如果有两个电压表，则中途就不用再拆下电压表，直接测量即可，如图乙所示．图12．用如图1所示的电路来测量小灯泡的额定功率，小灯泡上标有“2.5V”的字样，R0的阻值已知．图2(1)将实验过程补充完整．A．对照电路图连接好电路，并将滑动变阻器的滑片移至阻值最大处．B．闭合开关，________________________________________________________________________.C．断开开关，整理器材．(2)用测量所得物理量和已知量的符号表示出小灯泡的额定功率P额＝________．(3)写出本实验中滑动变阻器的作用：_______________________________________________________________________________________________________________________________________________________________________________________.图33．在测量标有“3.8V”字样的小灯泡额定功率的实验过程中，小强的电流表损坏了，老师给了他一个已知阻值为R的定值电阻和若干个开关，小强设计了如图3所示的电路，在不改变该电路连接的情况下，正确测出小灯泡的额定功率．①正确连接电路后，并将滑动变阻器的滑片滑至阻值最大处；接下来的实验步骤是____________________________________________________________________________________________________________________________________________________________________________．②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U2.③小灯泡额定功率的表达式P＝________．?类型二安阻法测电功率4．如图4所示，几个同学手中只有电流表，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx电功率的电路，其中不可行的是()图45．用电流表和已知阻值的电阻测灯泡的电功率，在测量时，如图5所示，将小灯泡与已知阻值电阻R0并联，用电流表A1测出通过R0的电流I1，用电流表A2测出通过小灯泡L的电流I2，R0两端的电压的表达式U＝________，小灯泡的电功率的表达式P＝________．图5图66．晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻Rx的电功率．他选择了满足这个实验要求的器材，并连接了部分实验电路，如图6所示．(1)为了测出电阻Rx的电功率，请再添加一根导线，将电路补充完整．(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2.请用I1、I2和R0表示Px，Px＝________．7．为了测定标有“2.5V”字样的小灯泡的额定功率，某同学设计了如图7甲所示的电路图，其中定值电阻R0的阻值为5Ω.图7(1)请你依据电路图用笔画线代替导线，将图乙连接完整．(导线不得交叉)图8(2)正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为________A时，小灯泡正常发光．此时电流表A2的示数如图8所示，则小灯泡的额定功率为________W.(3)在实验测量过程中，电流表A1与R0串联起来的作用相当于________．?类型三替代法测电功率8．小灯泡的额定电压为2.5V，为了测量小灯泡的额定功率，小华设计了如图9所示的电路．L是小灯泡，R是电阻箱，RP是滑动变阻器，S1是单刀双掷开关．(1)按电路图连接实物图时开关应________，并将滑动变阻器滑片移至阻值最大处．图9(2)闭合开关S后，应先把开关S1接到触点________(选填“1”或“2”)，调节滑动变阻器，使电压表的示数为________V，然后把开关S1接到另一触点，并调节电阻箱R，直到电压表示数为________V，读出此时电阻箱的示数为10Ω，则小灯泡的额定功率为________W.9．小鹭利用电流表和电阻箱测量小灯泡的电功率，设计并连接了如图10所示的部分实验电路．图10(1)请你添加一根导线，将图甲的实物图补充完整，并使滑动变阻器的滑片P向右滑动时接入电路的阻值变大．(2)闭合开关S1，将开关S2接________(选填“1”或“2”)，调节滑动变阻器使电流表的示数为I1，如图乙所示...
