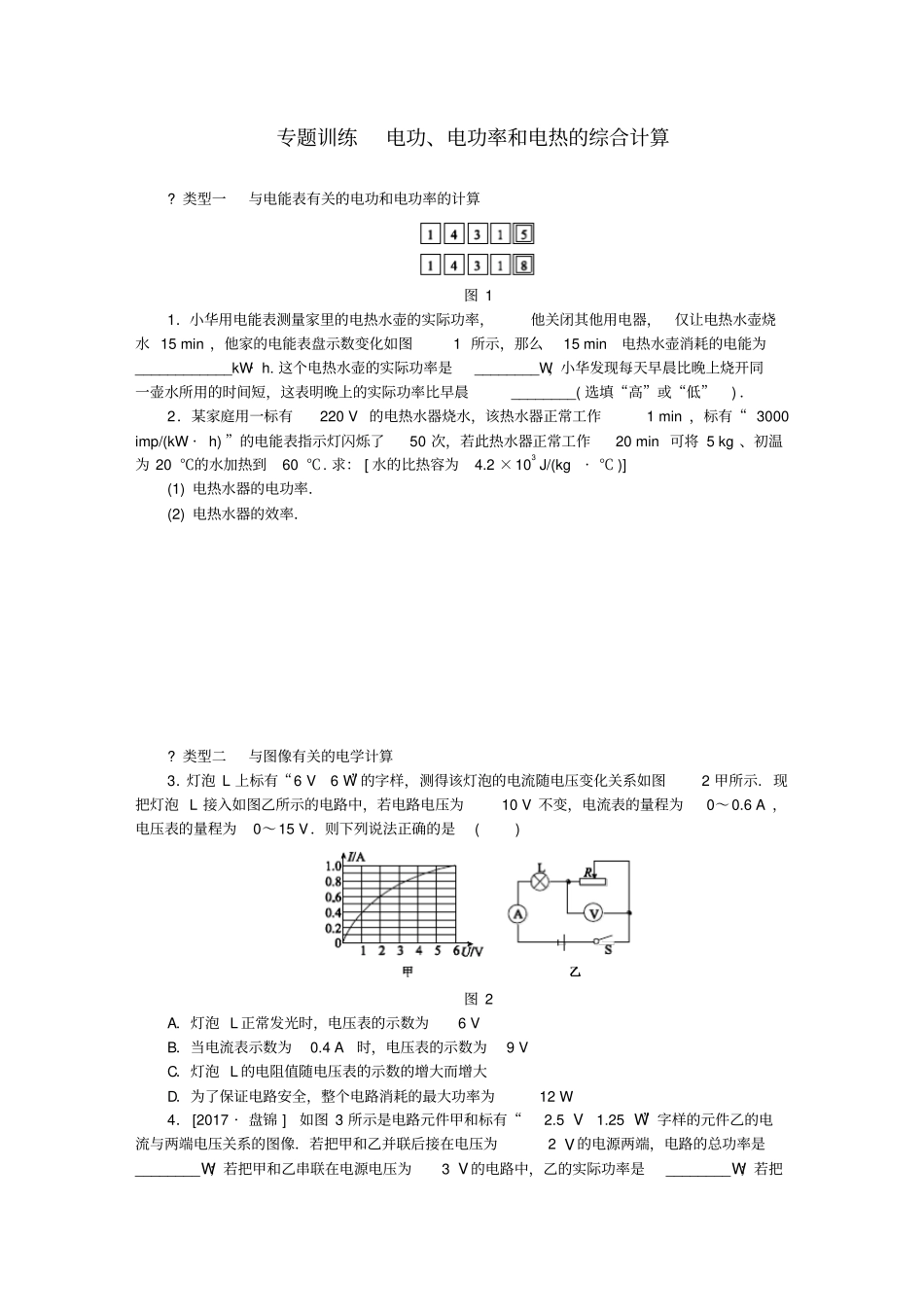

专题训练电功、电功率和电热的综合计算?类型一与电能表有关的电功和电功率的计算图11．小华用电能表测量家里的电热水壶的实际功率，他关闭其他用电器，仅让电热水壶烧水15min，他家的电能表盘示数变化如图1所示，那么15min电热水壶消耗的电能为____________kW·h.这个电热水壶的实际功率是________W，小华发现每天早晨比晚上烧开同一壶水所用的时间短，这表明晚上的实际功率比早晨________(选填“高”或“低”)．2．某家庭用一标有220V的电热水器烧水，该热水器正常工作1min，标有“3000imp/(kW·h)”的电能表指示灯闪烁了50次，若此热水器正常工作20min可将5kg、初温为20℃的水加热到60℃.求：[水的比热容为4.2×103J/(kg·℃)](1)电热水器的电功率．(2)电热水器的效率．?类型二与图像有关的电学计算3．灯泡L上标有“6V6W”的字样，测得该灯泡的电流随电压变化关系如图2甲所示．现把灯泡L接入如图乙所示的电路中，若电路电压为10V不变，电流表的量程为0～0.6A，电压表的量程为0～15V．则下列说法正确的是()图2A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为12W4．[2017·盘锦]如图3所示是电路元件甲和标有“2.5V1.25W”字样的元件乙的电流与两端电压关系的图像．若把甲和乙并联后接在电压为2V的电源两端，电路的总功率是________W；若把甲和乙串联在电源电压为3V的电路中，乙的实际功率是________W；若把乙和“3V3W”的灯泡L(灯丝电阻不变)串联在电源两端，在保证电路元件安全的情况下，电源电压最大为________V.图35．实验桌上有一个电学元件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图4甲所示．a、b是该元件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V．科技小组同学测得通过该元件的电流I和其两端电压U的数值，并绘制成如图乙所示的图像．(1)R2的阻值是多少？(2)电阻R2的额定功率是多少？图4?类型三与电热器有关的电热计算6．[2016·鄂州]某型号电饭煲有加热和保温的功能，如图5甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于________(选填“保温”或“加热”)状态，图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是________，其大小为________．图57．[2017·广元]小军家里有一款高、低温两挡电烤炉，他查看使用说明书，收集到一些信息如下：额定电压220V，低温挡时电功率880W，高温挡电功率1980W，电路原理图如图6所示，R1、R2代表两根电热丝，S2为温控开关，根据上述信息，解答下列问题：图6(1)在高温挡正常工作时，电路的总电流多大？(2)在低温挡正常工作1.5h消耗多少度电能？电热丝R1的电阻多大？(3)若电热丝R2烧毁了，要使电路恢复正常工作，小军用两根“220V550W”的相同电热丝替代R2，你认为小军的做法能否满足要求(请你用计算结果回答)．8．[2017·重庆]下表为某电烤箱的铭牌，高温挡额定功率模糊不清．如图7所示虚线内是电烤箱内部的简化电路图．R1和R2均为电热丝，R2＝72.6Ω.电烤箱开关接1时是低温挡，接2时是高温挡．求：图7(1)电烤箱在低温挡正常工作10min电流做的功．(2)R1的阻值．(3)在某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/(kW·h)”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压．1．0.31200低2．(1)3000imp/(kW·h)表示的是电路中每消耗1kW·h的电能，指示灯闪烁3000次，则指示灯闪烁50次消耗的电能：W＝503000kW·h＝160kW·h＝160×3.6×106J＝6×104J，t＝1min＝60s，用电器的功率：P＝Wt＝6×104J60s＝1000W.(2)水吸收的热量：Q吸＝cmΔt＝4.2×103J/kg·℃×5kg×(60℃－20℃)＝8.4×105J，由P＝Wt可得消耗的电能：W′＝Pt′＝1000W×20×60s＝1.2×106J，电热水器的效率：η＝Q吸W′×100%＝8.4×105J1.2×106J×100%＝70%.3．B4．1.20.445．(1)由该元件的电流I和其两端电压U的关系图像可知：当U＝6V时，通过其电路I＝1.5A，由并联电路的电压特点可知此时：U＝U1...
