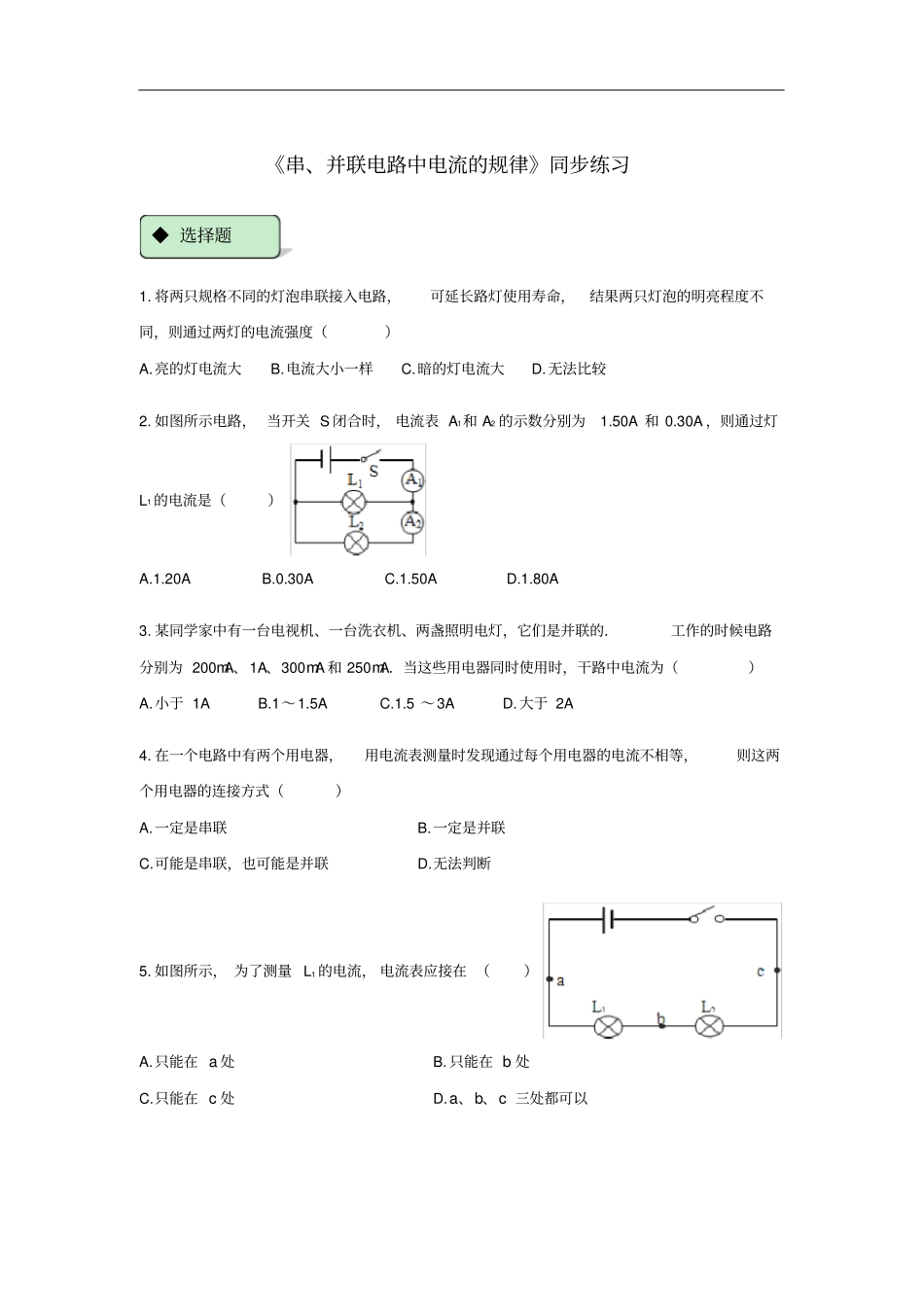

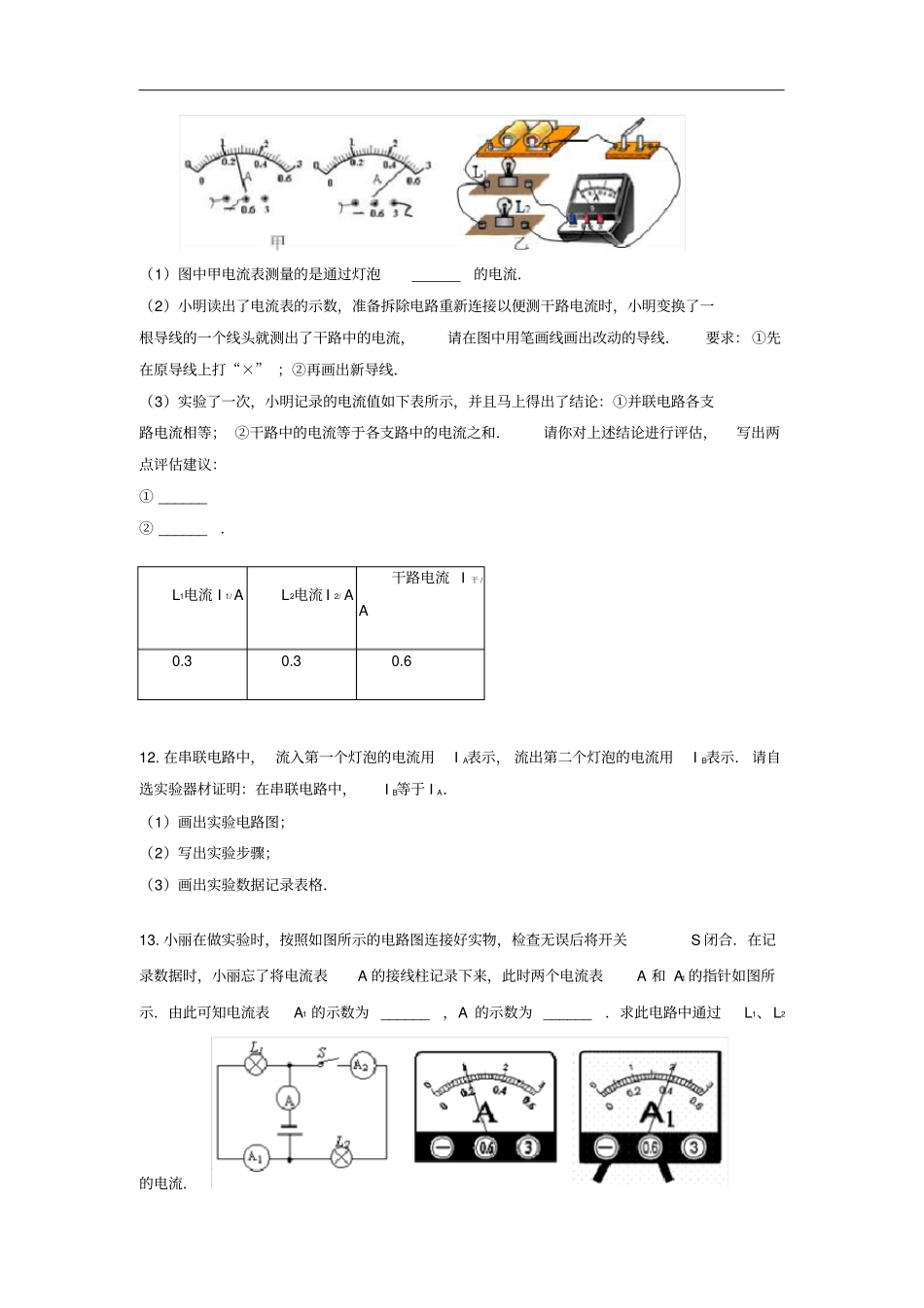

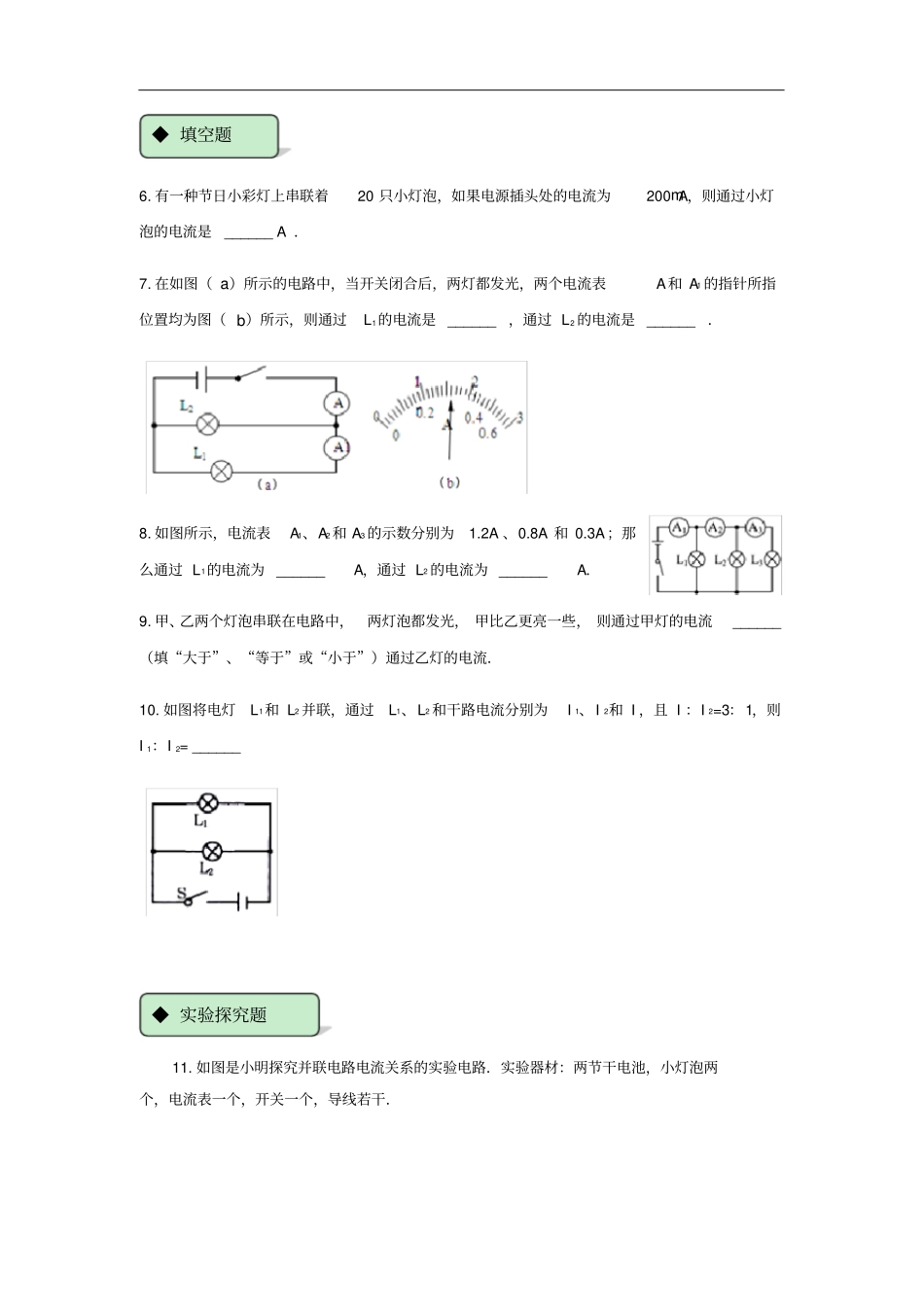

《串、并联电路中电流的规律》同步练习1.将两只规格不同的灯泡串联接入电路，可延长路灯使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较2.如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.50A和0.30A，则通过灯L1的电流是（）A.1.20AB.0.30AC.1.50AD.1.80A3.某同学家中有一台电视机、一台洗衣机、两盏照明电灯，它们是并联的．工作的时候电路分别为200mA、1A、300mA和250mA．当这些用电器同时使用时，干路中电流为（）A.小于1AB.1～1.5AC.1.5～3AD.大于2A4.在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联D.无法判断5.如图所示，为了测量L1的电流，电流表应接在（）A.只能在a处B.只能在b处C.只能在c处D.a、b、c三处都可以◆选择题6.有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是______A．7.在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是______，通过L2的电流是______．8.如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为______A，通过L2的电流为______A．9.甲、乙两个灯泡串联在电路中，两灯泡都发光，甲比乙更亮一些，则通过甲灯的电流______（填“大于”、“等于”或“小于”）通过乙灯的电流．10.如图将电灯L1和L2并联，通过L1、L2和干路电流分别为I1、I2和I，且I：I2=3：1，则I1：I2=______11.如图是小明探究并联电路电流关系的实验电路．实验器材：两节干电池，小灯泡两个，电流表一个，开关一个，导线若干．◆填空题◆实验探究题（1）图中甲电流表测量的是通过灯泡______的电流．（2）小明读出了电流表的示数，准备拆除电路重新连接以便测干路电流时，小明变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线．要求：①先在原导线上打“×”；②再画出新导线．（3）实验了一次，小明记录的电流值如下表所示，并且马上得出了结论：①并联电路各支路电流相等；②干路中的电流等于各支路中的电流之和．请你对上述结论进行评估，写出两点评估建议：①______②______．L1电流I1/AL2电流I2/A干路电流I干/A0.30.30.612.在串联电路中，流入第一个灯泡的电流用IA表示，流出第二个灯泡的电流用IB表示．请自选实验器材证明：在串联电路中，IB等于IA．（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格．13.小丽在做实验时，按照如图所示的电路图连接好实物，检查无误后将开关S闭合．在记录数据时，小丽忘了将电流表A的接线柱记录下来，此时两个电流表A和A1的指针如图所示．由此可知电流表A1的示数为______，A的示数为______．求此电路中通过L1、L2的电流．14.灯L1和L2并联，如图所示，电流表A的示数为1.2A，A1的示数为0.9A，则电流表A2的示数为多少A？◆计算题答案与解析1.B解：因为在串联电路中，电流处处相等，所以通过这两只灯泡的电流大小是一样的．故选B．解决此题的关键是知道在串联电路中，电流处处相等．本题看似简单，其实是一道易错题．本题中有一个干扰因素，就是这两只灯泡的明亮程度不同．这里要搞清楚的是：灯泡的亮度是由灯泡的实际功率决定的，而不是由电流决定．这两只灯泡亮度不同的原因不是因为电流不相同，而是由于它们自身的电阻不同，结果在电流相同的情况下，造成了电功率不同，从而亮度不同的．2.A解：由图知，两灯泡并联，A1测干路中的电流，为1.5A，A2测通过L2的电流，为0.3A；所以通过L1的电路I1=I-I2=1.5A-0.3A=1.2A．故选A．首先对电路进行分析，判断出连接方式及电流表所测的电路；根据并联电路中的电路特点计算出通过L1的电流．此题考查了有关并联电路电流特点的应用，关键是分析出电流表所测的电路．3.C◆选择题解：一台电视机工作时通过的电流为200mA=0.2A；两盏照明电灯，一盏是300mA=0.3A，另一盏是250mA=0.25A；如果它们同时工作，则干路中的总电流I=0....
