书本打包机创新课程设计VIP免费

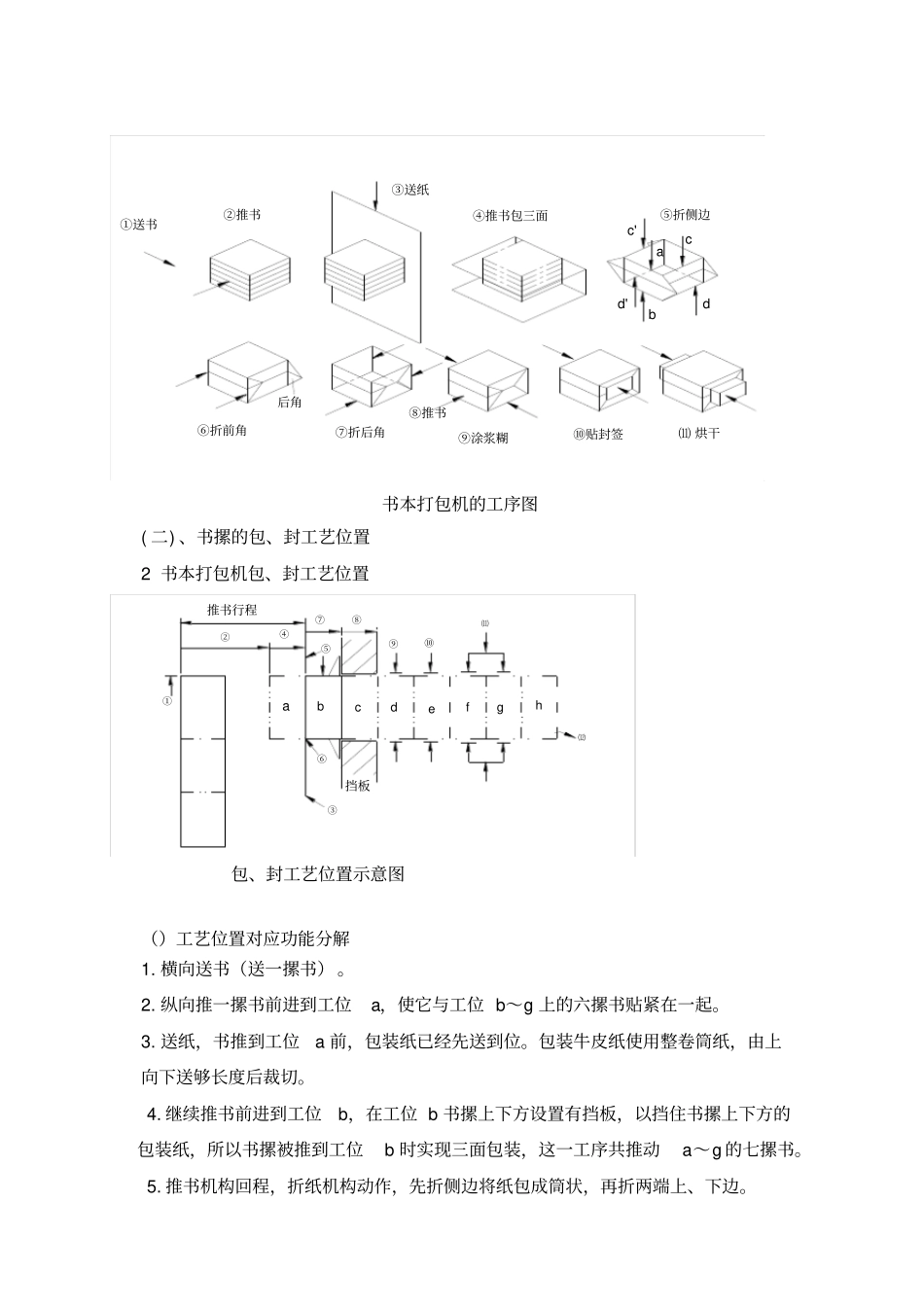

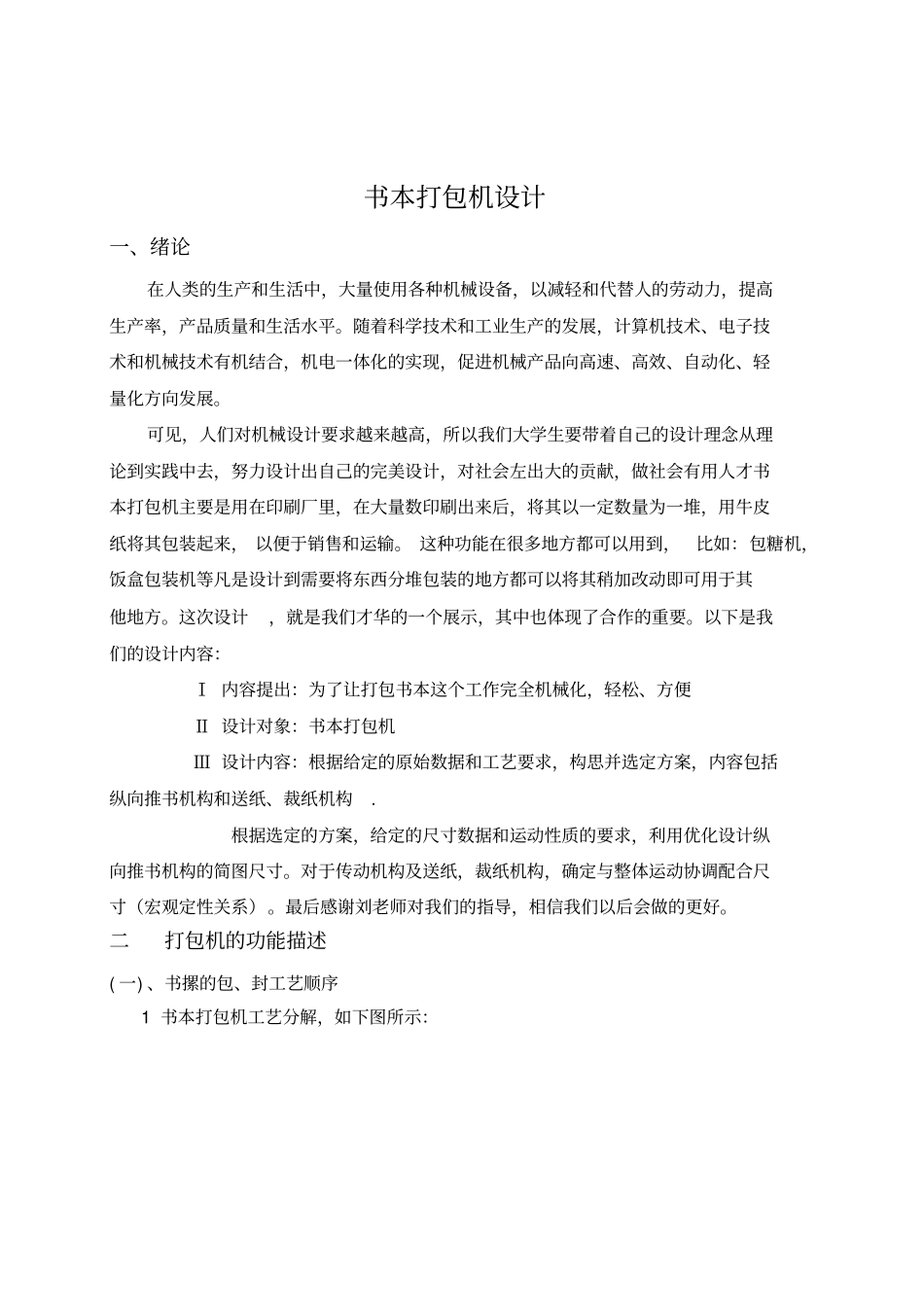

目录一、绪论···················································1二、打包机功能描述·········································1三、设计方案及数据分析·····································3四、机构方案初选···········································4五、机构运算确定··········································14六、机构综合设计··········································16七、感想与自我评价········································17八、参考文献··············································18书本打包机设计一、绪论在人类的生产和生活中，大量使用各种机械设备，以减轻和代替人的劳动力，提高生产率，产品质量和生活水平。随着科学技术和工业生产的发展，计算机技术、电子技术和机械技术有机结合，机电一体化的实现，促进机械产品向高速、高效、自动化、轻量化方向发展。可见，人们对机械设计要求越来越高，所以我们大学生要带着自己的设计理念从理论到实践中去，努力设计出自己的完美设计，对社会左出大的贡献，做社会有用人才书本打包机主要是用在印刷厂里，在大量数印刷出来后，将其以一定数量为一堆，用牛皮纸将其包装起来，以便于销售和运输。这种功能在很多地方都可以用到，比如：包糖机，饭盒包装机等凡是设计到需要将东西分堆包装的地方都可以将其稍加改动即可用于其他地方。这次设计，就是我们才华的一个展示，其中也体现了合作的重要。以下是我们的设计内容：Ⅰ内容提出：为了让打包书本这个工作完全机械化，轻松、方便Ⅱ设计对象：书本打包机Ⅲ设计内容：根据给定的原始数据和工艺要求，构思并选定方案，内容包括纵向推书机构和送纸、裁纸机构.根据选定的方案，给定的尺寸数据和运动性质的要求，利用优化设计纵向推书机构的简图尺寸。对于传动机构及送纸，裁纸机构，确定与整体运动协调配合尺寸（宏观定性关系）。最后感谢刘老师对我们的指导，相信我们以后会做的更好。二打包机的功能描述(一)、书摞的包、封工艺顺序1书本打包机工艺分解，如下图所示：⑥折前角②推书①送书⑦折后角后角⑨涂浆糊⑧推书⑾烘干⑩贴封签④推书包三面③送纸⑤折侧边d'bdc'ac书本打包机的工序图(二)、书摞的包、封工艺位置2书本打包机包、封工艺位置①⑤⑨⑩⑾⑥③②④推书行程⑦⑧abcdefgh⑿挡板包、封工艺位置示意图（）工艺位置对应功能分解1.横向送书（送一摞书）。2.纵向推一摞书前进到工位a，使它与工位b～g上的六摞书贴紧在一起。3.送纸，书推到工位a前，包装纸已经先送到位。包装牛皮纸使用整卷筒纸，由上向下送够长度后裁切。4.继续推书前进到工位b，在工位b书摞上下方设置有挡板，以挡住书摞上下方的包装纸，所以书摞被推到工位b时实现三面包装，这一工序共推动a～g的七摞书。5.推书机构回程，折纸机构动作，先折侧边将纸包成筒状，再折两端上、下边。6.继续折前角，将包装纸折成如图2—1实线所示位置的形状。7.再次推书前进折后角，推书机构又进到下一循环的工序4，此时将工位b上的书推到工位c。在此过程中，利用工位c两端设置的挡板实现折后角。8.在实现上一步工序的同时，工位c的书被推至工位d。9.在工位d向两端涂浆糊。10.在工位e贴封签。11.在工位f、g用电热器把浆糊烘干。12.在工位h，人工将包封好的书摞取下。综上分析，可以看出：书本打包机中的主要机构包括：横向送书机构、纵向送书机构、送纸机构、裁纸机构、折角机构、涂浆糊贴标签机构以及烘干机构。三设计方案及数据分析(一)、结构描述1书本打包机是用牛皮纸将一摞书（5本一摞）包成一包，并在两端涂浆糊和贴好标签，如下图所示：书本打包机的总体功用(二)、原始数据及设计要求2下图所示为由总体设计规定的各部分的相...
