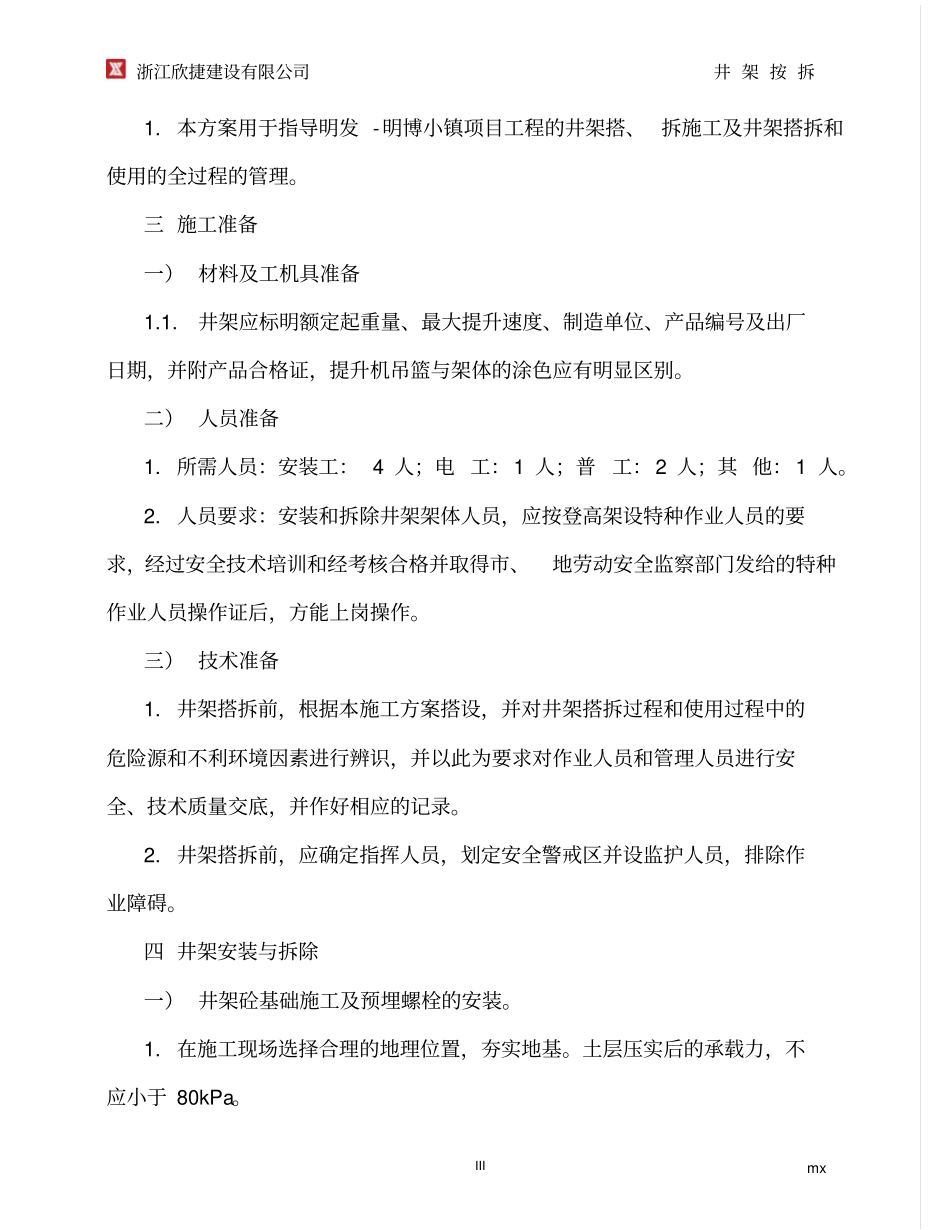

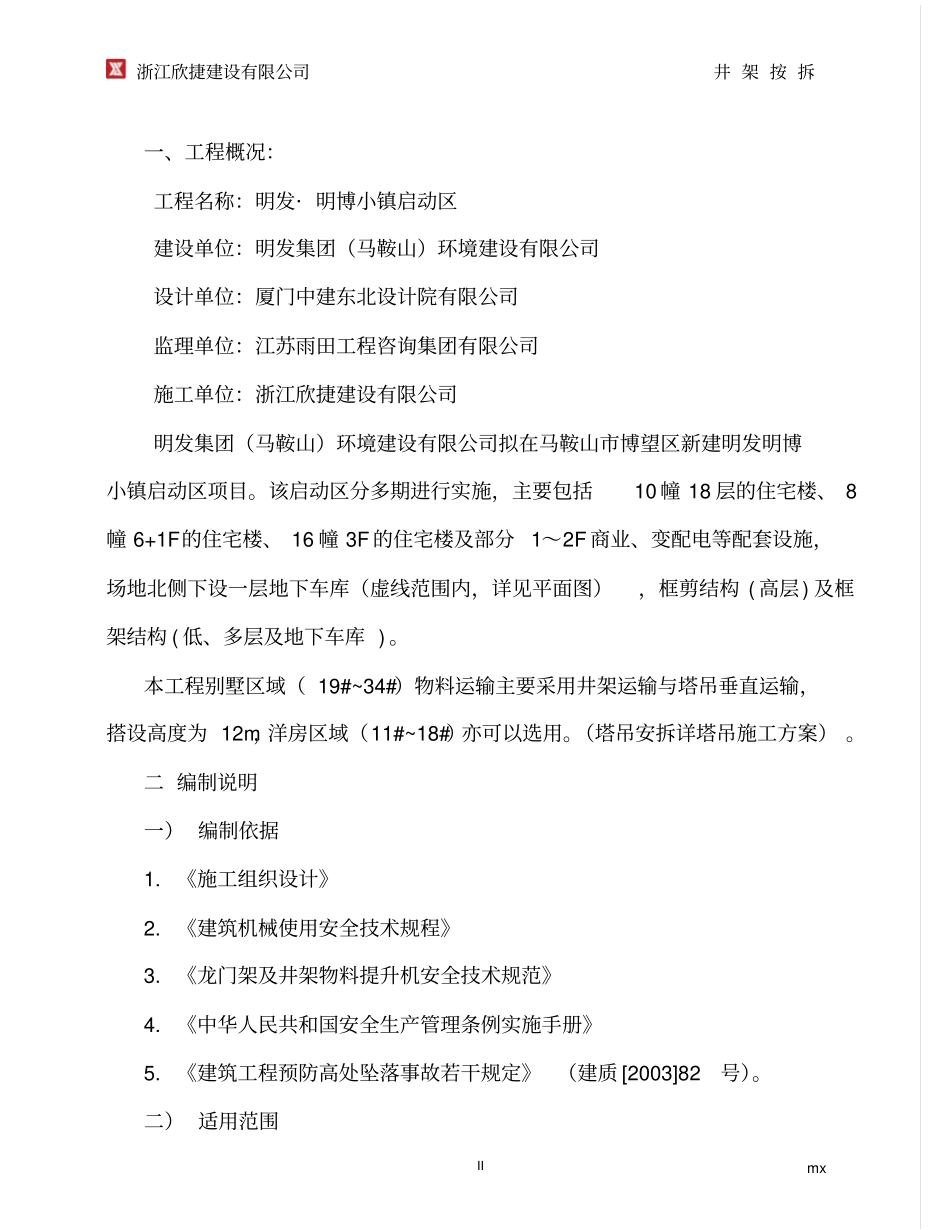

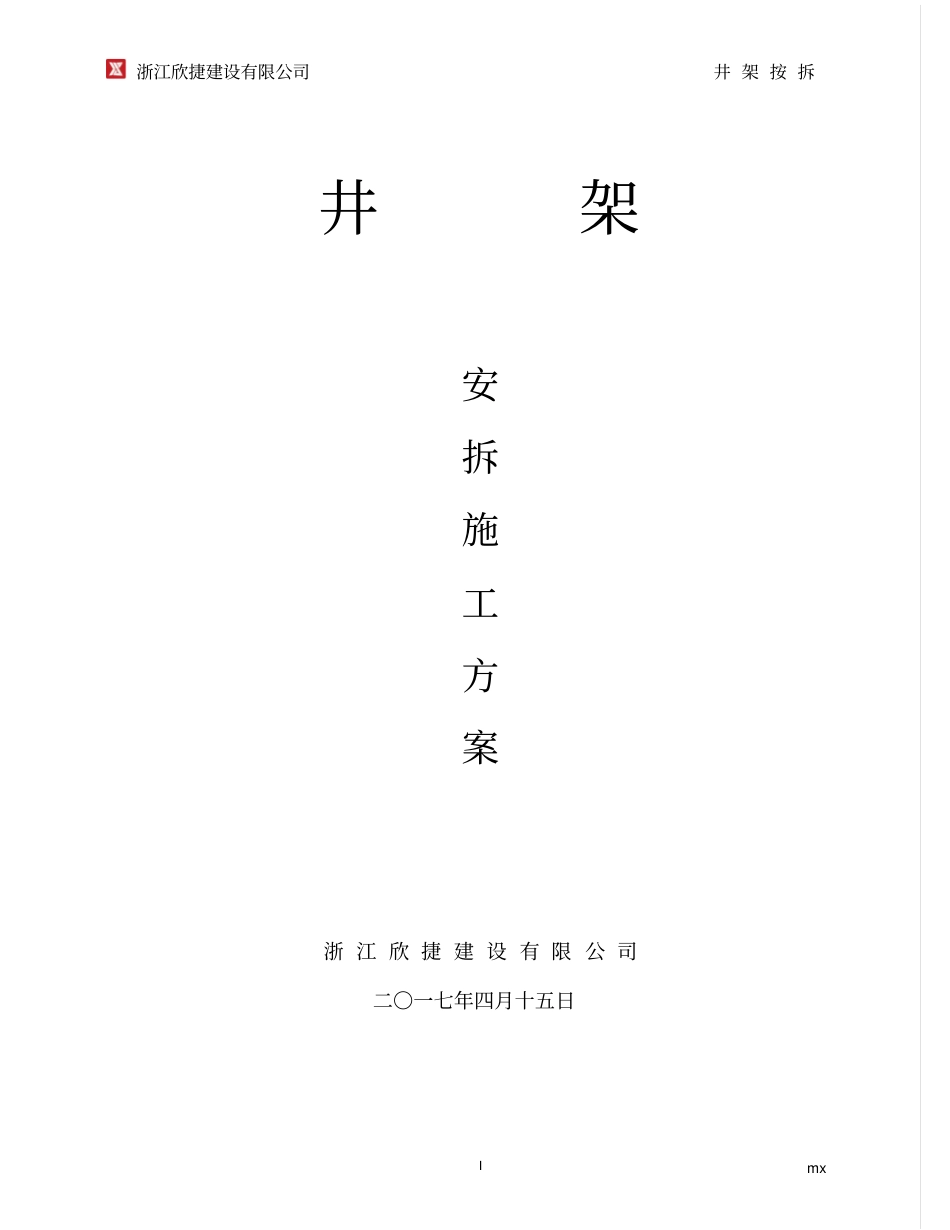

浙江欣捷建设有限公司井架按拆mxI井架安拆施工方案浙江欣捷建设有限公司二〇一七年四月十五日浙江欣捷建设有限公司井架按拆mxII一、工程概况：工程名称：明发·明博小镇启动区建设单位：明发集团（马鞍山）环境建设有限公司设计单位：厦门中建东北设计院有限公司监理单位：江苏雨田工程咨询集团有限公司施工单位：浙江欣捷建设有限公司明发集团（马鞍山）环境建设有限公司拟在马鞍山市博望区新建明发明博小镇启动区项目。该启动区分多期进行实施，主要包括10幢18层的住宅楼、8幢6+1F的住宅楼、16幢3F的住宅楼及部分1～2F商业、变配电等配套设施，场地北侧下设一层地下车库（虚线范围内，详见平面图），框剪结构(高层)及框架结构(低、多层及地下车库)。本工程别墅区域（19#~34#）物料运输主要采用井架运输与塔吊垂直运输，搭设高度为12m，洋房区域（11#~18#）亦可以选用。（塔吊安拆详塔吊施工方案）。二编制说明一）编制依据1.《施工组织设计》2.《建筑机械使用安全技术规程》3.《龙门架及井架物料提升机安全技术规范》4.《中华人民共和国安全生产管理条例实施手册》5.《建筑工程预防高处坠落事故若干规定》（建质[2003]82号）。二）适用范围浙江欣捷建设有限公司井架按拆mxIII1.本方案用于指导明发-明博小镇项目工程的井架搭、拆施工及井架搭拆和使用的全过程的管理。三施工准备一）材料及工机具准备1.1.井架应标明额定起重量、最大提升速度、制造单位、产品编号及出厂日期，并附产品合格证，提升机吊篮与架体的涂色应有明显区别。二）人员准备1.所需人员：安装工：4人；电工：1人；普工：2人；其他：1人。2.人员要求：安装和拆除井架架体人员，应按登高架设特种作业人员的要求，经过安全技术培训和经考核合格并取得市、地劳动安全监察部门发给的特种作业人员操作证后，方能上岗操作。三）技术准备1.井架搭拆前，根据本施工方案搭设，并对井架搭拆过程和使用过程中的危险源和不利环境因素进行辨识，并以此为要求对作业人员和管理人员进行安全、技术质量交底，并作好相应的记录。2.井架搭拆前，应确定指挥人员，划定安全警戒区并设监护人员，排除作业障碍。四井架安装与拆除一）井架砼基础施工及预埋螺栓的安装。1.在施工现场选择合理的地理位置，夯实地基。土层压实后的承载力，不应小于80kPa。浙江欣捷建设有限公司井架按拆mxIV2.按井架底盘的混凝土基础尺寸3米*2.8米*0.4米立模，并用水准仪测好混凝土表面的水平标高。3.基础内配φ8＠200双向钢筋，用C30混凝土浇捣，混凝土厚度不小于40cm，预埋螺栓M20，长700mm带锚固钩钩长150mm，调整间距尺寸用钢筋固定再浇筑C30砼。4.基础四周5m范围内设置排水沟与场地排水沟接通，以确保基础四周有良好的排水措施，保证架体基础稳定。5.混凝土强度达到80%后，基础表面平整水平偏差不大于5mm，进行井架安装。二）井架安装1.先将底盘安装在混凝土基础上（图2-1）校准好水平，底座通过地脚螺栓与基础紧固，在立柱处不得有松动或存在空隙。2.把内吊篮置于底盘中间（图2-2），并检查进料口方向是否正确。3.在底盘上安装４根立杆，取两长两短，应对角安装，再在短主杆上装２块大连接板，在长立杆上装２块小连接板（图2-3）。4.对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。5.装４根水平撑，再装４根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依此循环，直到完成（图2-4）。架体连接螺栓，应认真紧固，不得漏装。浙江欣捷建设有限公司井架按拆mxV浙江欣捷建设有限公司井架按拆mxVI6.第一标准节安装紧固完毕后，必须先校验水平和对角线才能继续安装，以确保架体的垂直度，以后每安装二个标准节均进行校正，在确认稳定后，方可继续作业。7.内吊篮装好第一节时，先把４根导轨装上去与有孔平撑紧固（图2-5）。8.装顶上竖撑时，把２根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图2-6）。9.用压板与螺丝紧固，再安装避雷针。三）附墙架安装本工程未采用附墙架安装四）卷扬机的安装与调试1.1.卷扬机与机座通...
