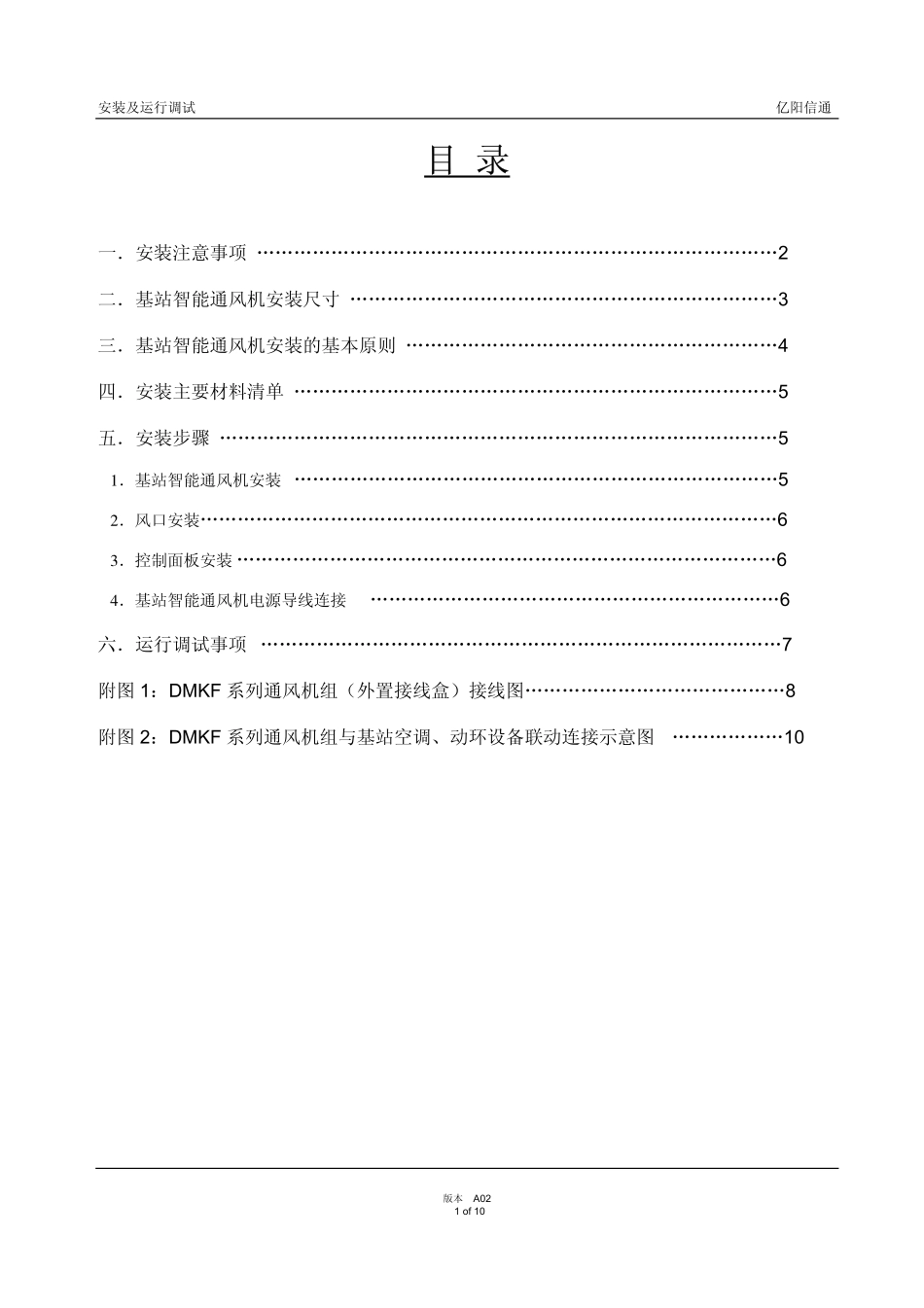

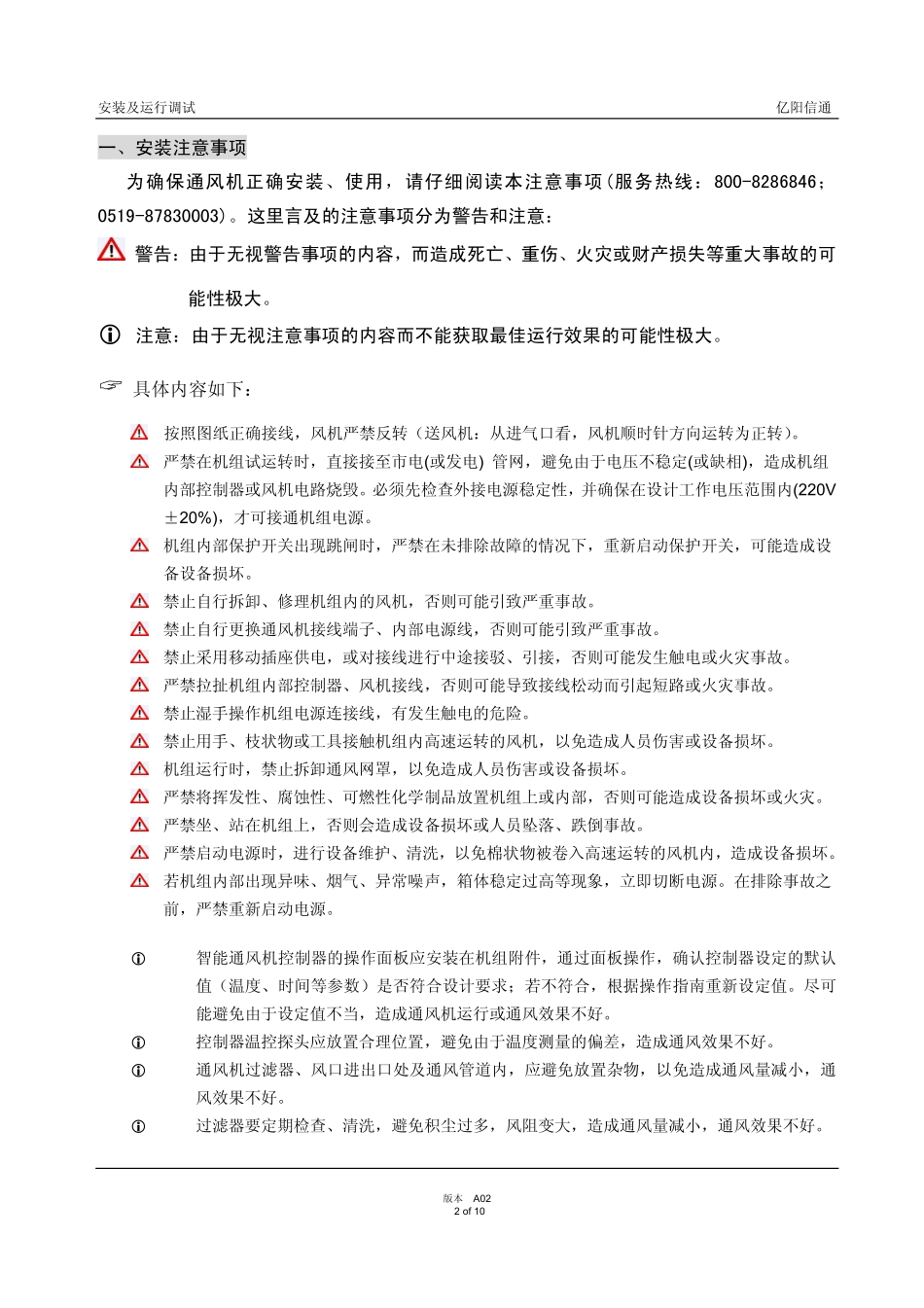

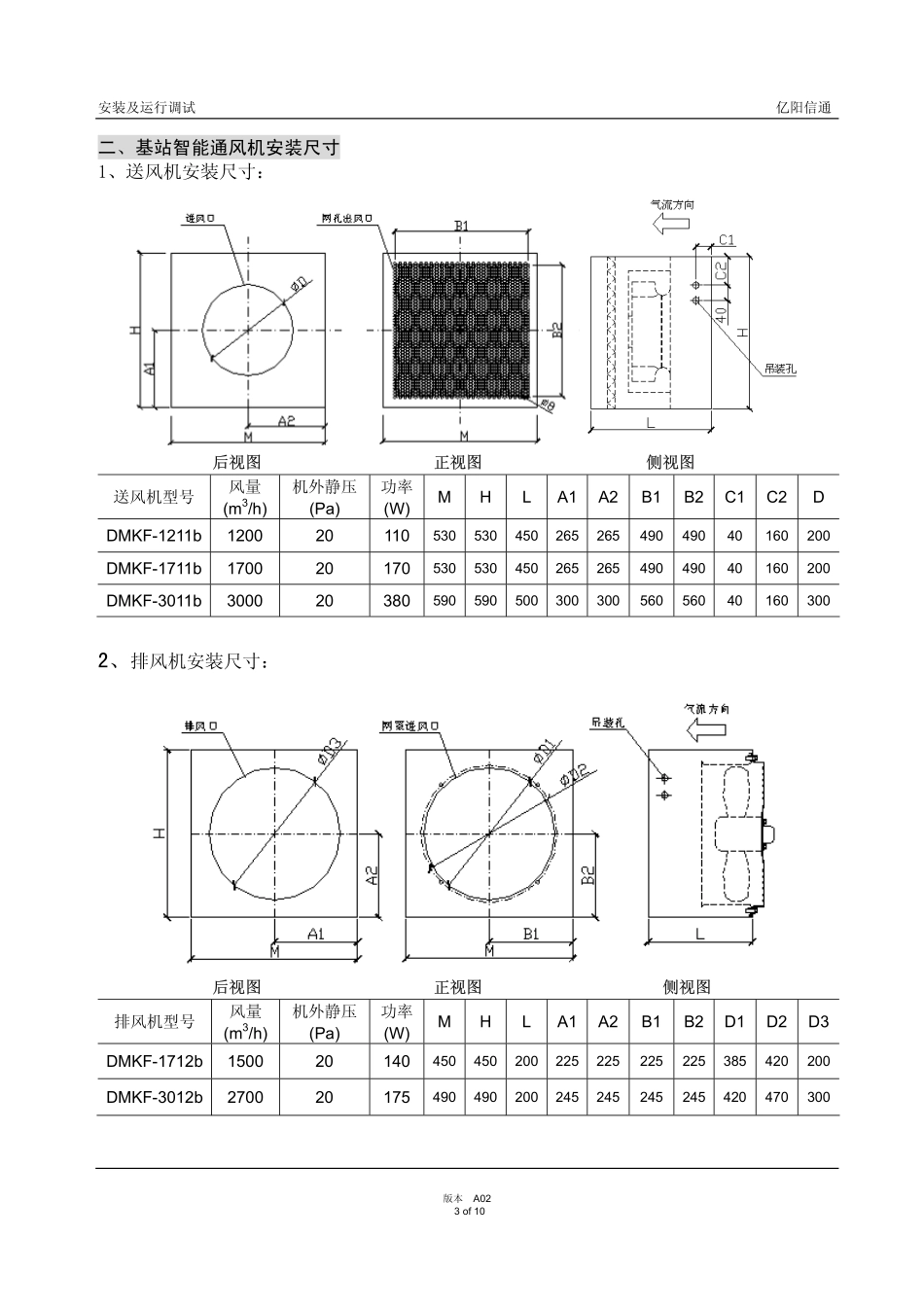

安装及运行调试亿阳信通版本A021of10目录一．安装注意事项…………………………………………………………………………2二．基站智能通风机安装尺寸……………………………………………………………3三．基站智能通风机安装的基本原则……………………………………………………4四．安装主要材料清单……………………………………………………………………5五．安装步骤………………………………………………………………………………51．基站智能通风机安装……………………………………………………………………52．风口安装…………………………………………………………………………………63．控制面板安装……………………………………………………………………………64．基站智能通风机电源导线连接…………………………………………………………6六．运行调试事项…………………………………………………………………………7附图1：DMKF系列通风机组（外置接线盒）接线图……………………………………8附图2：DMKF系列通风机组与基站空调、动环设备联动连接示意图………………10安装及运行调试亿阳信通版本A022of10一、安装注意事项为确保通风机正确安装、使用，请仔细阅读本注意事项(服务热线：800-8286846；0519-87830003)。这里言及的注意事项分为警告和注意：警告：由于无视警告事项的内容，而造成死亡、重伤、火灾或财产损失等重大事故的可能性极大。�注意：由于无视注意事项的内容而不能获取最佳运行效果的可能性极大。�具体内容如下：按照图纸正确接线，风机严禁反转（送风机：从进气口看，风机顺时针方向运转为正转）。严禁在机组试运转时，直接接至市电(或发电)管网，避免由于电压不稳定(或缺相)，造成机组内部控制器或风机电路烧毁。必须先检查外接电源稳定性，并确保在设计工作电压范围内(220V±20%)，才可接通机组电源。机组内部保护开关出现跳闸时，严禁在未排除故障的情况下，重新启动保护开关，可能造成设备设备损坏。禁止自行拆卸、修理机组内的风机，否则可能引致严重事故。禁止自行更换通风机接线端子、内部电源线，否则可能引致严重事故。禁止采用移动插座供电，或对接线进行中途接驳、引接，否则可能发生触电或火灾事故。严禁拉扯机组内部控制器、风机接线，否则可能导致接线松动而引起短路或火灾事故。禁止湿手操作机组电源连接线，有发生触电的危险。禁止用手、枝状物或工具接触机组内高速运转的风机，以免造成人员伤害或设备损坏。机组运行时，禁止拆卸通风网罩，以免造成人员伤害或设备损坏。严禁将挥发性、腐蚀性、可燃性化学制品放置机组上或内部，否则可能造成设备损坏或火灾。严禁坐、站在机组上，否则会造成设备损坏或人员坠落、跌倒事故。严禁启动电源时，进行设备维护、清洗，以免棉状物被卷入高速运转的风机内，造成设备损坏。若机组内部出现异味、烟气、异常噪声，箱体稳定过高等现象，立即切断电源。在排除事故之前，严禁重新启动电源。�智能通风机控制器的操作面板应安装在机组附件，通过面板操作，确认控制器设定的默认值（温度、时间等参数）是否符合设计要求；若不符合，根据操作指南重新设定值。尽可能避免由于设定值不当，造成通风机运行或通风效果不好。�控制器温控探头应放置合理位置，避免由于温度测量的偏差，造成通风效果不好。�通风机过滤器、风口进出口处及通风管道内，应避免放置杂物，以免造成通风量减小，通风效果不好。�过滤器要定期检查、清洗，避免积尘过多，风阻变大，造成通风量减小，通风效果不好。安装及运行调试亿阳信通版本A023of10二、基站智能通风机安装尺寸1、送风机安装尺寸：后视图正视图侧视图送风机型号风量(m3/h)机外静压(Pa)功率(W)MHLA1A2B1B2C1C2DDMKF-1211b12002011053053045026526549049040160200DMKF-1711b17002017053053045026526549049040160200DMKF-3011b300020380590590500300300560560401603002、排风机安装尺寸：后视图正视图侧视图排风机型号风量(m3/h)机外静压(Pa)功率(W)MHLA1A2B1B2D1D2D3DMKF-1712b150020140450450200225225225225385420200DMKF-3012b27002017549049020024524524...
