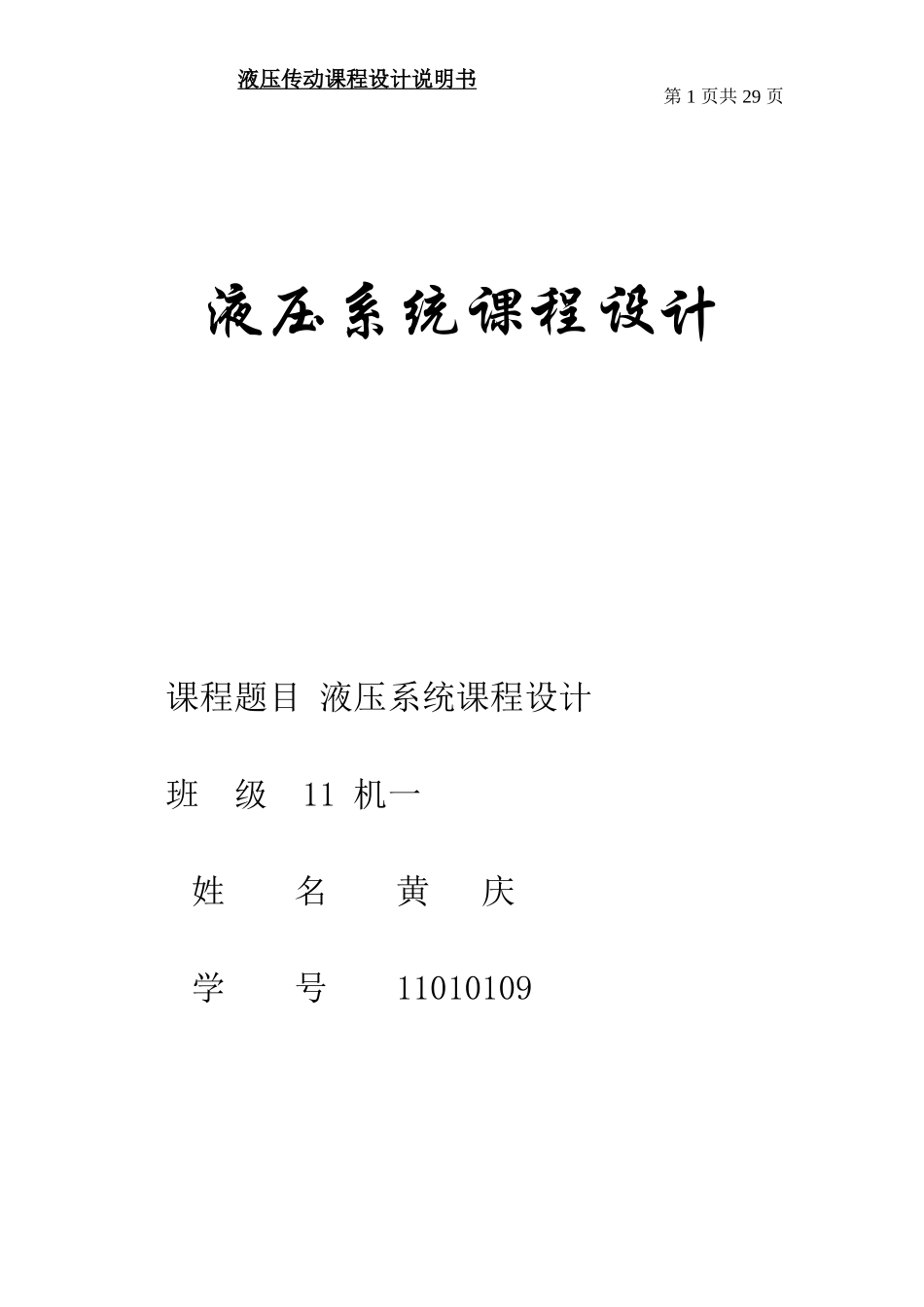

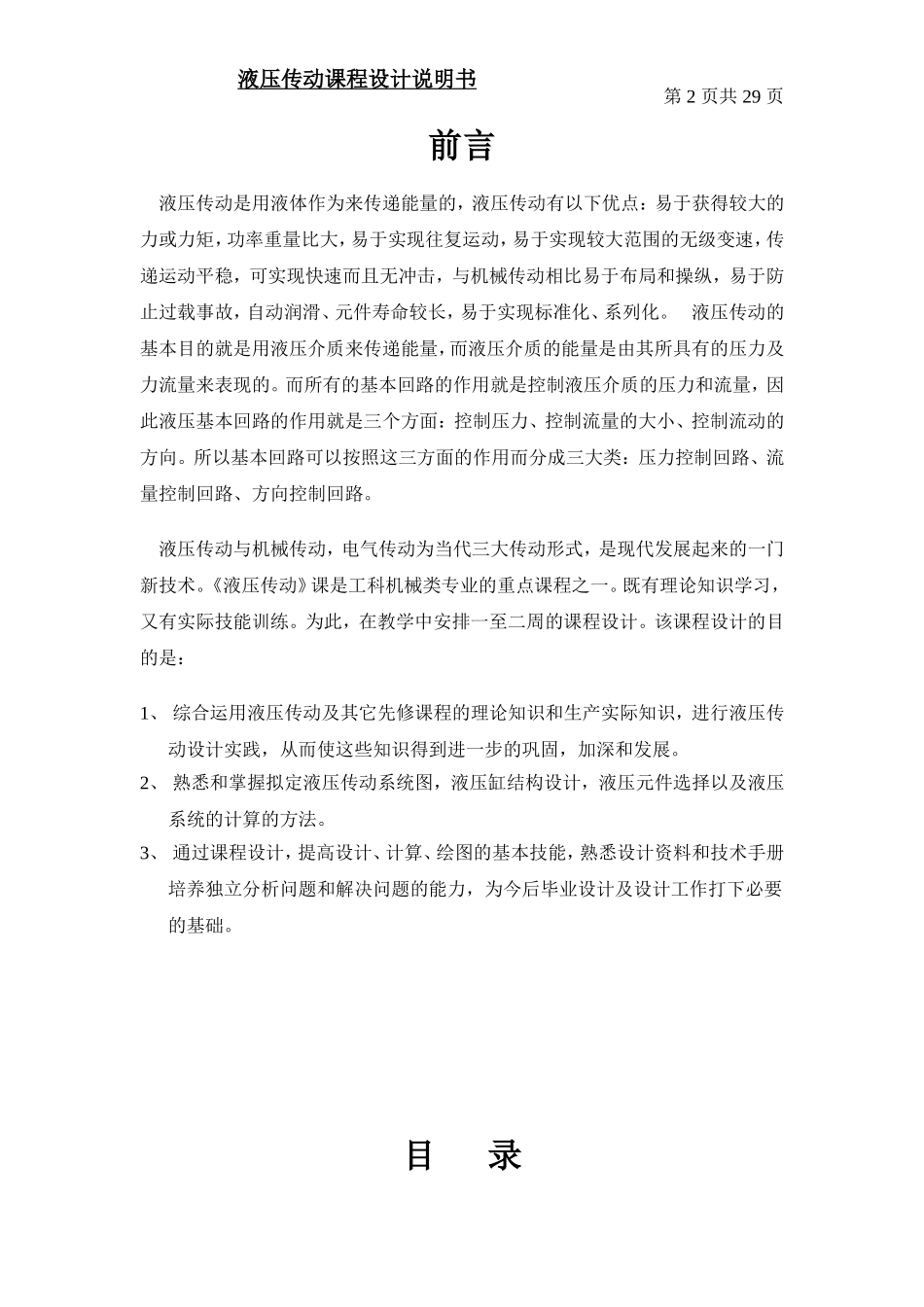

第1页共29页液压传动课程设计说明书液压系统课程设计课程题目液压系统课程设计班级11机一姓名黄庆学号11010109第2页共29页液压传动课程设计说明书前言液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。液压传动与机械传动，电气传动为当代三大传动形式，是现代发展起来的一门新技术。《液压传动》课是工科机械类专业的重点课程之一。既有理论知识学习，又有实际技能训练。为此，在教学中安排一至二周的课程设计。该课程设计的目的是：1、综合运用液压传动及其它先修课程的理论知识和生产实际知识，进行液压传动设计实践，从而使这些知识得到进一步的巩固，加深和发展。2、熟悉和掌握拟定液压传动系统图，液压缸结构设计，液压元件选择以及液压系统的计算的方法。3、通过课程设计，提高设计、计算、绘图的基本技能，熟悉设计资料和技术手册培养独立分析问题和解决问题的能力，为今后毕业设计及设计工作打下必要的基础。目录第3页共29页液压传动课程设计说明书一课程设计的主要内容..............................................51课程设计题目....................................................5二液压系统设计步骤................................................61液压系统的工况分析..............................................62确定系统方案，拟定液压系统原理图................................82.1确定系统方案....................................................82.2拟定液压系统原理图.............................................113液压系统的计算和选择液压元件...................................143.1液压缸主要参数的计算...........................................143.2液压泵的流量、压力的计算和选择泵的规格.........................173.3液压阀的选择...................................................193.4确定管道尺寸...................................................203.5液压油箱容积的确定.............................................214液压系统验算及技术文件的编制...................................224.1压力损失验算和压力阀的调整压力.................................224.2系统温升的验算.................................................255绘制工作图，编制技术文件.........................................27三设计体会......................................................28第4页共29页液压传动课程设计说明书四参考文献30任务书设计课题：设计一台专用铣床液压系统。要求实现“夹紧→快进→工进→快退→原位停止→松开”的自动工作循环。夹紧力为3500N，工作缸的最大有效行程为400mm、工作行程为200mm、工作台自重3000N，工件及液压夹具最大重量为1000N，采用平导轨和V型导轨，水平切削力为10000N，垂直切削力为2000N，快速5m/min，进给速度为50~800mm/min。备注：夹紧行程20mm，时间为1s，进回油管长各为1m。1、工况分析首先根据已知条件，绘制运动部件的速度循环图，如图1-1所示。然后计算各阶段的外负载并绘制负载图。液压缸所受外负载F包括三种类型，即：F=Fw+Ff+Fa式中，Fw—工作负载，对于金属切削机床来说，即为活塞运动方向的切削力，在本例中Fw为10000NFa—运动部件速度变化时的惯性负载Ff—导轨摩擦阻力负载，启动时为静摩擦阻力，启动后为动摩擦阻力，对于平导轨Ff可由下式求得：Ff=f（G+FRn）第5页共29...
