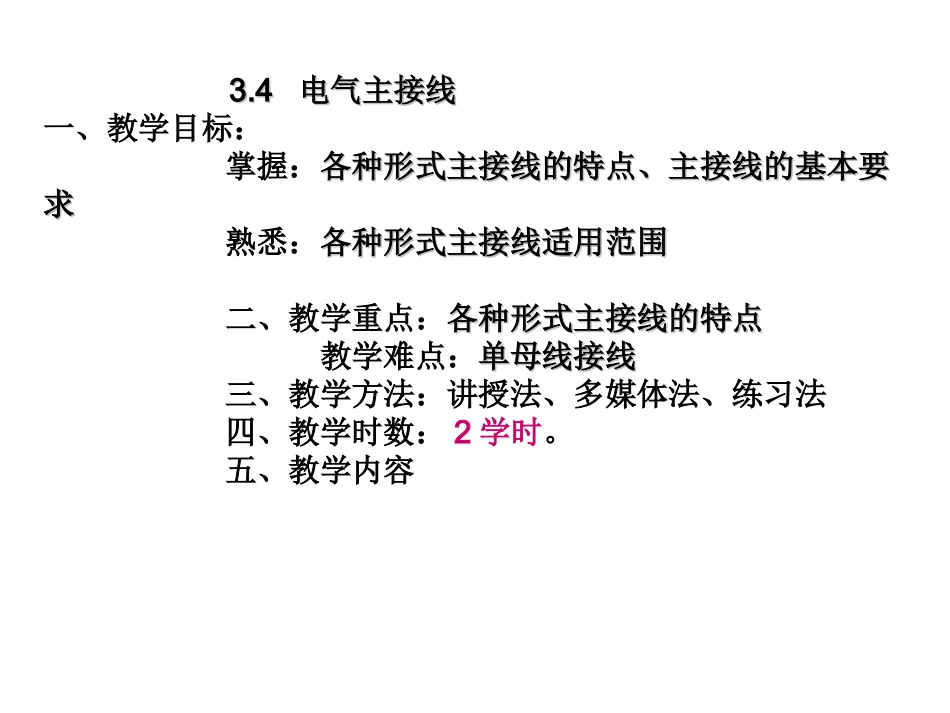

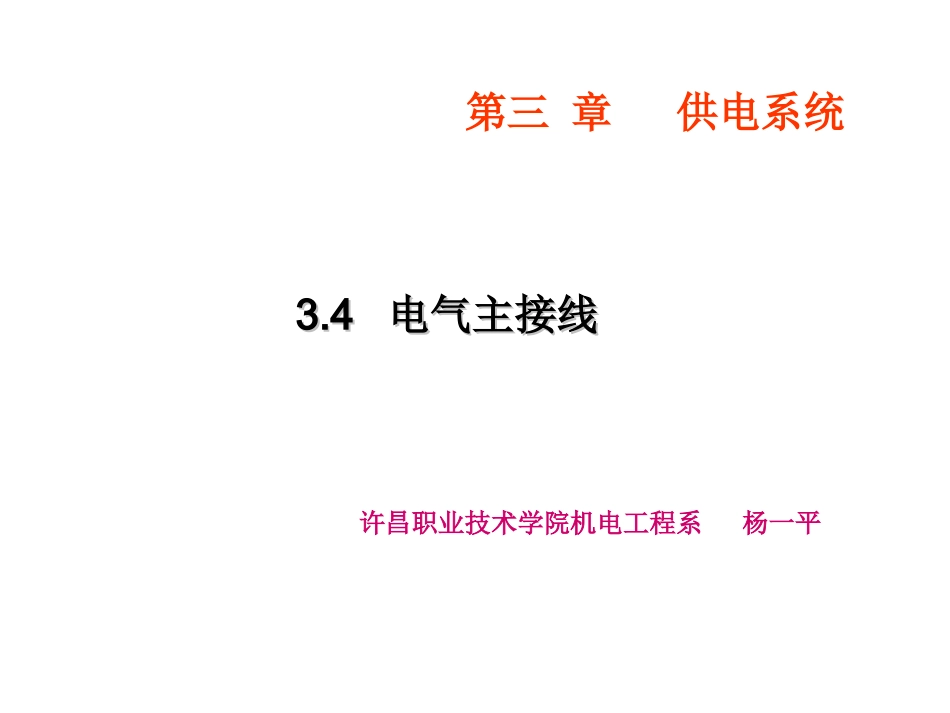

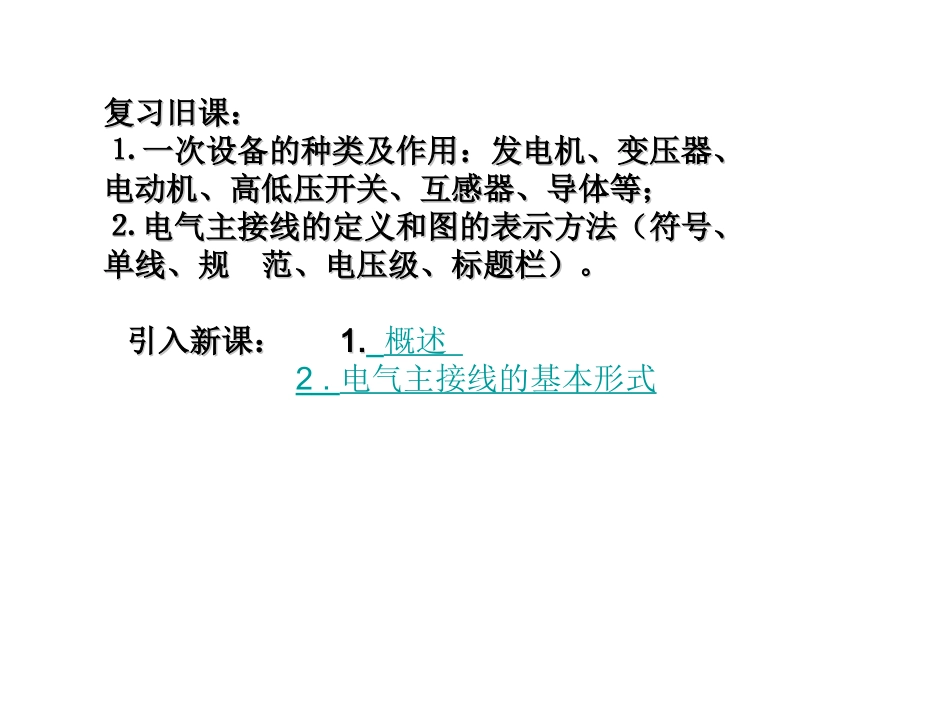

第三章供电系统3.43.4电气主接线电气主接线许昌职业技术学院机电工程系杨一平3.43.4电气主接线电气主接线一、教学目标：掌握：各种形式主接线的特点、主接线的基本要各种形式主接线的特点、主接线的基本要求求熟悉：各种形式主接线适用范围各种形式主接线适用范围二、教学重点：各种形式主接线的特点各种形式主接线的特点教学难点：单母线接线单母线接线三、教学方法：讲授法、多媒体法、练习法四、教学时数：2学时。五、教学内容复习旧课：复习旧课：⒈⒈一次设备的种类及作用：发电机、变压器、一次设备的种类及作用：发电机、变压器、电动机、高低压开关、互感器、导体等；电动机、高低压开关、互感器、导体等；⒉⒉电气主接线的定义和图的表示方法（符号、电气主接线的定义和图的表示方法（符号、单线、规范、电压级、标题栏）。单线、规范、电压级、标题栏）。引入新课：引入新课：1.1.概述2.电气主接线的基本形式11概述概述一、主接线的定义一、主接线的定义指发电厂或变电站中的一次设备按照设计要求连接指发电厂或变电站中的一次设备按照设计要求连接起来，表示生产、汇集和分配电能的电路。电气主接起来，表示生产、汇集和分配电能的电路。电气主接线中的设备用标准的图形符号和文符号字符号表示的线中的设备用标准的图形符号和文符号字符号表示的电路图称为电气主接线图。电路图称为电气主接线图。二、基本要求：二、基本要求：⒈⒈必须保证发供电的安全可靠性必须保证发供电的安全可靠性⑴⑴涵义：连续不中断、安全和符合电能质量要求。涵义：连续不中断、安全和符合电能质量要求。⑵⑵负荷（用户）的分类：一、二、三级负荷（用户）的分类：一、二、三级⑶⑶具体衡量要求具体衡量要求全厂全厂QFQF、设备、线路等检修时停电范围、、设备、线路等检修时停电范围、时间以及保证对一、二级负荷供电的情况。时间以及保证对一、二级负荷供电的情况。⒉⒉应具有一定的灵活性应具有一定的灵活性⑴⑴涵义：适应各种运行方式（正常、检修、事故及处理、涵义：适应各种运行方式（正常、检修、事故及处理、特殊、投切设备、增减负荷等）的变化。特殊、投切设备、增减负荷等）的变化。⑵⑵具体衡量要求具体衡量要求变化过程短、影响范围小并保证人员安全。变化过程短、影响范围小并保证人员安全。⒊⒊操作尽可能简单、方便。简单性操作尽可能简单、方便。简单性接线简单清晰（回路数少、电压级、开关少）；操作接线简单清晰（回路数少、电压级、开关少）；操作步骤少。步骤少。⒋⒋经济上应合理。经济性经济上应合理。经济性投资、年运行费用、占地少，经济效益高。投资、年运行费用、占地少，经济效益高。⒌⒌发展和扩建（分期过渡）的可能性发展和扩建（分期过渡）的可能性主接线是电气部分的主体，设计的主要环节，其方案的主接线是电气部分的主体，设计的主要环节，其方案的必须根据工程的地位、负荷的性质等条件，经技术经济比较确必须根据工程的地位、负荷的性质等条件，经技术经济比较确定。定。可分为无母线和有母线两类。可分为无母线和有母线两类。22电气主接线的基本形式电气主接线的基本形式1.线路---变压器组接线变电所只有一路电源进线,只设一台变压器且变电所设有高压负荷和转送负荷的情况下,常常用.线路---变压器组接线.其主要特点是变压器高压侧无母线,低压侧通过开关接成单母线结构供电.如下图QS-隔离开关FU-高压熔断器QF-高压断路器在变电所高压侧，即变压器高压侧可根据进线距离和系统短路容量的大小装设隔离开关QS、高压熔断器FU或高压断路器QF当供电线路较短(小于2～3km)，电源侧继电保护装置能反应变压器内部及低压侧的短路故障，且灵敏度能满足要求时，可只设隔离开关。如系统短路容量较小，熔断器能满足要求时，可只没一组跌落式断路器。当上述两种接线不能满足，同时又要考虑操作方便时，需采用高压断路器QF22．桥式接线为保证对一、二级负荷可靠供电，总降压变电所广泛采用由两回路电源供电，装设两台变压器的桥式接线。桥式主结线可分为内桥和外桥两种，图3．4．2所示为常见内桥主结线图，图3．4．3所示为常见外桥主结线图。(1)内桥式内桥式主结线的“...
