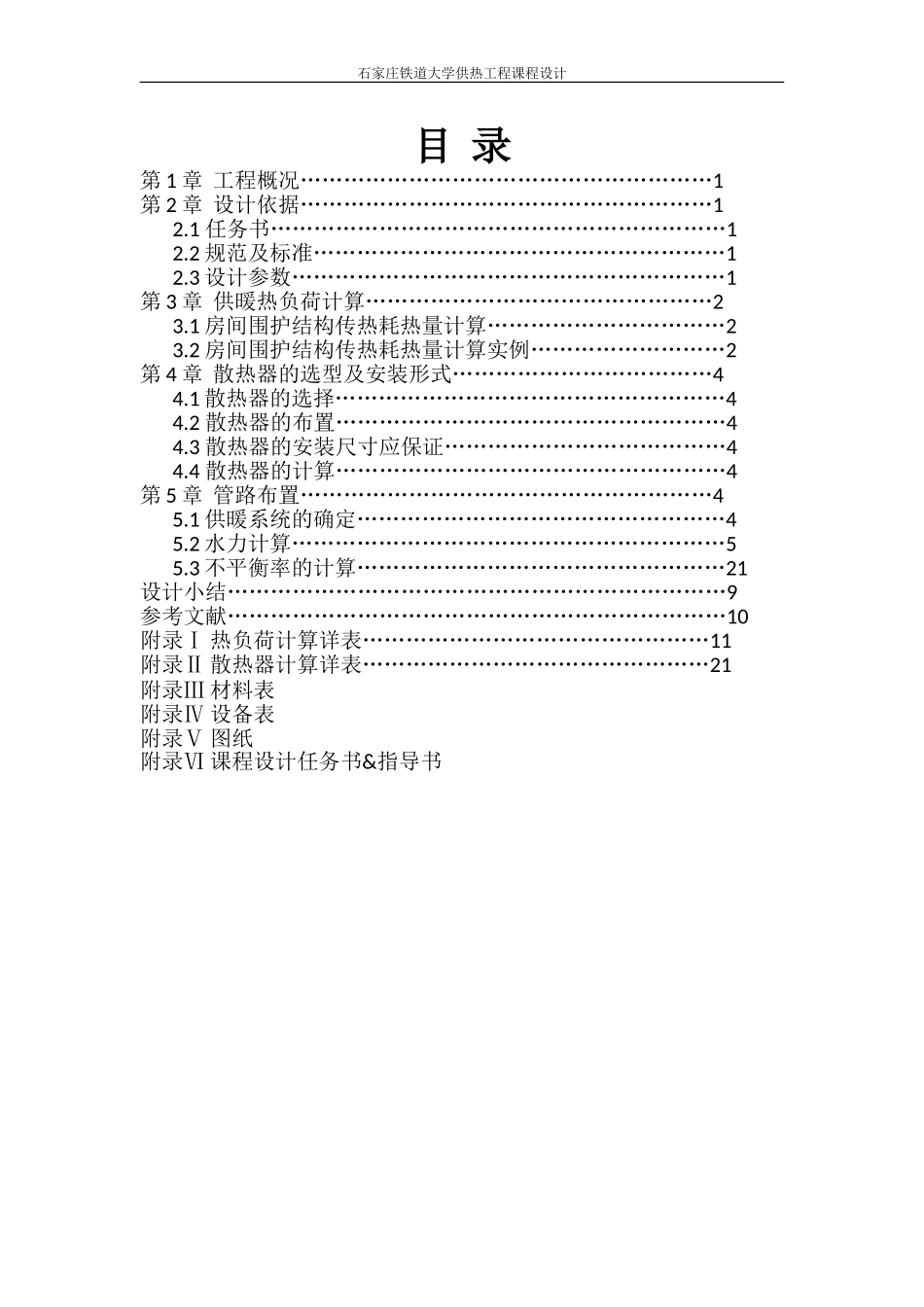

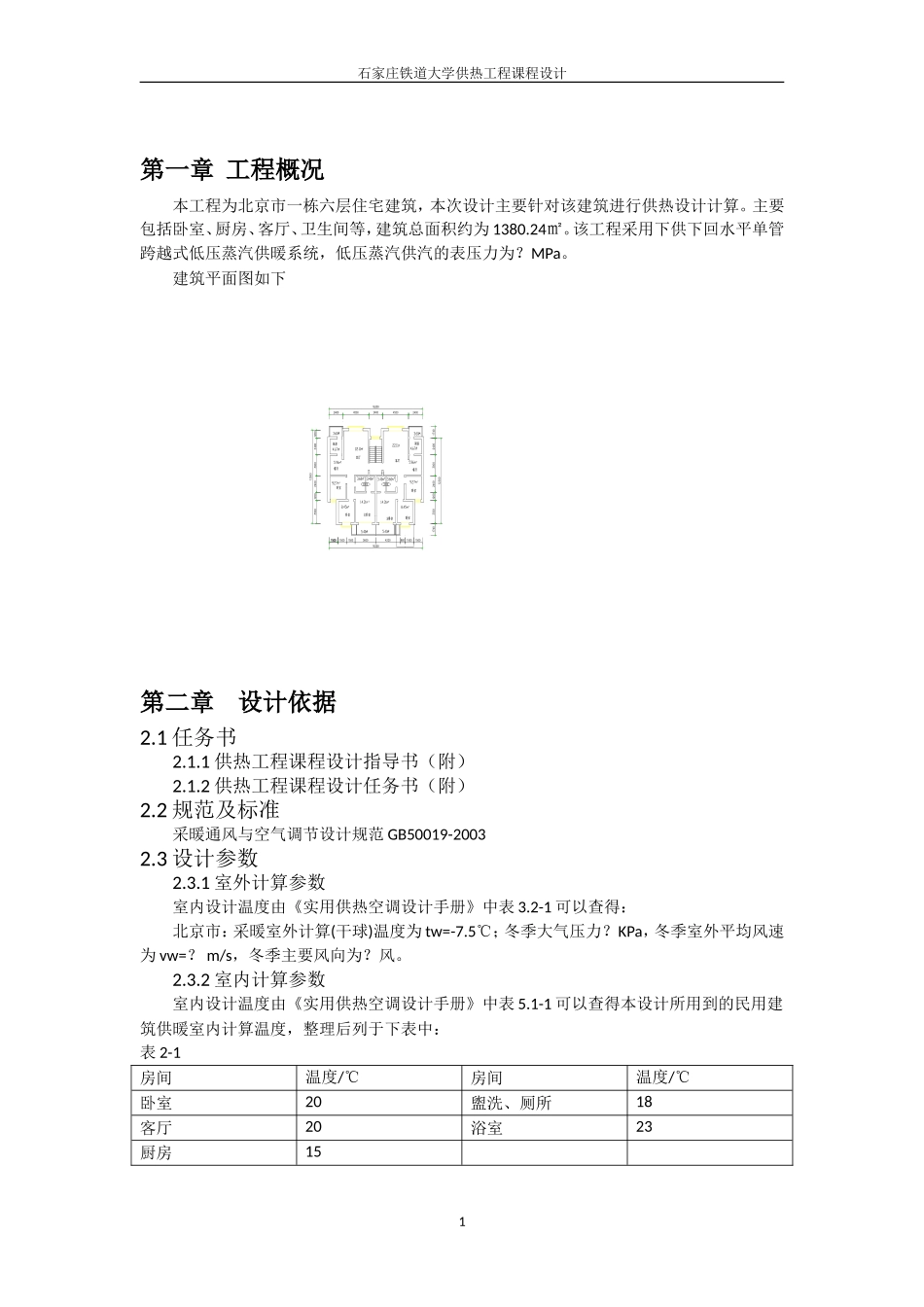

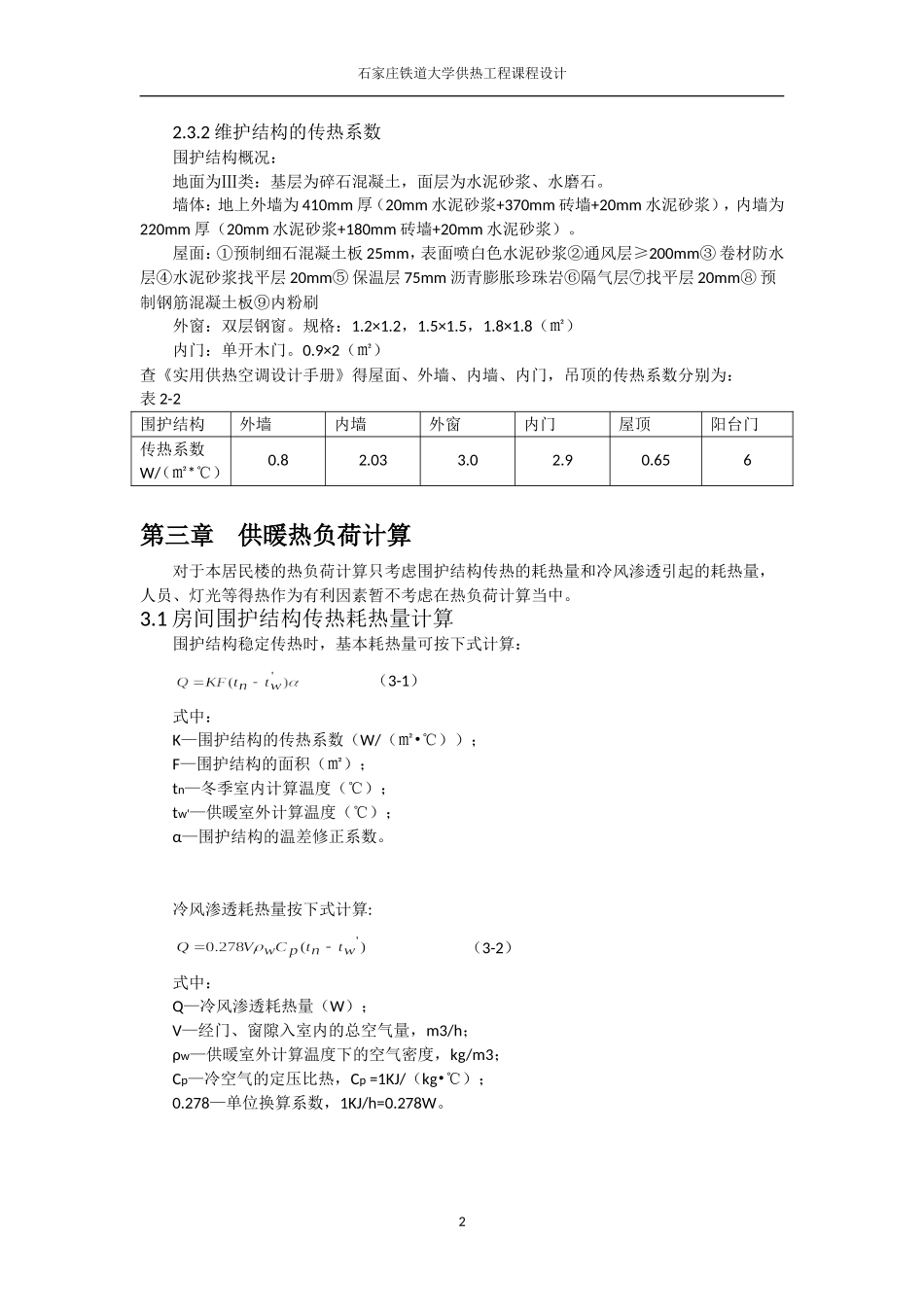

石家庄铁道大学供热工程课程设计目录第1章工程概况…………………………………………………1第2章设计依据…………………………………………………12.1任务书………………………………………………………12.2规范及标准…………………………………………………12.3设计参数……………………………………………………1第3章供暖热负荷计算…………………………………………23.1房间围护结构传热耗热量计算……………………………23.2房间围护结构传热耗热量计算实例………………………2第4章散热器的选型及安装形式………………………………44.1散热器的选择………………………………………………44.2散热器的布置………………………………………………44.3散热器的安装尺寸应保证…………………………………44.4散热器的计算………………………………………………4第5章管路布置…………………………………………………45.1供暖系统的确定……………………………………………45.2水力计算……………………………………………………55.3不平衡率的计算……………………………………………21设计小结……………………………………………………………9参考文献……………………………………………………………10附录Ⅰ热负荷计算详表…………………………………………11附录Ⅱ散热器计算详表…………………………………………21附录Ⅲ材料表附录Ⅳ设备表附录Ⅴ图纸附录Ⅵ课程设计任务书&指导书石家庄铁道大学供热工程课程设计第一章工程概况本工程为北京市一栋六层住宅建筑，本次设计主要针对该建筑进行供热设计计算。主要包括卧室、厨房、客厅、卫生间等，建筑总面积约为1380.24㎡。该工程采用下供下回水平单管跨越式低压蒸汽供暖系统，低压蒸汽供汽的表压力为？MPa。建筑平面图如下第二章设计依据2.1任务书2.1.1供热工程课程设计指导书（附）2.1.2供热工程课程设计任务书（附）2.2规范及标准采暖通风与空气调节设计规范GB50019-20032.3设计参数2.3.1室外计算参数室内设计温度由《实用供热空调设计手册》中表3.2-1可以查得：北京市：采暖室外计算(干球)温度为tw=-7.5℃；冬季大气压力？KPa，冬季室外平均风速为vw=？m/s，冬季主要风向为？风。2.3.2室内计算参数室内设计温度由《实用供热空调设计手册》中表5.1-1可以查得本设计所用到的民用建筑供暖室内计算温度，整理后列于下表中：表2-1房间温度/℃房间温度/℃卧室20盥洗、厕所18客厅20浴室23厨房151石家庄铁道大学供热工程课程设计2.3.2维护结构的传热系数围护结构概况：地面为Ⅲ类：基层为碎石混凝土，面层为水泥砂浆、水磨石。墙体：地上外墙为410mm厚（20mm水泥砂浆+370mm砖墙+20mm水泥砂浆），内墙为220mm厚（20mm水泥砂浆+180mm砖墙+20mm水泥砂浆）。屋面：①预制细石混凝土板25mm，表面喷白色水泥砂浆②通风层≥200mm③卷材防水层④水泥砂浆找平层20mm⑤保温层75mm沥青膨胀珍珠岩⑥隔气层⑦找平层20mm⑧预制钢筋混凝土板⑨内粉刷外窗：双层钢窗。规格：1.2×1.2，1.5×1.5，1.8×1.8（㎡）内门：单开木门。0.9×2（㎡）查《实用供热空调设计手册》得屋面、外墙、内墙、内门，吊顶的传热系数分别为：表2-2围护结构外墙内墙外窗内门屋顶阳台门传热系数W/（㎡*℃）0.82.033.02.90.656第三章供暖热负荷计算对于本居民楼的热负荷计算只考虑围护结构传热的耗热量和冷风渗透引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。3.1房间围护结构传热耗热量计算围护结构稳定传热时，基本耗热量可按下式计算：（3-1）式中：K—围护结构的传热系数（W/（㎡•℃））；F—围护结构的面积（㎡）；tn—冬季室内计算温度（℃）；tw'—供暖室外计算温度（℃）；α—围护结构的温差修正系数。冷风渗透耗热量按下式计算:（3-2）式中：Q—冷风渗透耗热量（W）；V—经门、窗隙入室内的总空气量，m3/h；ρw—供暖室外计算温度下的空气密度，kg/m3；Cp—冷空气的定压比热，Cp=1KJ/（kg•℃）；0.278—单位换算系数，1KJ/h=0.278W。2石家庄铁道大学供热工程课程设计在工程设计中，由于是六层建筑物，计算冷空气的渗入量时主要考虑...
