汽车构造与拆装VIP免费

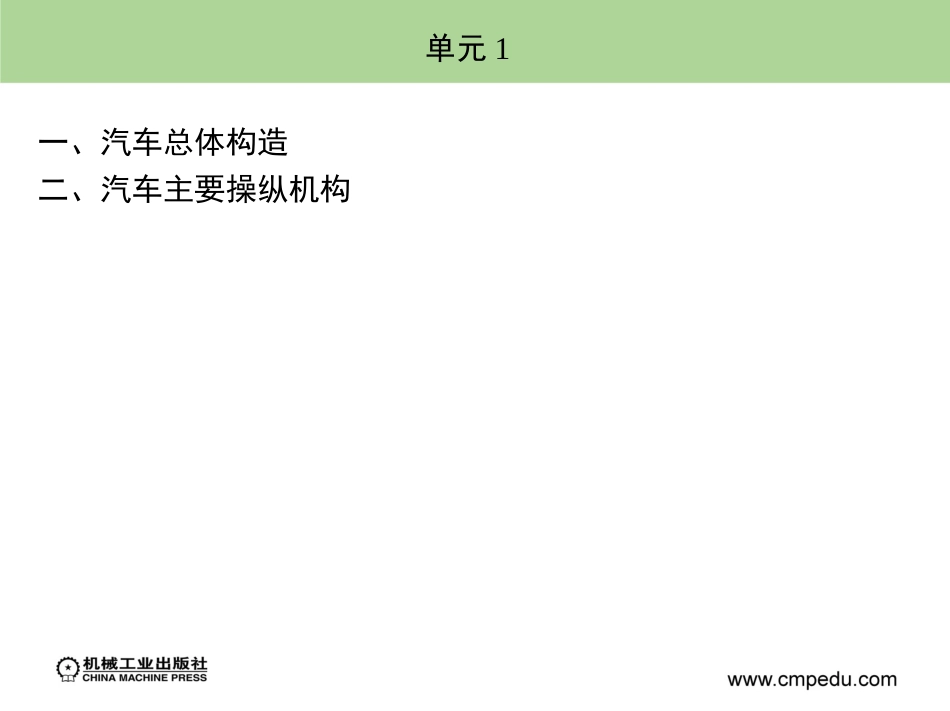

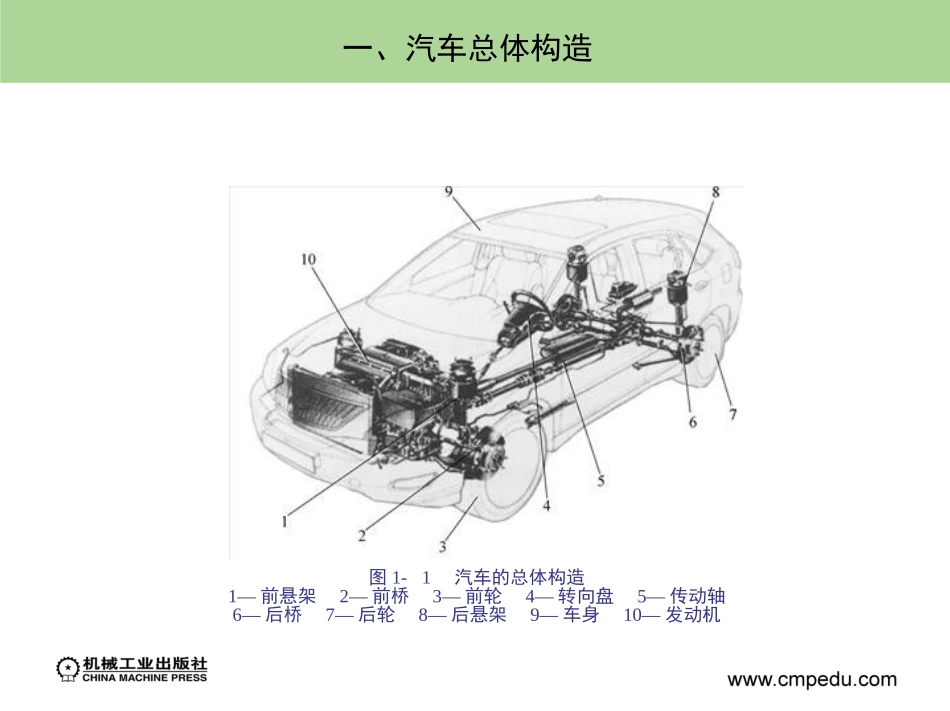

书名：汽车构造与拆装ISBN：978-7-111-32184-2作者：白晶出版社：机械工业出版社本书配有电子课件单元1一、汽车总体构造二、汽车主要操纵机构一、汽车总体构造图1-􀰊1汽车的总体构造1—前悬架2—前桥3—前轮4—转向盘5—传动轴6—后桥7—后轮8—后悬架9—车身10—发动机二、汽车主要操纵机构(一)点火开关(二)驻车制动器(三)汽车离合器、制动器及加速踏板1.离合器图1-􀰊4汽车离合器踏板、制动踏板及加速踏板位置1—离合器踏板2—制动踏板3—加速踏板二、汽车主要操纵机构2.制动器3.加速踏板(四)变速器(五)汽车安全带(1)系上安全带缓慢拉出安全带舌片，将其通过胸部，然后插入座椅侧的锁止机构，听到啮合声后拉动检查。(2)取下安全带按下锁止机构上的橘黄色按钮取出安全带，安全带舌片会弹出。(六)电动座椅(七)转向盘、灯光开关及转向信号灯二、汽车主要操纵机构图1-􀰊9汽车机械转向系统二、汽车主要操纵机构图1-􀰊10灯光开关的安装位置a)安装在仪表板上b)安装在转向柱上1—灯光开关2—衬套3—面板4—定位件5—拉杆6—仪表板7—变光拨杆8—远光指示灯二、汽车主要操纵机构(八)刮水器及洗涤器(九)空调功能与控制图1-􀰊13汽车空调功能二、汽车主要操纵机构图1-􀰊14汽车空调控制A、B、C—拨杆D—鼓风机转速调节开关E—空调(A/C)开关二、汽车主要操纵机构思考题1.汽车主要由哪几大部分组成？各起什么作用？2.汽车的主要操纵机构有哪些？了解其工作原理和操作方式。单元2一、发动机的分类二、发动机的工作原理三、发动机外部零件拆装一、发动机的组成二、汽油发动机拆装一、发动机的分类(1)按活塞运动方式分类按活塞运动方式不同可分为往复活塞式和旋转活塞式两种。(2)按进气系统分类按进气系统是否采用增压方式可以分为自然吸气(非增压)式发动机和强制进气(增压)式发动机。(3)按气缸排列方式分类按气缸排列方式不同可分为单列式、双列式和三列式。(4)按气缸数目分类按气缸数目不同可分为单缸发动机和多缸发动机。(5)按照冷却方式分类按冷却方式不同可分为水冷发动机和风冷发动机。(6)按照行程分类按照完成一个工作循环所需的行程数可分为四冲程发动机和二冲程发动机。一、发动机的分类(7)按照所用燃料分类发动机按照所使用燃料的不同可分为汽油机和柴油机。二、发动机的工作原理图2-􀰊1四冲程汽油机工作原理示意图a)进气行程b)压缩行程c)做功行程d)排气行程1—排气门2—火花塞3—进气门4—气缸5—活塞6—连杆7—曲轴8—可燃混合气(1)进气行程(图2-􀰊1a)活塞在曲轴的带动下由上止点移至下止点。二、发动机的工作原理(2)压缩行程(图2-􀰊1b)压缩行程时，进、排气门同时关闭。(3)做功行程(图2-􀰊1c)当活塞接近上止点时，由火花塞点燃可燃混合气，混合气燃烧释放出大量的热能，使气缸内气体的压力和温度迅速提高。(4)排气行程(图2-􀰊1d)排气行程时，排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。三、发动机外部零件拆装图2-􀰊2桑塔纳2000GSi发动机1—正时同步带护罩2—空调压缩机3—空调压缩机带轮4—多楔带5—曲轴正时同步带轮6—张紧轮7—发电机带轮8—导向轮9—动力转向泵带轮10—动力转向泵11—发电机12—进气歧管13—机油尺14—燃油分配管15—气缸盖罩三、发动机外部零件拆装1)旋松空调压缩机2的固定螺钉，拆卸多楔带，拆下空调压缩机。2)旋松张紧轮6的固定螺钉，取下正时同步带。3)旋松发电机11的固定螺钉，拆卸发电机。4)旋松曲轴正时同步带轮5的固定螺钉，拆卸曲轴正时同步带轮。5)拔出机油尺13。6)拆卸点火线圈组件及其外部连线。7)拆卸燃油分配管14的各连接油管及固定螺钉，拆卸燃油分配管和喷油器。8)旋松进气歧管12的固定螺钉，拆卸进气歧管，取下进气歧管垫片。9)旋松排气歧管的固定螺钉，拆卸排气歧管，取下排气歧管垫片。三、发动机外部零件拆装10)用专用工具拆卸机油滤清器。11)拆卸发动机外部各进出水连接管。12)按照与拆卸相反的顺序进行发动机外部零件的安装。D-1.TIF一、发动机的组成图2-􀰊3曲柄连杆机构1.曲柄连杆机构一、发动机的组成2.配气机构3.燃油供给系统4.点火系统5.冷却系统6.润滑系统7.起动系统二、汽油发动机拆装1.拆卸发动机外部零...
