练习使用多用表VIP免费

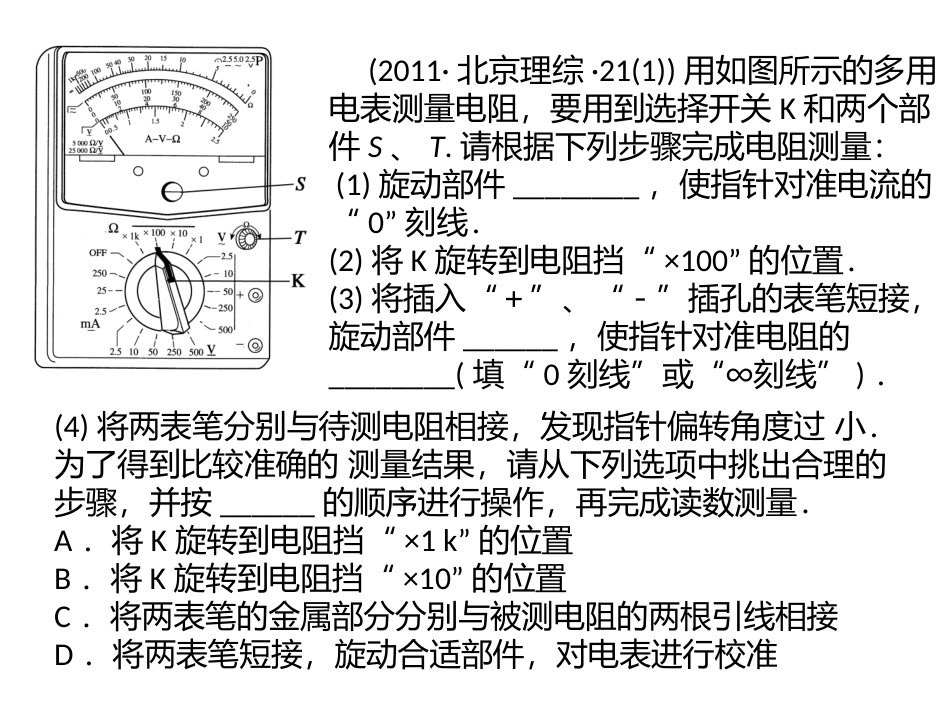

(2011·北京理综·21(1))用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准•某课外小组练习使用多用电表测量电阻．他们的操作过程如下：•(1)将红、黑表笔分别插入多用电表的“＋”“－”插孔，选择开关旋钮转至电阻“×10”挡；•(2)将红、黑表笔短接，调节欧姆调零旋钮使指针指零；•(3)红、黑表笔分别与电阻的两端相连，此时多用电表的示数如图实－5－15甲所示；接下来他们的操作步骤应为____________．•A．将选择开关旋钮转至电阻“×1”挡，红、黑表笔分别与电阻的两端相连，读出电阻的阻值•B．将选择开关旋钮转至电阻“×100”挡，红、黑表笔分别与电阻的两端相连，读出电阻的阻值•C．将选择开关旋钮转至电阻“×100”挡，红、黑表笔短接，调节欧姆调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，读出电阻的阻值•D．将选择开关旋钮转至电阻“×1”挡，红、黑表笔短接，调节欧姆调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，读出电阻的阻值•(4)换挡后多用电表的示数如图实－5－15乙所示，该电阻的阻值为________Ω.•(5)将选择开关旋至“OFF”挡，取出红、黑表笔．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下：①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零刻度线上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该学生在实验中有哪些操作是错误的？(三个错误)错误一：______________________________________________________________；错误二________________________________________________________________；错误三：_______________________________________________________________.(2)如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100mA的量程，指针所示电流值为________mA；测直流电压时，用的是50V量程，则指针所示的电压值为________V.•某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：•(1)检查多用电表的机械零点．•(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．•(3)将红、黑表笔________，进行欧姆调零．•(4)测反向电阻时，将________表笔接二极管正极，将_________表笔接二极管负极，读出电表示数．•(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．•(6)测量完成后，将选择开关拨向____________位置．如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．由表中的数据可以判定:（1）电阻接在______________两点间，阻值为_____________．（2）二极管接在___________两点间，其中正极接在_____点．二极管的正向阻值为____________，反向...
