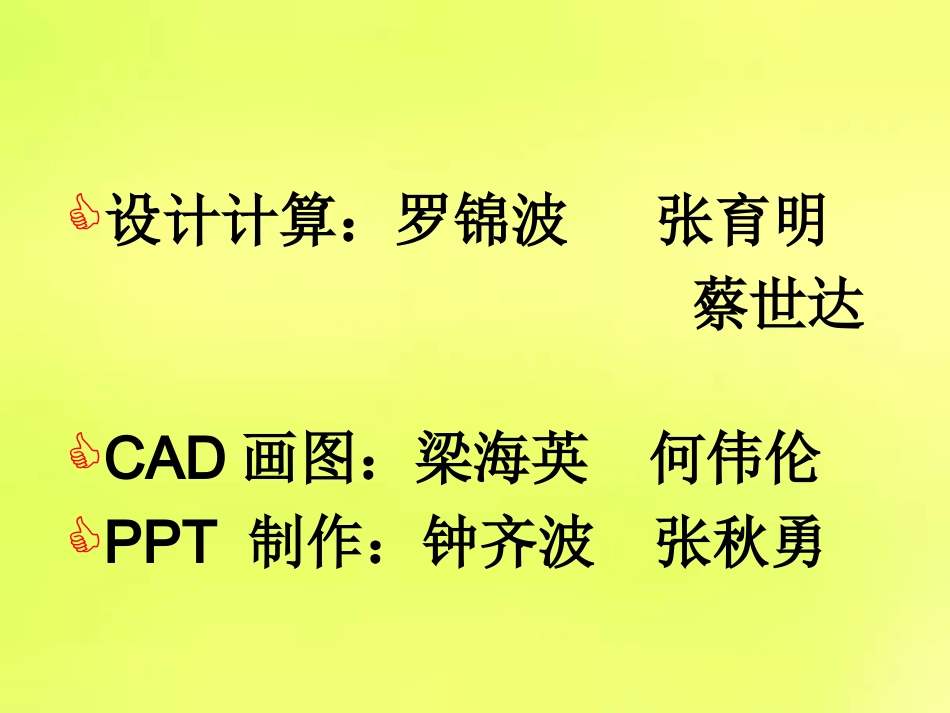

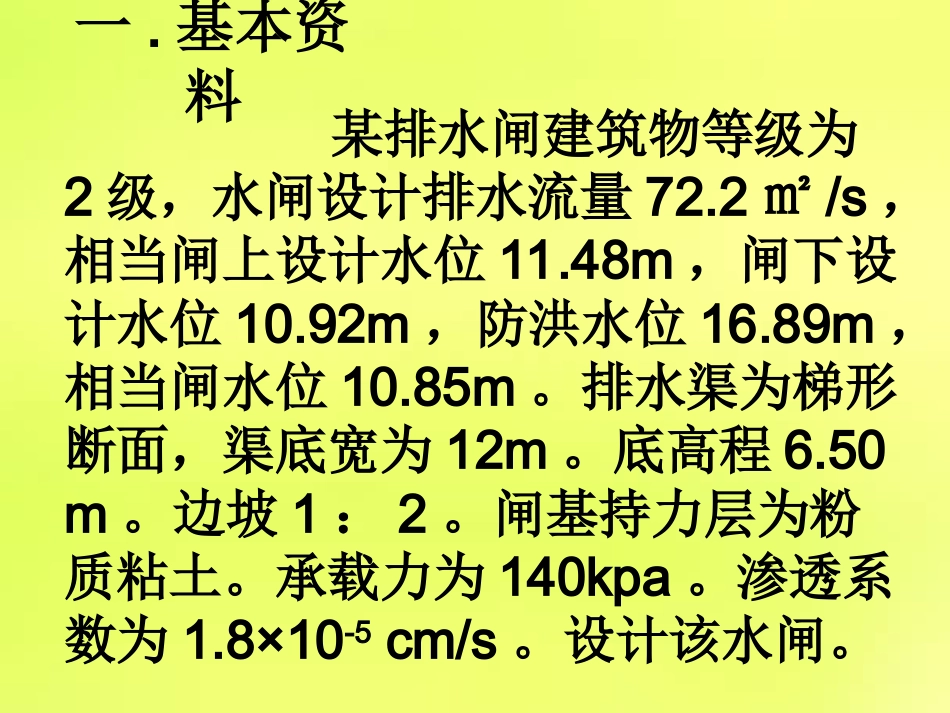

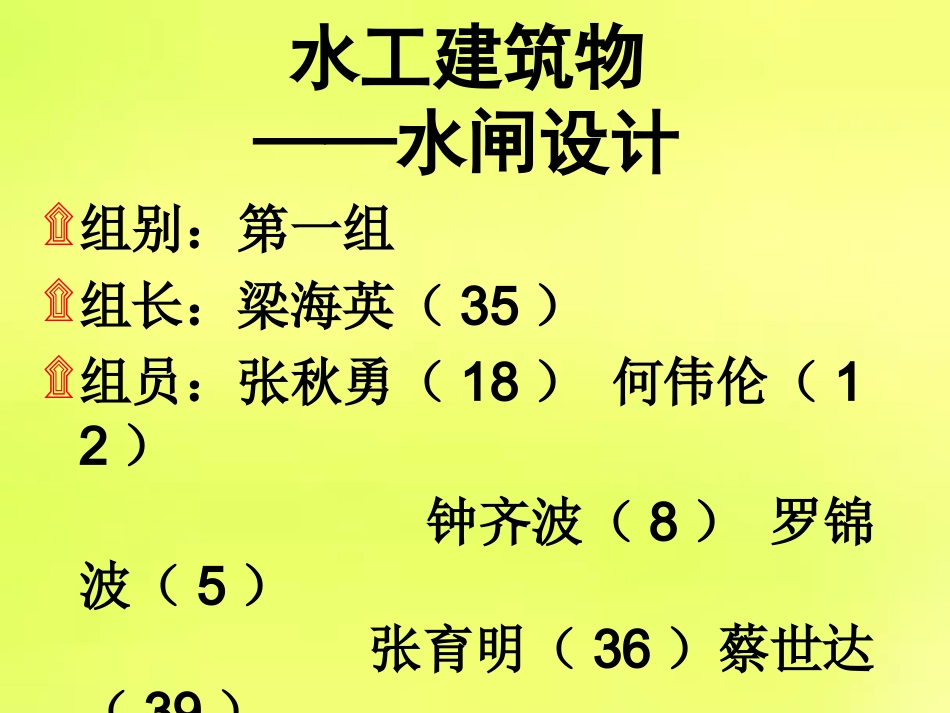

水工建筑物——水闸设计۩组别：第一组۩组长：梁海英（35）۩组员：张秋勇（18）何伟伦（12）钟齐波（8）罗锦波（5）张育明（36）蔡世达（39）设计计算：罗锦波张育明蔡世达CAD画图：梁海英何伟伦PPT制作：钟齐波张秋勇一.基本资料某排水闸建筑物等级为2级，水闸设计排水流量72.2㎡/s，相当闸上设计水位11.48m，闸下设计水位10.92m，防洪水位16.89m，相当闸水位10.85m。排水渠为梯形断面，渠底宽为12m。底高程6.50m。边坡1：2。闸基持力层为粉质粘土。承载力为140kpa。渗透系数为1.8×10-5cm/s。设计该水闸。设计水闸一、确定闸底板高程闸底板高程=渠底高程=6.50m二、计算闸孔总净宽假设闸孔净宽b0=8m上游河道一半水深的宽度bsbs=（11.486.5)×2+12﹣=21.96(m)堰流侧收缩系数916.096.218)96.2181(171.01)1(171.0144bsbobsbo行近流速=堰上水深=堰流淹没系数：查表5-6得=0.862)/(66.06.31092.72smAQ)(598.48.920.66222mHgvo884.0oHhsoH0v闸孔总净宽B0：B0=4.8m
