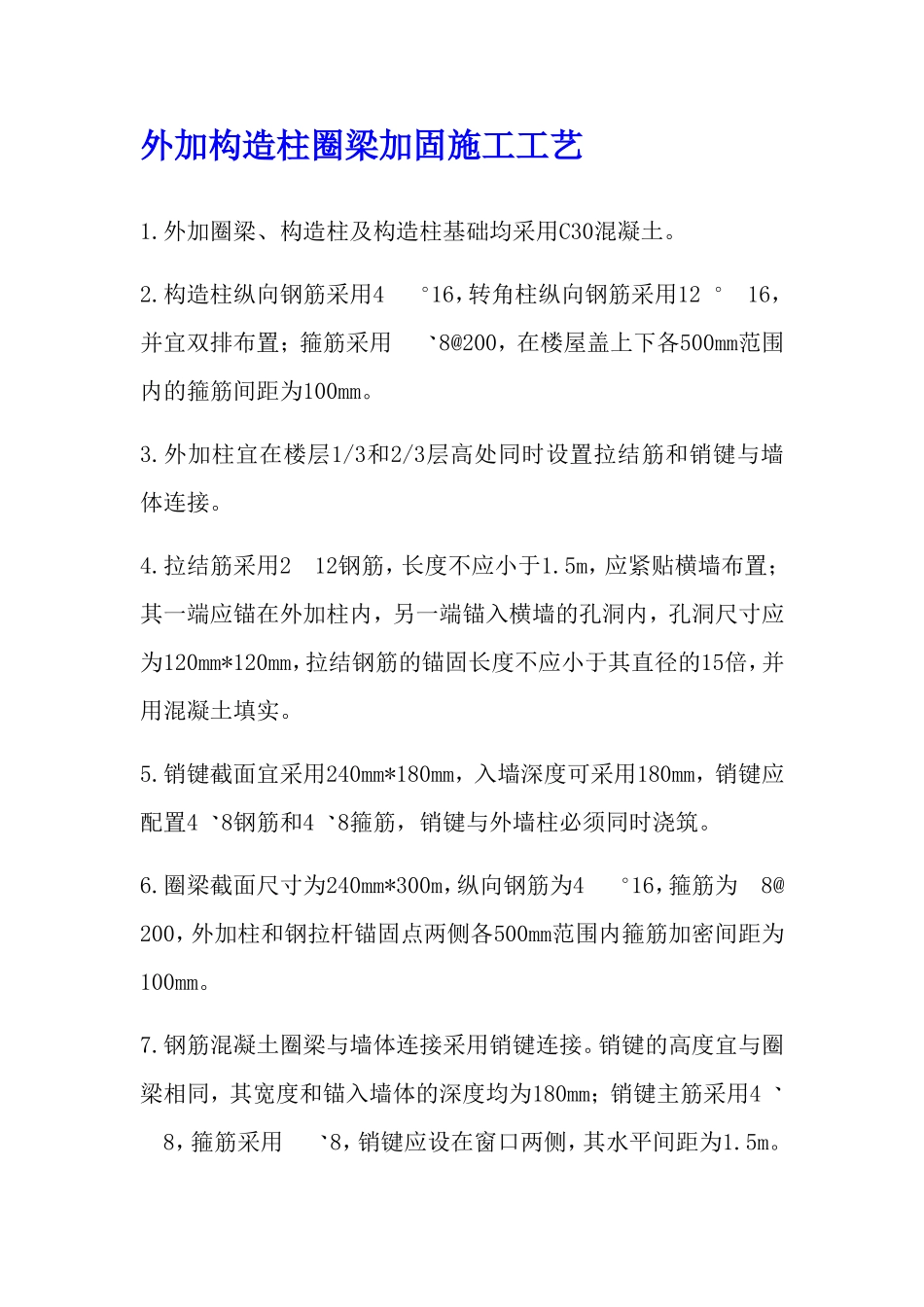

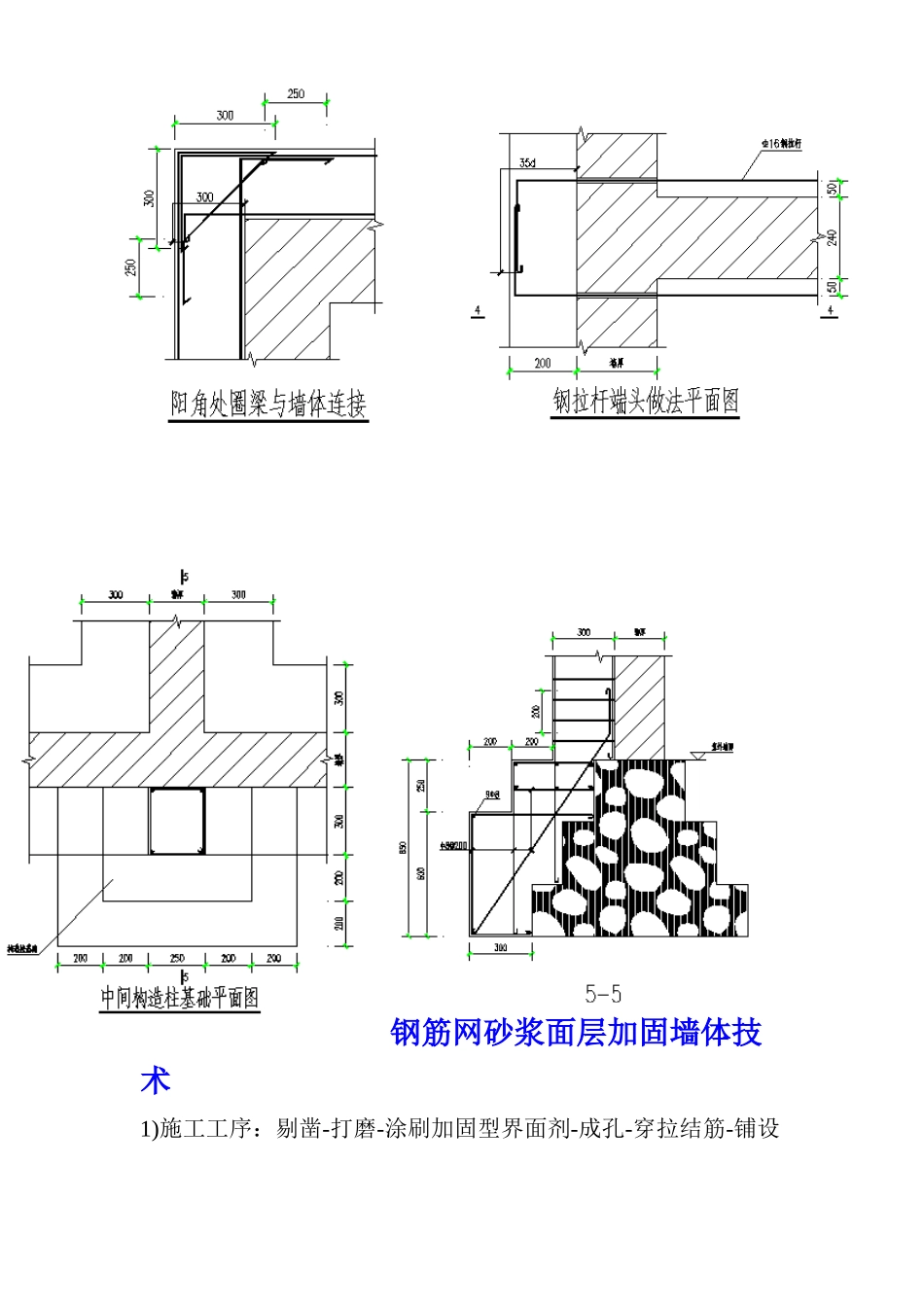

外加构造柱圈梁加固施工工艺1.外加圈梁、构造柱及构造柱基础均采用C30混凝土。2.构造柱纵向钢筋采用416ƒ，转角柱纵向钢筋采用1216ƒ，并宜双排布置；箍筋采用8@200‚，在楼屋盖上下各500mm范围内的箍筋间距为100mm。3.外加柱宜在楼层1/3和2/3层高处同时设置拉结筋和销键与墙体连接。4.拉结筋采用212ƒ钢筋，长度不应小于1.5m，应紧贴横墙布置；其一端应锚在外加柱内，另一端锚入横墙的孔洞内，孔洞尺寸应为120mm*120mm，拉结钢筋的锚固长度不应小于其直径的15倍，并用混凝土填实。5.销键截面宜采用240mm*180mm，入墙深度可采用180mm，销键应配置󠀁48钢筋和48箍筋，销键与外墙柱必须同时浇筑。6.圈梁截面尺寸为240mm*300m，纵向钢筋为416ƒ，箍筋为8@‚200，外加柱和钢拉杆锚固点两侧各500mm范围内箍筋加密间距为100mm。7.钢筋混凝土圈梁与墙体连接采用销键连接。销键的高度宜与圈梁相同，其宽度和锚入墙体的深度均为180mm；销键主筋采用48‚，箍筋采用8‚，销键应设在窗口两侧，其水平间距为1.5m。8.代替内圈梁的钢拉杆在增设圈梁内锚固时可采用弯钩锚入圈梁内，弯钩长度大于等于35倍钢拉杆直径，锚板与墙体的间隙为100mm。钢筋网砂浆面层加固墙体技术1)施工工序：剔凿-打磨-涂刷加固型界面剂-成孔-穿拉结筋-铺设钢筋网-抹水泥砂浆-养护2)首先凿除构件表面的粉刷层至基层，构件表面必须打磨平整，用压缩空气吹净后，表面无杂物和尘土。如墙体表面凹凸度较大需人工进行剔凿至大致平整，如原有墙体表面有裂缝，应进行灌胶或封闭处理。用滚桶刷在基层表面均匀涂抹加固界面剂一道。待其表面指触干燥时即进行下一步工序施工。3)加固特点及适用范围钢筋网砂浆面层加固,是在面层砂浆中置设一道钢筋网，达到提高墙体承载力和变形性能（延性）的一种加固方法。4)设计构造(1)砂浆强度等级为M10，采用水泥砂浆，厚度为35mm。(2)钢筋网宜采用绑扎钢筋网，规格为6@300X300，双向。其质量必须符合相应产品标准。(3)钢筋网与墙体的固定，单面加面层的钢筋网应采用‚6@300的L型植筋，双面加固时采用S形‚6钢筋以钻孔穿墙对拉，间距宜为600mm,并且成梅花状布置，穿墙孔内灌注结构胶。(4)竖向钢筋应连续贯通穿过楼板，为避免钻孔太密，造成楼板过大损伤，在楼板处可采用集中配筋方式穿过，钢筋穿混凝土板处开洞大小为60mm*60mm方洞。钢筋插入孔洞后，采用结构胶填实。钢筋规格为ƒ12@600,上下搭接各500mm，端部焊‚6横筋两道，以便与钢筋网扎结。(注：楼板钻孔时不得打断空心板板肋，间距可根据实际情况适当调整)(5)门窗洞口处，用U型或L型钢筋在距洞边50~100mm范围内穿过或锚固。(6)钢筋网砂浆面层室外部分宜深入地下，埋深为500mm.(7)钢筋网砂浆面层内应配置水平及竖向配筋加强带，采用‚10钢筋。5)施工要点(1)钢筋网在墙面的固定应平整牢固，与墙面净距宜大于5mm，网外表保护层厚度为10mm(2)墙体或楼板钻孔时不得伤及原有钢筋，贯通墙体后楼板的钢筋插入孔洞后，应采用结构胶填实。钢筋混凝土板墙加固墙体1.设计构造(1)板墙混凝土强度等级采用C20，钢筋采用HRB335级热轧钢筋(2)双面板墙加固厚度为每侧60mm，采用单排钢筋网片，8@200ƒ，(3)钢筋网与墙体的固定，双面加固时采用S形‚8钢筋以钻孔穿墙对拉，间距为800mm,并且成梅花状布置，单面加固时采用L形8‚构造锚固钢筋，锚筋在砌体内的锚固深度为150mm，采用植筋方法，锚固钢筋间距为600mm，成梅花状交错排列。(4)板墙与原有墙体的连接，可沿墙高每隔800mm在两端各设1根ƒ12的拉结钢筋，其一端锚入板墙内的长度不宜小于500mm，另一端应锚固在端部的原有墙体上。(5)竖向钢筋应连续贯通穿过楼板，为避免钻孔太密，造成楼板过大损伤，在楼板处可采用集中配筋方式穿过，钢筋规格为ƒ12@600,上下搭接各500mm，端部焊ƒ8横筋两道，以便与钢筋网扎结。(注：楼板钻孔时不得打断空心板板肋，间距可根据实际情况适当调整)(6)门窗洞口处，用U型或L型钢筋在距洞边50~100mm范围内穿过或锚固。(7)钢筋混凝土板墙部分深入地下，与基础连接。2.施工要点(1)钢筋网在墙面的固定应平整牢固，与墙面净距宜大于5mm，网外表保...
